压铸成型方形装配外壳结构设计

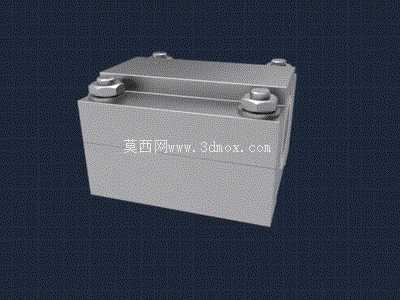

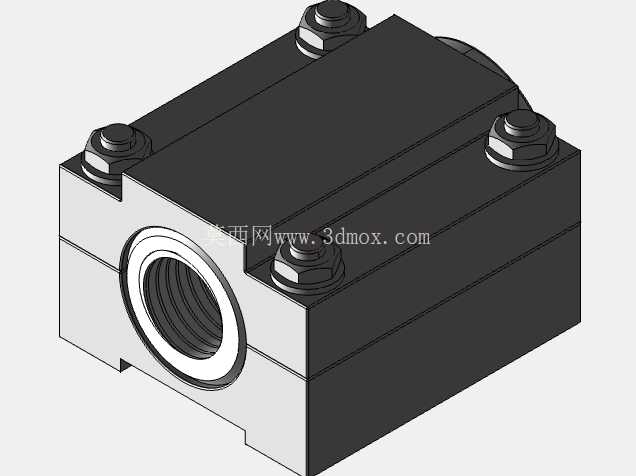

　　这款方形装配外壳属于小型密封承压类壳体结构，在工业场景中常作为小型液压阀组集成块、低压电气控制模块、紧凑型传感器变送单元的外置防护壳体使用，尤其适配压铸工艺批量生产的工况，在工业自动化现场的分布式控制节点、小型流体控制回路、户外检测单元防护场景中应用广泛。从结构设计逻辑来看，整体采用方正盒型布局，最大化利用内部安装空间，壳体侧壁与底座采用一体化压铸成型思路，减少拼接缝隙带来的密封隐患，顶部盖板通过四角的螺栓紧固件实现与底座的压紧连接，螺栓选型匹配压铸铝合金壳体的螺纹强度，避免反复拆装出现滑牙问题。

　　壳体的安装边界设计充分考虑现场安装需求，底部预留平整安装基准面，可直接通过螺栓固定在设备安装面板或者集成阀块表面，无需额外加工转接支架，侧壁厚度均匀控制在压铸工艺允许的最小壁厚以上，既保证壳体整体刚性，又控制整体重量，避免压铸过程中出现缩孔、冷隔等工艺缺陷。从功能特性来看，壳体合盖后可实现IP65级基础防护，能够阻挡工业现场的粉尘、飞溅切削液、轻度雨淋对内部元件的侵蚀，内部腔体预留了元件安装凸台，可直接固定PCB板、小型阀组、传感元件等核心部件，无需额外增加安装衬板，四角的螺栓连接位设计了沉台结构，螺栓紧固后头部不超出壳体上表面，避免安装过程中与周边部件发生干涉。

　　设计过程中重点考虑了压铸工艺的脱模需求，所有侧壁均设计了符合工艺要求的脱模斜度，内部加强筋的布局既提升壳体抗形变能力，又不会在压铸成型后出现局部壁厚过大导致的缩痕，合盖面位置预留了密封槽安装位，可根据使用场景选配橡胶密封圈或者密封胶实现密封，兼顾不同防护等级的使用需求。外形尺寸方面，整体采用紧凑型方正设计，长宽尺寸控制在小型集成部件的常规安装范围内，高度方向预留足够的内部元件安装空间，同时不会因为过高导致安装后重心偏移，四角的连接螺栓间距经过优化，保证盖板压紧力均匀分布在整个合盖面上，避免局部压紧力不足导致密封失效。

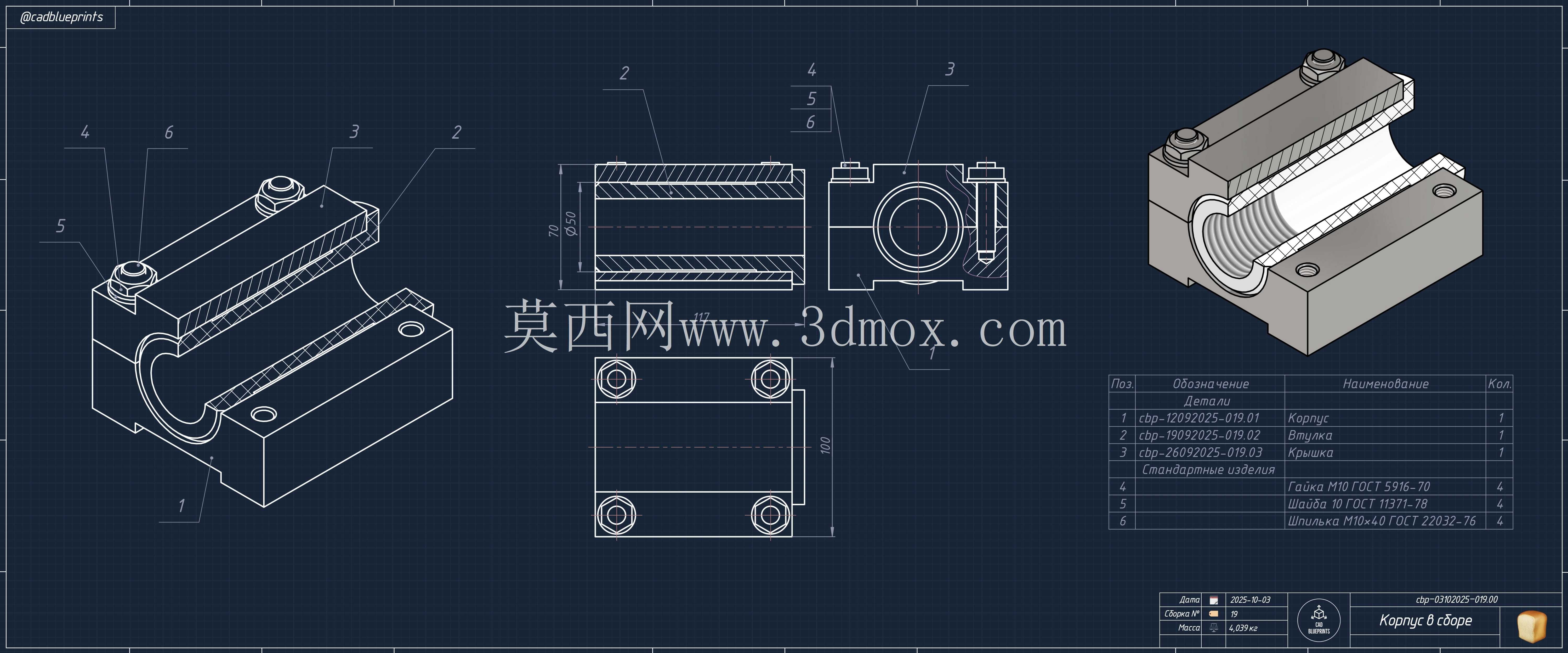

　　在实际工程应用中，这类壳体常被用于CAD结构设计练习，帮助设计人员掌握压铸类零件的工艺约束、紧固件连接的布局逻辑、密封腔体的设计要点，建模过程中需要重点关注壁厚均匀性、脱模斜度取值、安装基准面的平面度要求、螺栓连接位的强度校核等细节，这些设计要点也是小型压铸壳体类零件通用的设计准则，掌握后可快速迁移到其他同类型防护壳体、阀块壳体、电气外壳的设计工作中。壳体的边角位置均设计了小圆角过渡，既避免压铸过程中出现应力集中导致的开裂问题，也能去除锐边防止安装维护过程中划伤操作人员，外表面无需额外做复杂表面处理，压铸成型后做简单去毛刺、喷塑处理即可满足多数工业场景的使用需求，有效控制批量生产的加工成本。
