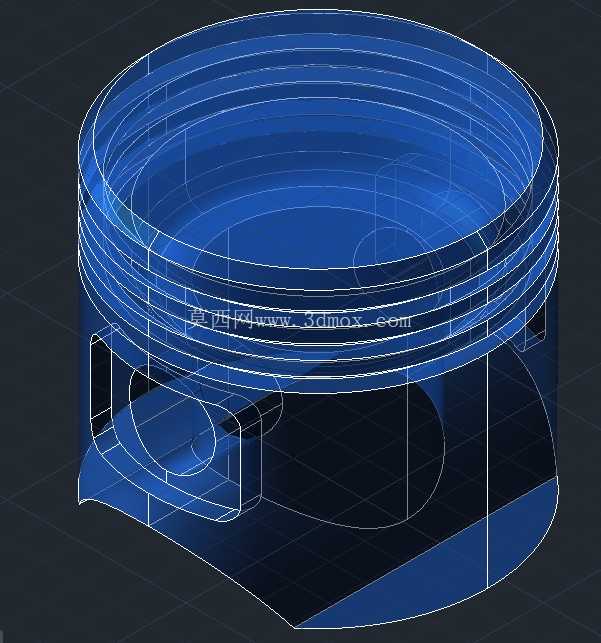

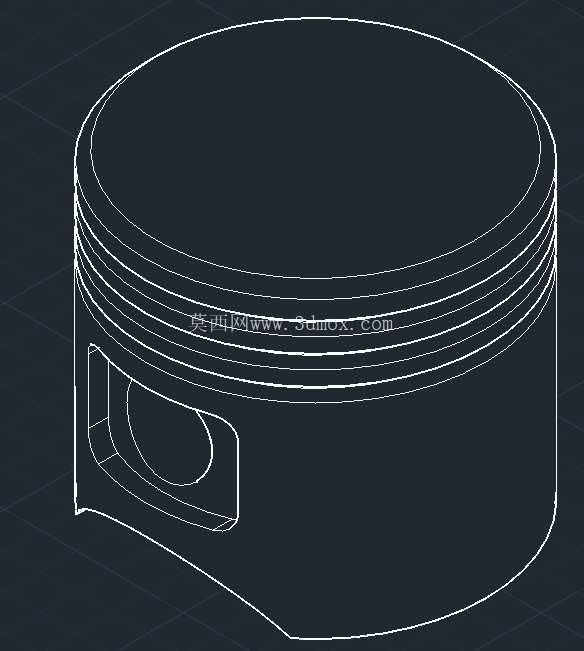

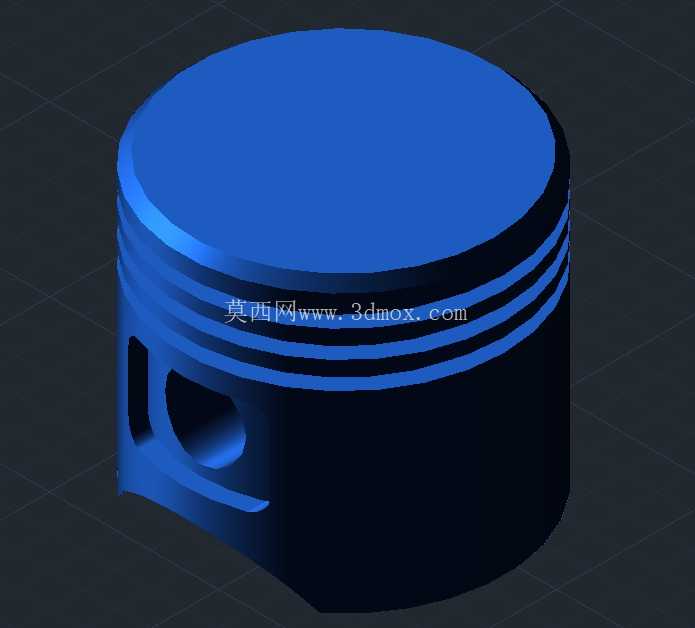

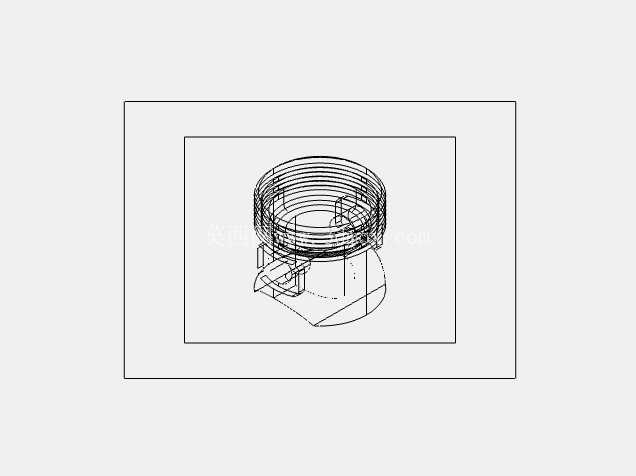

内燃机活塞结构三维设计模型

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需同时兼顾热负荷承载、往复运动惯性控制、燃烧室密封、侧向力传导等多重工程需求，建模过程中需严格匹配动力总成的安装边界与运动干涉要求。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组等设备，在气缸内完成进气、压缩、做功、排气四个冲程的循环动作，顶部直接承接燃烧室内燃油爆燃产生的高压燃气推力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转完成动力输出。

设计阶段首先要明确活塞的外形尺寸边界：活塞头部直径需与对应气缸内径保持严格的配合公差，裙部的椭圆度设计需充分考虑热态下的膨胀量，避免冷态敲缸、热态拉缸的故障出现。头部的多道环槽结构是密封功能的核心载体，最靠近顶部的环槽安装气环，负责阻断燃烧室高压燃气向曲轴箱窜动，下方环槽安装油环，负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，建模时环槽的宽度、深度、侧隙都要和配套活塞环的尺寸完全匹配，同时要预留环的热膨胀间隙，防止高温下环卡滞在槽内失去密封作用。

活塞销座的结构设计是受力传导的关键，销座孔的位置需要严格对齐活塞的重心轴线，减少往复运动过程中的偏磨，销座与活塞内腔的过渡位置采用大圆角过渡，避免应力集中导致的疲劳断裂，因为做功冲程中燃气的爆发压力会全部通过销座传递到活塞销，这个区域是活塞机械负荷最高的位置，建模时不能出现尖锐棱角，否则在高频交变载荷下很容易萌生疲劳裂纹。活塞裙部的型线设计并非正圆柱，而是沿活塞销轴线方向尺寸略短、垂直销轴线方向尺寸略长的椭圆结构，这是因为活塞工作时销座方向的金属量更多，热膨胀量更大，同时活塞受到侧向力的作用会产生弹性变形，椭圆型线可以保证热态下裙部与气缸壁的接触均匀，避免局部接触应力过大造成的拉缸故障。

顶部的燃烧室凹坑结构需要匹配对应发动机的燃烧室设计，凹坑的形状、深度、容积直接影响压缩比与油气混合效果，建模时要严格保证凹坑的容积精度，压缩比的偏差会直接导致发动机动力不足、爆震、排放超标等问题。活塞内腔的减重设计也需要兼顾刚度要求，在保证头部、销座位置结构强度的前提下，去除非受力区域的多余材料，降低活塞整体重量，从而减少往复运动的惯性力，降低曲轴连杆机构的负荷，提升发动机的最高转速上限。

从安装边界来看，活塞装配时需要和气缸、活塞环、活塞销、连杆小头完成配合，活塞销与销座孔的配合采用全浮式设计，工作时活塞销可以在销座孔和连杆小头衬套内自由转动，保证磨损均匀，建模时销座孔的内径尺寸、表面粗糙度要求都要和活塞销的尺寸匹配，同时要预留卡环的安装槽位，防止活塞销轴向窜动刮伤气缸壁。另外活塞的冷却需求也在结构设计中有所体现，部分小排量机型依靠飞溅的机油冲击活塞内腔带走热量，建模时内腔的导流结构可以让机油更均匀地覆盖高温区域，降低活塞顶部的热负荷，避免顶部材料在高温下出现强度下降、烧蚀等问题。

实际建模过程中，需要反复核对各部分的配合公差，比如活塞环槽的平面度、销座孔的同轴度、裙部型线的轮廓度，这些形位公差直接影响活塞的实际工作性能，不能只做外观造型而忽略工程层面的配合要求。比如环槽平面度超差会导致活塞环密封不严，出现漏气、窜油的问题；销座孔同轴度超差会导致活塞销卡滞，出现偏磨甚至活塞断裂的故障。整个模型的结构完全按照实际量产活塞的工程要求构建，可用于结构教学、动力总成装配模拟、运动干涉检查、有限元受力分析等场景，能帮助设计人员快速完成动力系统的匹配验证，减少实物样机的试制次数，缩短产品开发周期。
