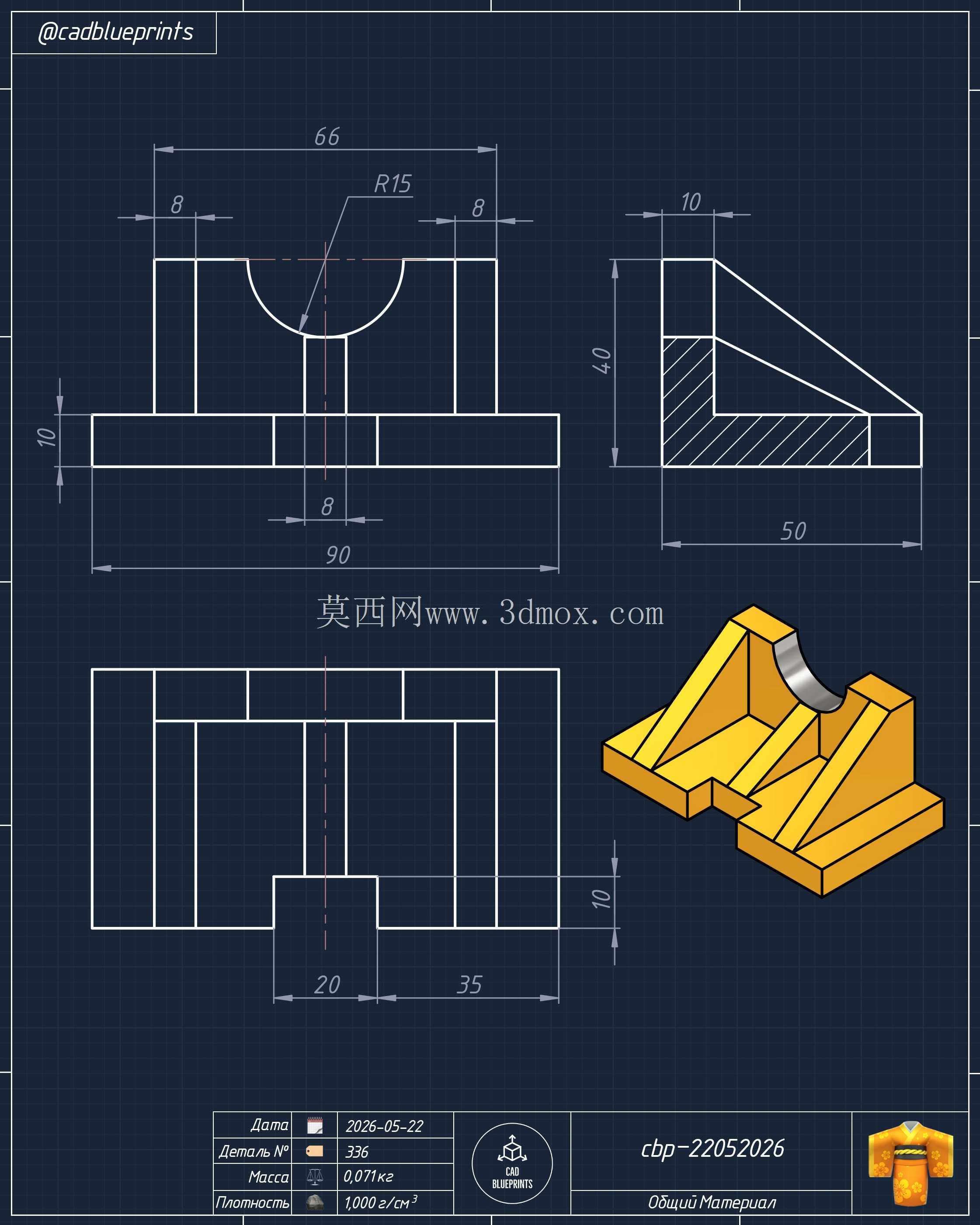

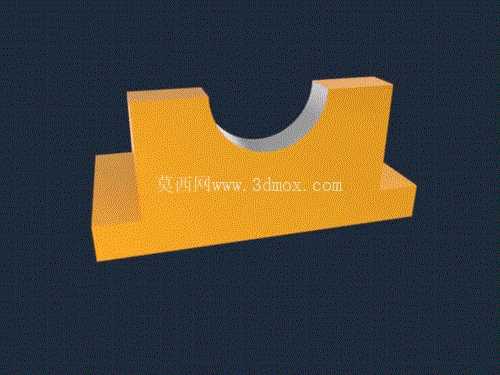

带半圆凹槽的卧式支撑座练习零件

　　这个带半圆凹槽的卧式支撑类零件，在中小型传动设备、工装夹具台架、轻型输送线的侧边定位场景里十分常见，日常做三维建模练习时选这类零件，能很好地锻炼基准对齐、特征叠加、安装面匹配的基础建模逻辑，很多刚接触结构设计的从业者都会从这类规则几何特征组合的零件入手，夯实建模的基准选择习惯。从实际使用场景来看，这类支撑座的核心作用是承托圆柱类构件，比如光轴、小型辊筒、导杆的端部支撑，上方的半圆凹槽就是和圆柱面配合的承载面，凹槽的圆弧半径需要和被支撑件的半径保持合理的配合公差，既要保证被支撑件能顺畅转动或者轴向滑动，又不能间隙过大导致运行时出现晃动、偏摆，影响整套机构的运行精度。

　　零件底部的延伸凸缘是安装固定的核心结构，两个凸缘上会预留安装孔位，用来穿装螺栓将整个支撑座固定在设备基座、型材架或者工作台面上，安装时需要保证两个安装孔的中心距和基座上的预留孔位完全对齐，同时支撑座的底面要和安装基面完全贴合，不能出现翘边、虚接的情况，不然锁紧螺栓后会导致零件产生内应力，上方的半圆凹槽出现形变，直接影响和被支撑圆柱件的配合精度。设计这类零件的时候，首先要确定核心的基准面，一般会把底部的安装面作为第一设计基准，所有的尺寸都从这个基准面出发往上推导，先确定支撑座的总高度，也就是安装基面到半圆凹槽最低点的垂直距离，这个尺寸直接决定了被支撑构件的中心高，是整套机构装配时的核心尺寸链环节，一旦这个尺寸出现偏差，后续和其他传动部件对接时就会出现不同心、卡滞的问题。然后是半圆凹槽的轴向宽度，这个尺寸要匹配被支撑件的接触长度，宽度太小会导致接触应力集中，长时间承载容易出现压痕、磨损，宽度太大则会增加不必要的零件重量，也会占用更多的安装空间。两侧的立板结构是连接底部安装座和顶部凹槽承载面的受力结构，立板的厚度需要根据实际承载的重量来核算，要是承载的构件重量较大，还需要在立板和底座的衔接位置做圆角过渡，减少应力集中，避免设备运行时受振动影响出现焊缝开裂或者本体断裂的情况。

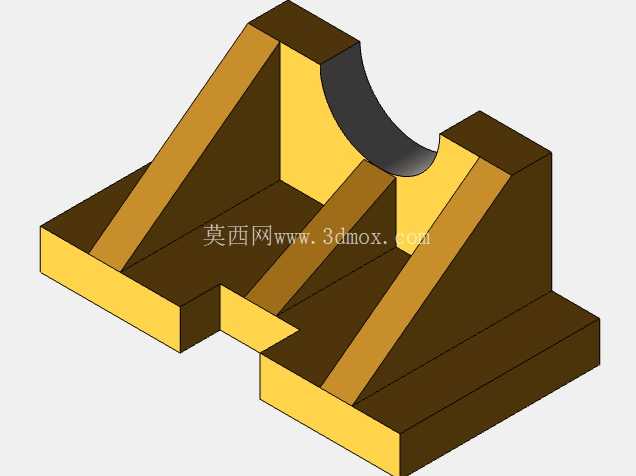

　　从建模逻辑上来说，做这个零件不需要复杂的曲面特征，第一步先绘制底部安装底座的矩形草图，拉伸得到底座的基础实体，然后在底座的上表面绘制立板的截面轮廓，拉伸得到两侧的立板结构，之后在立板的顶部位置绘制半圆的截面轮廓，通过拉伸切除或者直接拉伸凸台的方式做出半圆凹槽的结构，最后再处理各个边的倒角、圆角，以及安装孔的打孔特征。建模过程中要特别注意各个特征的对称关系，整个零件是沿半圆凹槽的中心平面对称的，建模时可以提前建好对称基准面，后续做特征的时候用镜像命令来生成对称结构，既能提升建模效率，也能保证两侧的尺寸完全一致，避免手动绘制出现尺寸偏差。

　　实际生产中这类零件如果是用于轻载场景，一般会选用工程塑料或者铝合金材质，重量轻、加工成本低，要是用于重载的工业设备场景，则会选用45号钢或者铸铁材质，加工完成后还会对半圆凹槽的接触面做淬火处理，提升表面的耐磨性能，延长零件的使用寿命。安装这类支撑座的时候，要先清理安装基面的毛刺、焊渣，保证基面平整，然后先穿入一侧的螺栓不锁紧，调整支撑座的位置让半圆凹槽的中心和被支撑件的中心对齐之后，再对角锁紧两侧的安装螺栓，锁紧过程中要不断测量被支撑件的水平度或者同轴度，避免锁紧过程中零件出现偏移。日常设备维护时，要定期检查半圆凹槽面的磨损情况，以及安装螺栓是否有松动，要是发现凹槽面出现明显的磨损凹痕，要及时更换支撑座，不然会导致被支撑的辊筒或者光轴出现跳动，影响整套设备的运行稳定性。这类零件虽然结构简单，但是在很多自动化设备、输送线、工装夹具里都是不可或缺的基础零部件，建模的时候把这类基础零件的特征逻辑摸透，后续做更复杂的装配体设计时，就能更好地把控各个零件之间的配合关系，减少装配时出现的干涉、公差不匹配的问题。
