带侧拨杆阶梯轴式装配壳体结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198842
  • 带侧拨杆阶梯轴式装配壳体结构
  • 带侧拨杆阶梯轴式装配壳体结构
  • 带侧拨杆阶梯轴式装配壳体结构

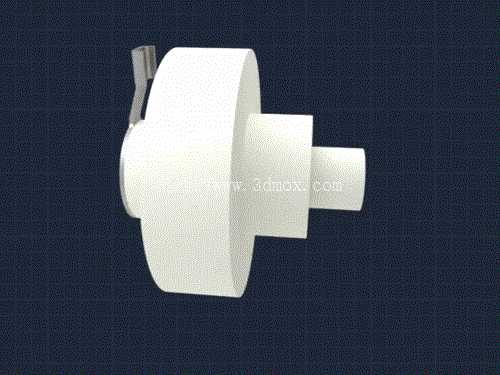

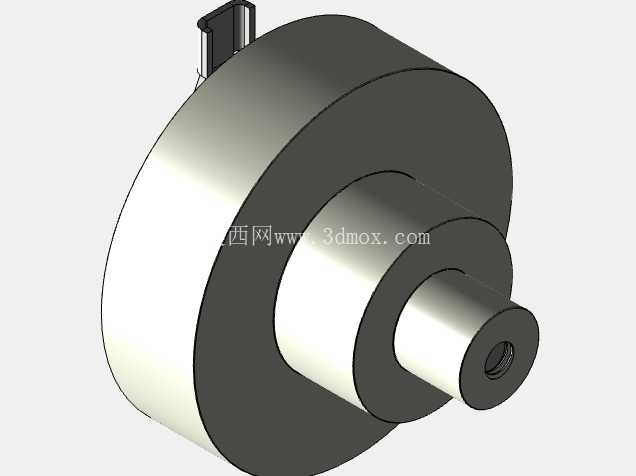

  这款带侧置拨杆的阶梯轴式装配壳体,常见于小型流体控制回路、低压气动换向单元以及小型设备的手动调节机构中,作为核心承载与动作传递的基体部件,承担着内部阀芯、轴系零件的定位支撑,同时通过侧置拨杆实现外部操作力向内部动作组件的传递,在小型台式实验设备、民用供水支路调节单元、小型气动工装的控制端都能见到同类结构的应用。从结构设计逻辑来看,主体采用大直径法兰端加阶梯轴段的布局,大直径法兰端面作为安装贴合面,加工时需要保证端面平面度控制在0.02mm以内,避免安装后出现密封失效或者定位偏斜的问题,法兰端边缘预留的环形槽位,是用来安装O型密封圈或者密封垫片的,安装时可以根据介质特性选择丁腈橡胶或者氟橡胶材质的密封件,满足不同工况下的密封需求。

  侧置的拨杆采用悬臂式设计,拨杆与壳体内部的联动槽采用间隙配合,配合间隙控制在0.1-0.15mm之间,既保证拨杆转动时无卡滞,又不会因为间隙过大导致动作空程超过设计允许范围,拨杆的操作角度设计为0-90度,对应内部通路的全开与全关状态,操作力矩控制在1.5N·m以内,无需额外辅助工具即可手动完成操作。阶梯轴段采用三级台阶设计,从法兰端向外直径依次递减,每一级台阶的轴肩都作为内部零件的轴向定位面,最外侧的小直径轴段用来安装端部限位卡簧或者端盖,轴段表面粗糙度要求达到Ra1.6,保证内部滑动零件动作顺畅,不会因为表面粗糙出现磨损加剧的问题。

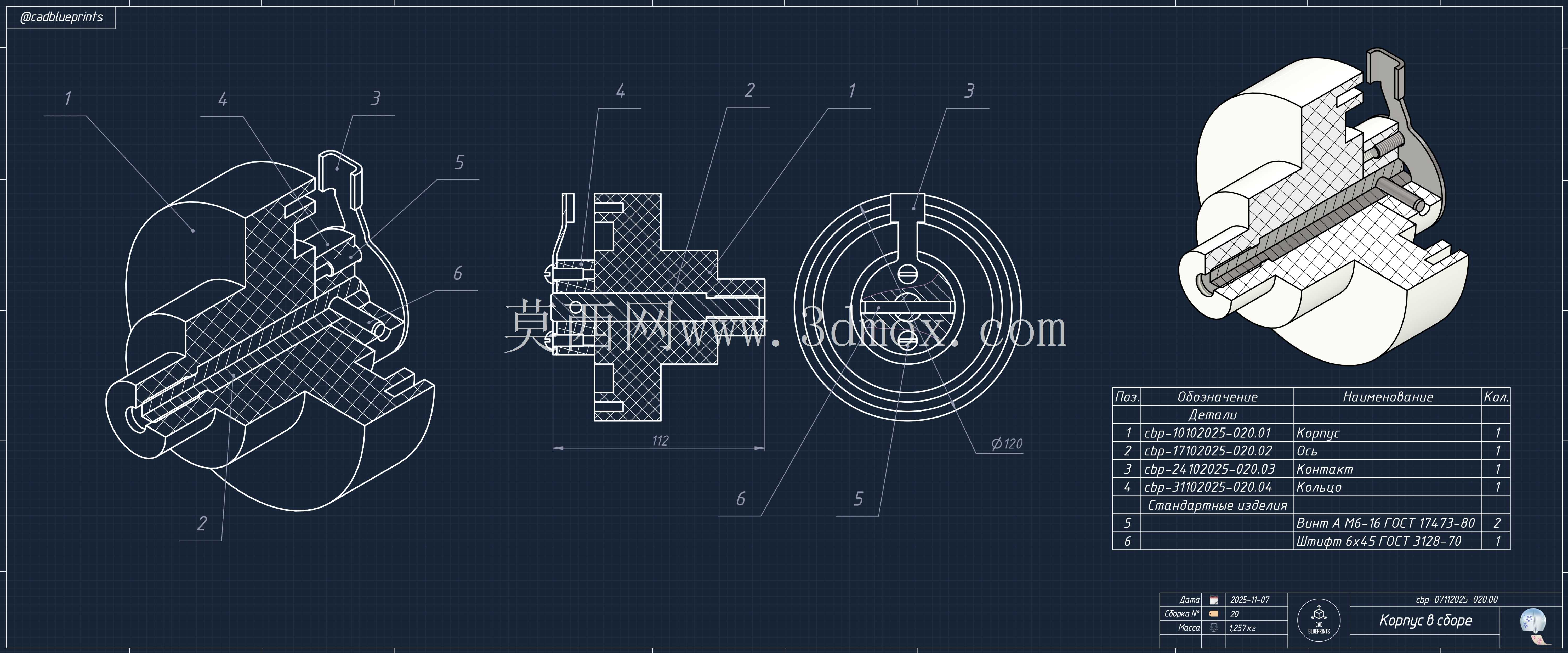

  从安装边界来看,大直径法兰端的外径为62mm,法兰端厚度为18mm,整体轴向总长度为78mm,侧置拨杆向外伸出的最大长度为12mm,安装时需要在安装基体上开设直径52mm的通孔,通过法兰端圆周均布的3个M4安装孔完成固定,安装孔的中心距为55mm,安装后整体突出安装基体表面的高度为60mm,不会占用过多的设备外部空间。设计时特意将拨杆的转动平面与法兰安装端面平行,避免操作拨杆时与安装基体表面产生干涉,拨杆的端部做了圆弧过渡处理,操作时不会出现尖锐棱角划伤操作人员的问题。壳体内部的流道或者轴孔采用同轴度设计,同轴度公差控制在φ0.03mm以内,保证内部装配的轴类零件或者阀芯不会出现偏磨,延长整体部件的使用寿命。

  在压铸成型工艺性上,整体结构避免了过大的壁厚差,主体壁厚均匀控制在3mm,局部加强位置壁厚不超过4.5mm,减少压铸成型时出现缩孔、气孔的概率,侧置拨杆位置采用侧抽芯结构成型,无需后续二次加工即可满足尺寸要求,法兰端的安装孔、轴段的配合面预留0.2mm的加工余量,后续通过数控车削完成精加工,保证配合尺寸的精度。这类壳体在实际应用中,需要根据输送介质的不同选择对应的压铸材质,常规气动工况下采用ADC12铝合金即可满足强度与耐蚀要求,如果应用在水路工况,可以选择做阳极氧化表面处理,提升壳体的耐水腐蚀能力,如果应用在有轻度腐蚀的化工介质工况,则需要更换为304不锈钢材质通过精密铸造完成毛坯生产,再进行后续机加工。在装配环节,需要先将内部的阀芯、复位弹簧、密封件依次装入壳体内部的轴孔中,再将侧置拨杆插入壳体对应的槽位与阀芯联动,最后安装端部的限位端盖,装配完成后需要进行动作测试,保证拨杆转动全程无卡滞,通路切换到位,同时在0.8MPa的压力下做密封测试,保压5分钟无泄漏方可投入使用。
