L型带双铰接耳座支撑固定零件

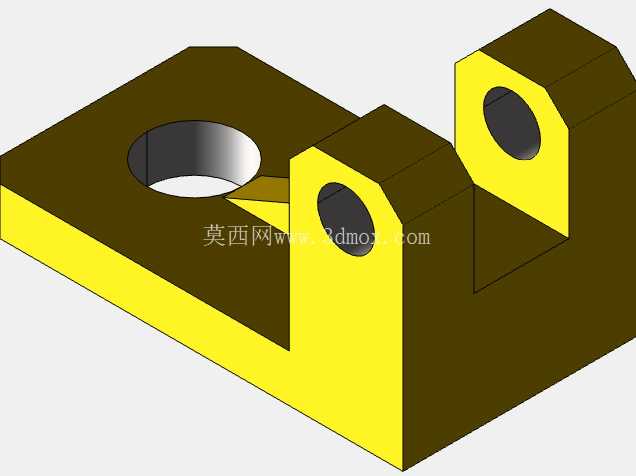

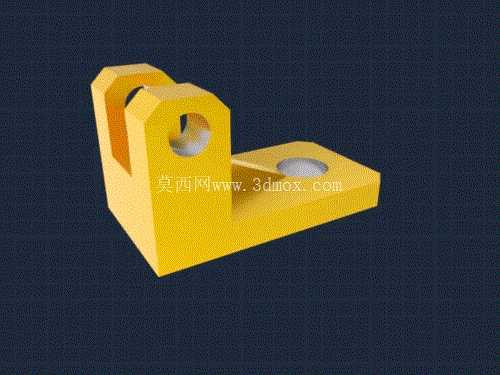

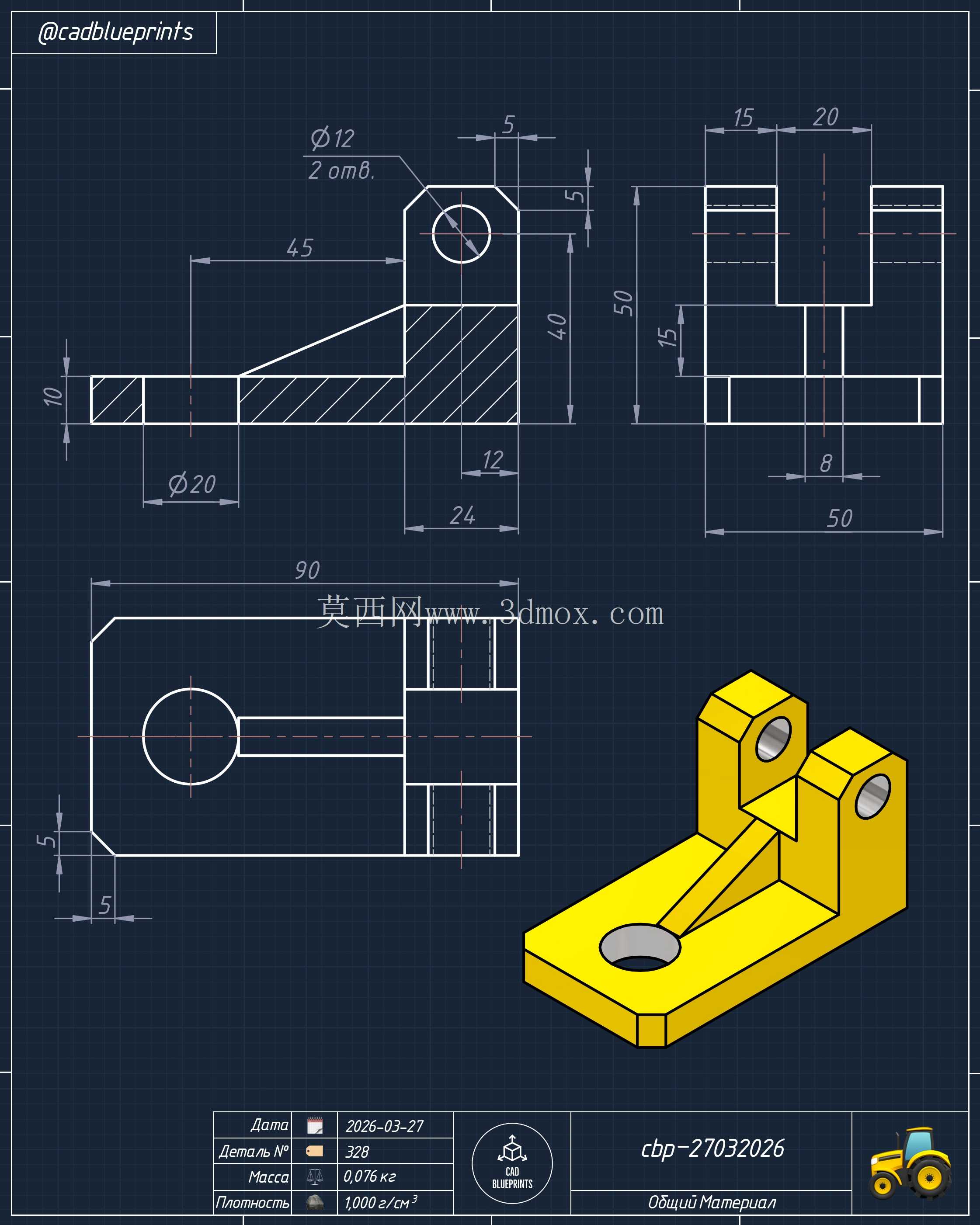

该零件属于小型支撑铰接类通用机械零部件，整体采用L型布局结构，底部为平直的矩形安装基板，基板上开设圆形沉头安装孔，可通过螺栓穿过该孔将整个零件固定在设备安装基准面或机架台面上，安装时需注意基板底面与安装面的平面度贴合要求，避免因安装面存在凸起或间隙导致零件固定后出现受力倾斜，影响上部铰接结构的转动同轴度。零件上部从基板一端垂直向上延伸出两块平行的铰接耳板，两块耳板间距均匀，每块耳板上均同轴开设圆形铰接通孔，孔口做了倒角处理，既可以去除加工毛刺避免装配时划伤销轴表面，也能在穿装铰接销轴时起到导向作用，方便销轴快速对准孔位完成装配，两块耳板的通孔同轴度公差需控制在合理范围内，否则会出现销轴卡滞、转动阻力过大的问题，甚至在长期交变载荷作用下造成耳板孔位偏磨，缩短零件使用寿命。

从实际应用场景来看，这类零件常出现在小型自动化设备的连杆传动机构、轻工机械的翻盖铰接部位、小型工装夹具的活动压臂支撑位置，也可作为教学练习用的典型建模案例，帮助初学者掌握拉伸、切除、倒角等基础三维建模特征的使用逻辑，理解机械零件中安装基准与功能结构的布局关系。在设备运行过程中，该零件主要承担两方面作用，一是通过底部基板为上部铰接结构提供稳定的固定支撑，将上部铰接部件传递的载荷均匀分散到安装基准面上，避免局部应力集中；二是通过上部的双铰接耳板为配套的活动连杆、摆臂提供转动支点，约束活动部件的转动自由度，保证活动部件仅能绕铰接销轴的轴线做定轴转动，防止运动过程中出现侧向窜动。

设计这类零件时，首先要确定底部安装基板的外形尺寸，需根据安装位置的可用空间、所需承受的载荷大小来确定基板的长度、宽度与厚度，基板厚度不能过薄，否则在承受上部铰接部位传递的倾覆力矩时容易出现变形，导致耳板倾斜；基板上的安装孔位置要避开设备机架上的加强筋、走线槽等已有结构，孔的直径要匹配常用的固定螺栓规格，沉头深度要保证螺栓安装后头部不高出基板表面，避免影响其他部件的安装。上部铰接耳板的高度要根据配套活动部件的转动行程来确定，要保证活动部件在最大转动角度下不会与底部基板或安装面发生干涉，两块耳板的间距要略大于配套活动部件的连接端厚度，预留0.1-0.2mm的装配间隙，既不会因间隙过大导致活动部件晃动，也不会因间隙过小出现装配卡滞。耳板上的铰接孔直径要根据销轴的受力大小来选择，孔壁与耳板外侧的壁厚要满足强度要求，避免在承受径向载荷时出现耳板开裂的问题。

从安装边界来看，零件安装后，底部基板下方需要预留足够的螺栓安装操作空间，方便使用工具拧紧固定螺栓；上部铰接耳板的两侧要预留销轴穿装与拆卸的空间，不能被其他结构挡住销轴的拆装路径；零件正前方与铰接活动部件的转动范围内不能布置其他刚性部件，要预留足够的运动避让空间，防止活动部件转动时发生碰撞。零件的材质可根据使用场景选择，普通工况下采用常用的工程塑料或普通碳素钢即可满足强度要求，若用于有腐蚀环境的场景，可选用不锈钢材质或做表面防腐处理，若用于有轻量化要求的设备上，也可选用铝合金材质加工，在保证强度的前提下降低零件自重。这类零件结构虽然简单，但却是机械结构中非常典型的支撑铰接单元，其设计逻辑涵盖了安装基准选择、载荷路径规划、运动干涉校验、装配工艺性考虑等多个机械设计的基础要点，不管是用于实际设备装配还是作为建模练习案例，都能很好地体现机械结构设计的核心思路。
