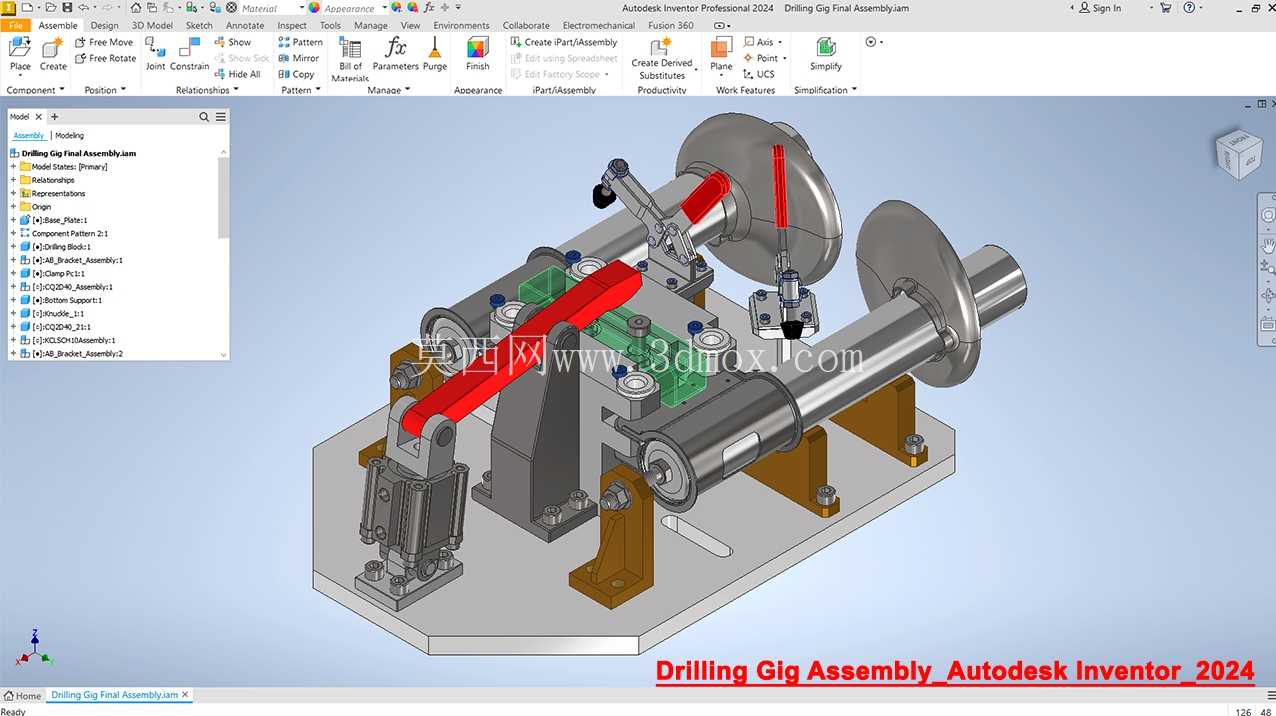

AutodeskInventor钻机钻孔工装装配结构

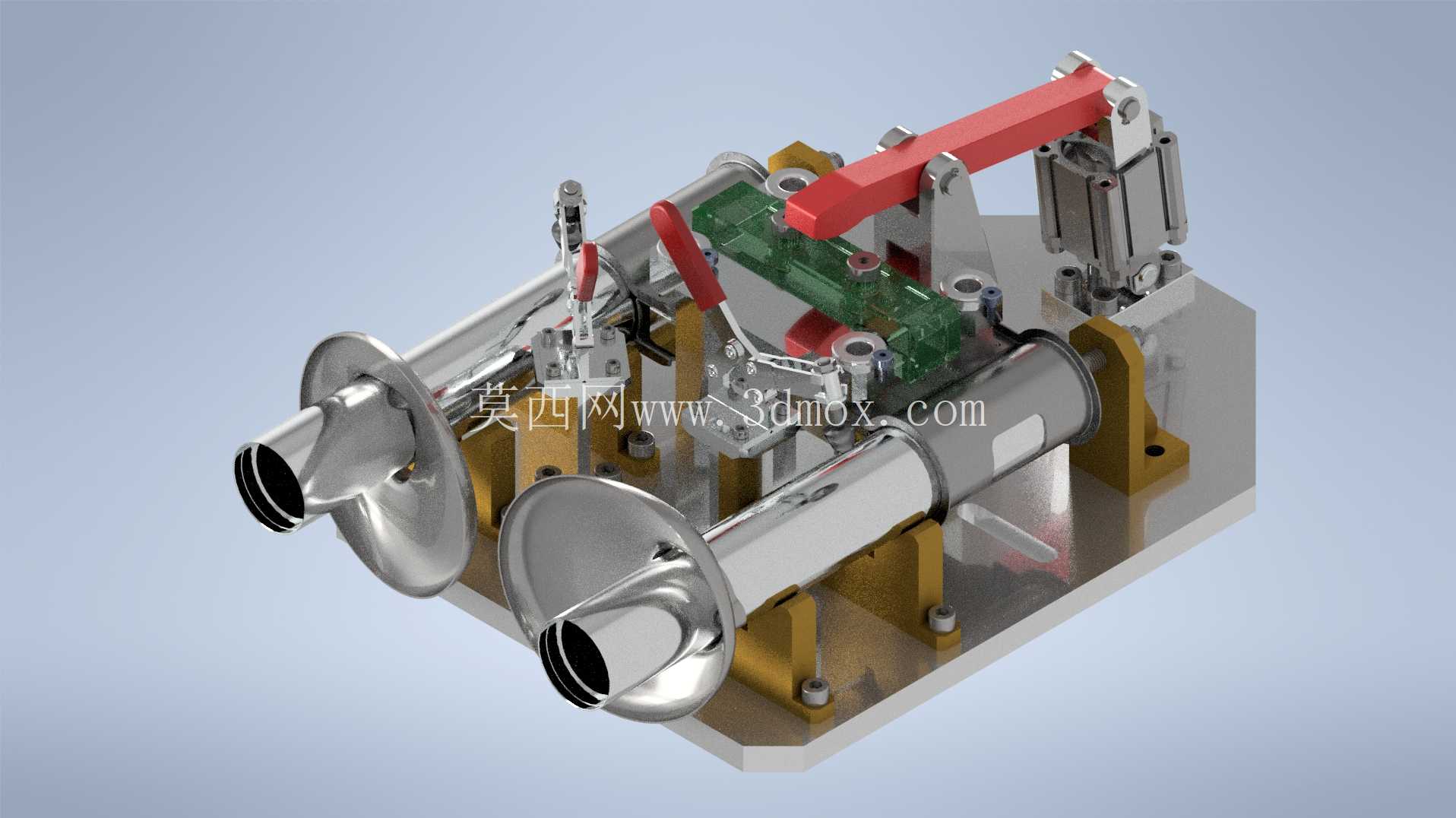

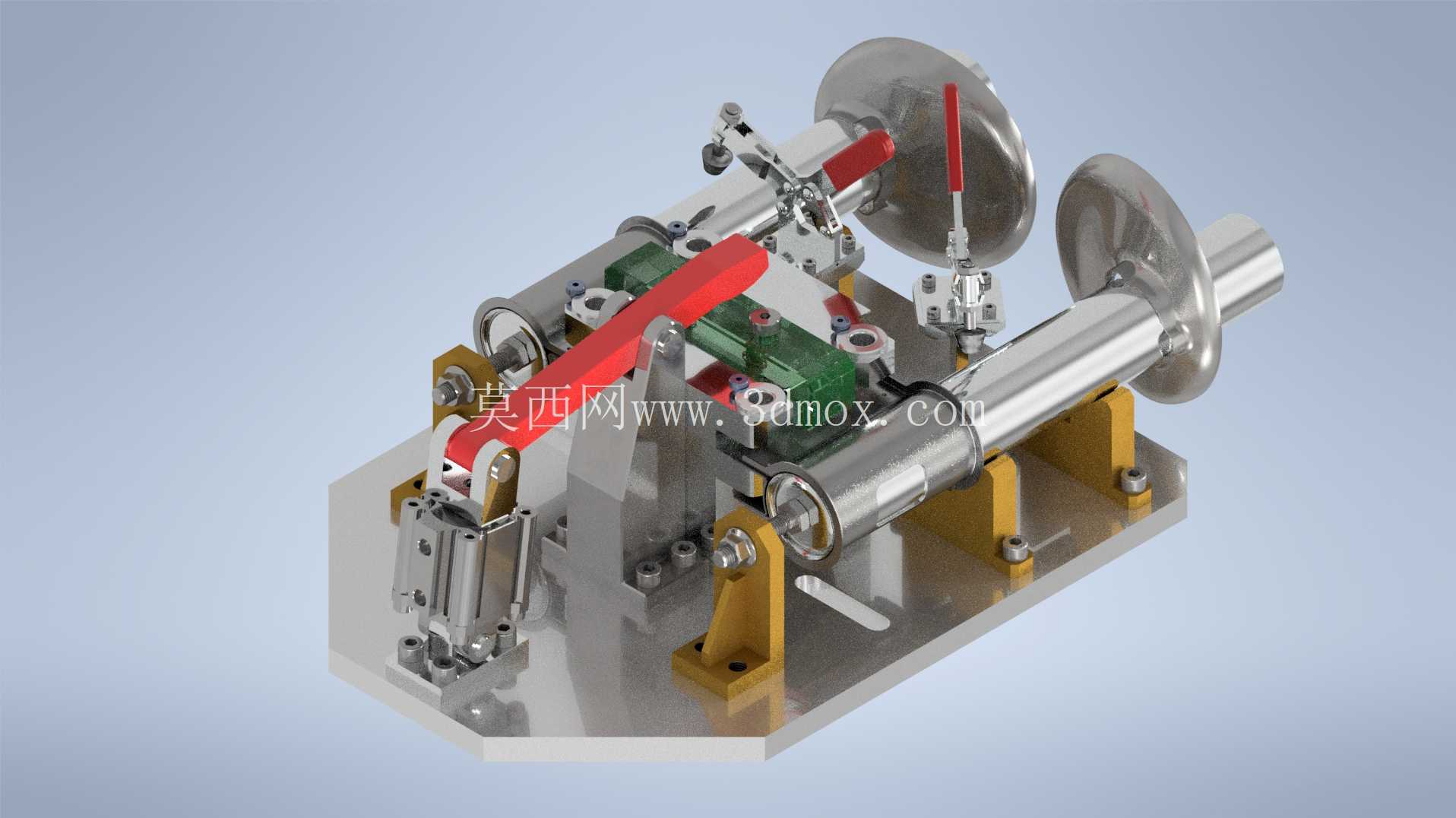

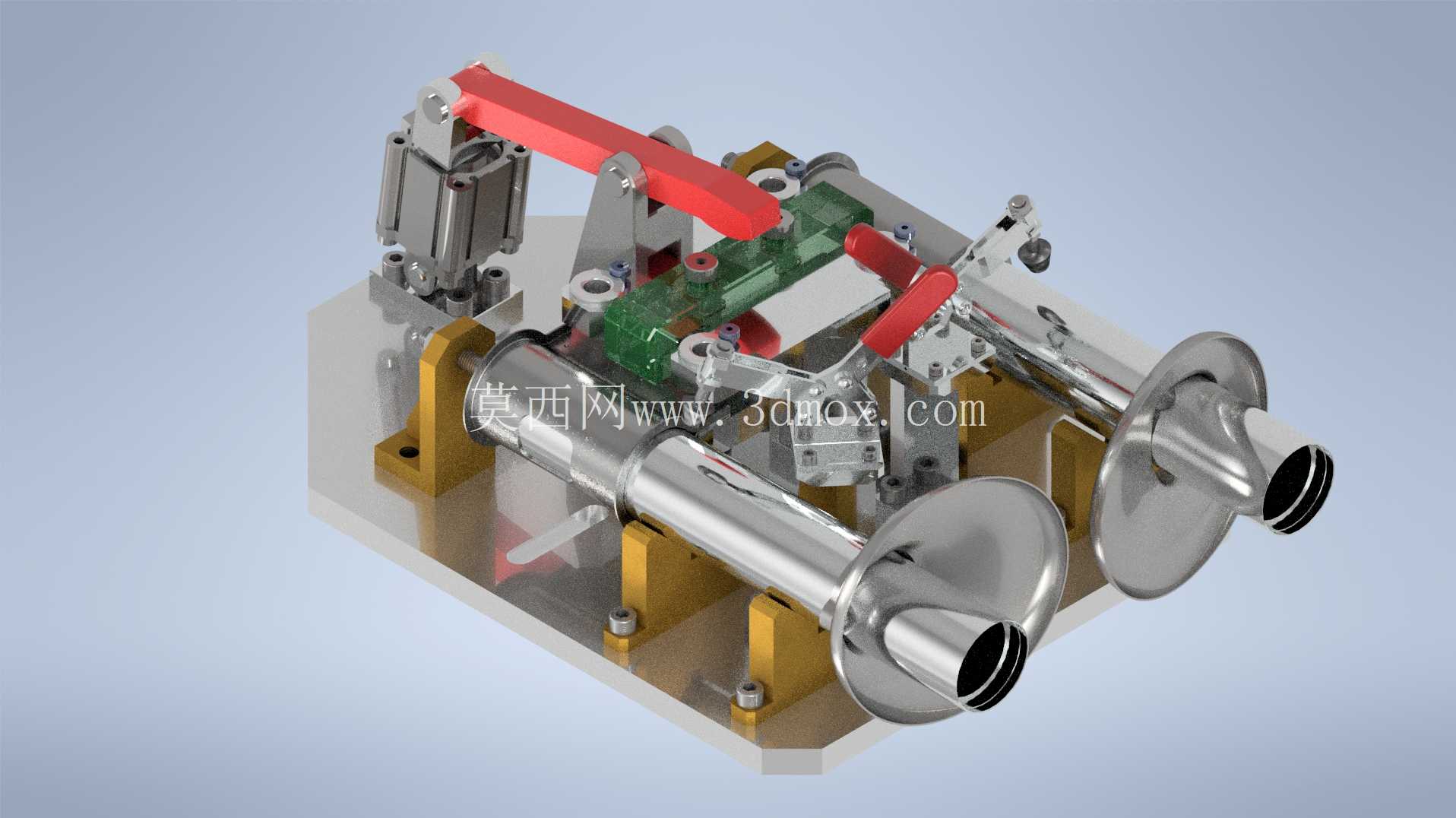

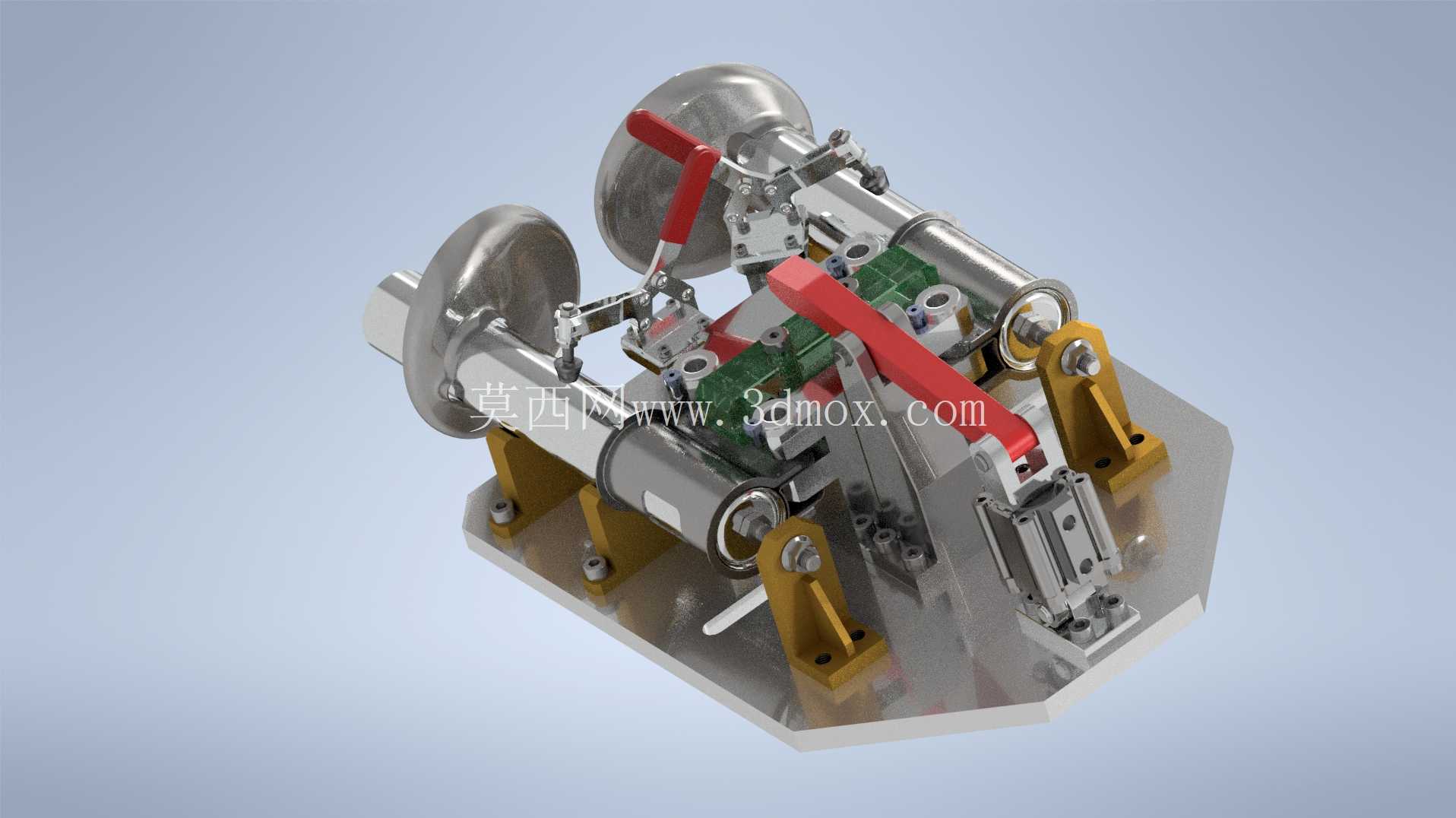

这套钻削工装的整体装配逻辑，完全围绕中小规格轴类、盘类零件的径向钻孔工序搭建，日常在五金加工车间、小型机加工位的批量钻削作业中使用频率极高，主要用来替代人工手持工件钻孔的操作模式，从根源上规避手持工件定位偏差、钻削抖动带来的孔位超差、孔壁粗糙度不达标问题，同时降低操作人员近距离接触高速钻头的安全风险。整套工装以一块带安装沉孔的矩形铸造底板作为承载基座，底板上的沉孔按照标准T型槽工作台的槽距排布，可直接通过T型螺栓固定在普通台钻、立式钻床的工作台上，不需要额外加工过渡连接板，安装时只需对齐工作台T型槽位置，穿入螺栓预紧后打表校验工装基准面的平面度，确认跳动量控制在0.02mm以内即可锁紧固定，整体安装边界控制在长420mm、宽280mm、高310mm范围内，不会占用钻床工作台过多操作空间，周边预留的120mm以上操作间隙足够操作人员完成工件上下料、铁屑清理、钻削参数微调等常规动作。

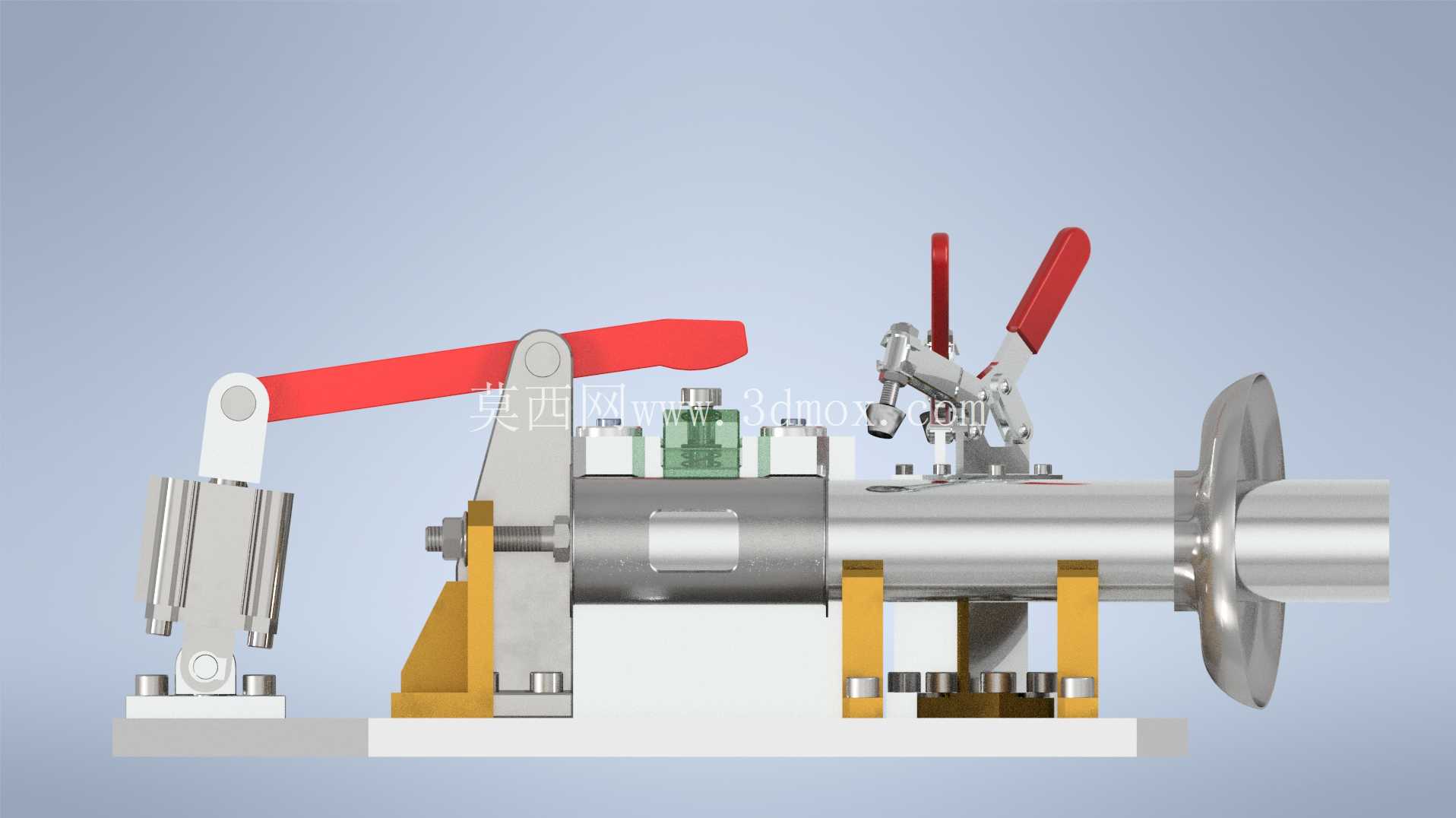

从功能模块拆分来看，整套工装分为工件定位夹紧单元、钻削进给导向单元、行程限位单元三个核心部分。工件定位端采用双V型块配合尾座顶紧的结构，两个V型块的支撑面经过淬火处理，硬度达到HRC48-52，长期夹持工件不会出现压痕变形，针对直径15mm-60mm范围内的轴类零件可直接放置定位，不需要更换V型块；尾座端的顶紧轴带防滑胶垫，转动手轮即可推动顶紧轴轴向移动，将工件牢牢抵在定位端的止推面上，轴向定位精度可控制在0.05mm以内，针对盘类零件的钻孔需求，还可将V型块替换为三爪卡盘连接座，拓展工装的适用工件范围。钻削进给导向单元的核心是带直线轴承的双导柱滑动机构，电钻安装座固定在滑动板上，滑动板沿两根平行镀铬导柱做直线进给运动，导柱的平行度经过配磨校验，进给过程中不会出现卡顿、偏摆问题，保证钻头进给方向与工件待钻孔轴线完全重合，避免钻头折断、孔位倾斜的问题；电钻安装座设计了可调节的抱箍结构，可适配不同外径的手持电钻、小型动力头，抱箍内侧贴有橡胶防滑垫，夹紧后不会出现电钻转动打滑的情况。行程限位单元包含可调限位螺栓与缓冲弹簧，限位螺栓可根据钻孔深度需求调整伸出长度，当滑动板进给至设定深度时，限位螺栓接触基座挡块即可停止进给，不需要操作人员反复比对钻孔深度，缓冲弹簧则在进给回程时提供复位弹力，同时抵消进给过程中的刚性冲击，延长整套工装的使用寿命。

设计过程中优先考虑了机加工位的实际操作便利性，所有夹紧手柄、调节手轮都布置在工装的正面操作侧，操作人员站在工位正前方即可完成所有夹紧、调节、进给动作，不需要探身或者侧身操作；滑动板上预留了切削液喷嘴安装位，可外接车间集中切削液管路或者小型冷却泵，钻削过程中直接对准钻孔位置喷淋切削液，降低钻头温度、提升孔壁加工质量；基座表面设计了向内倾斜的导屑槽，钻削产生的铁屑会顺着导屑槽滑落到工装前端的集屑盒内，清理时只需要抽出集屑盒即可，不需要每次加工后清扫整个工作台。所有运动配合面都设计了润滑油注油孔，日常维护时只需要定期注入锂基脂即可保证运动顺畅，没有复杂的维护需求，适合车间一线长期高频率使用。针对不同的钻孔角度需求，定位端的V型块安装座还设计了0-45度的角度调节刻度，松开锁紧螺栓即可转动安装座调整工件角度，完成斜孔钻削作业，调节后通过刻度线直接读取角度值，不需要额外打表校准，大幅缩短小批量多品种零件的加工准备时间。
