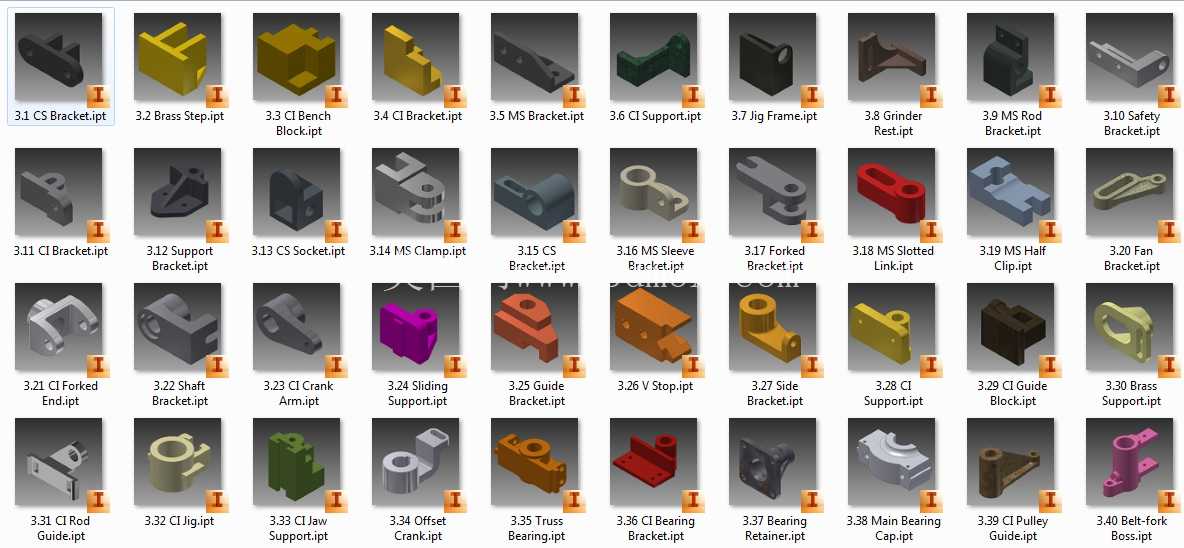

机械结构练习用各类五金连接支撑构件

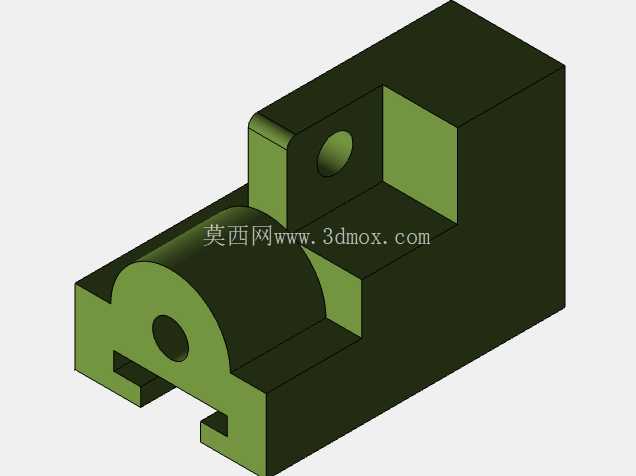

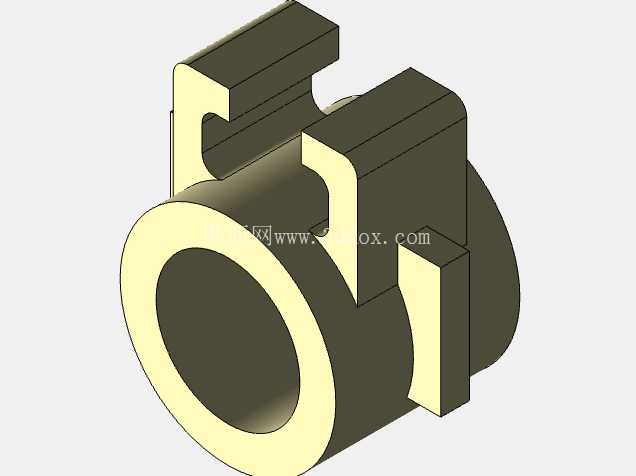

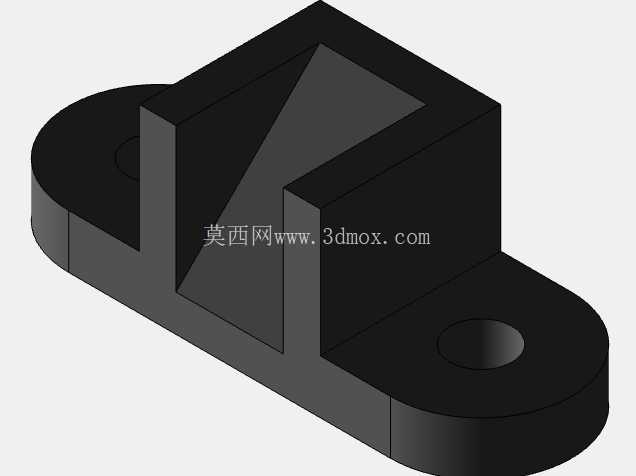

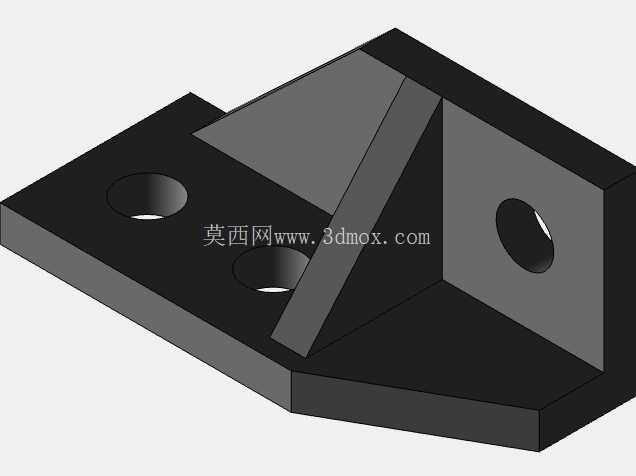

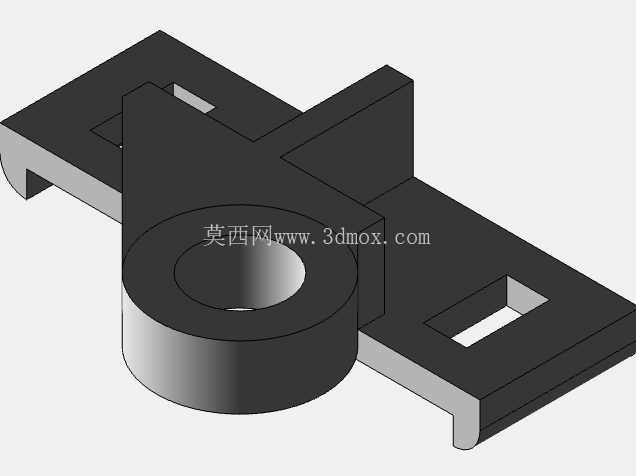

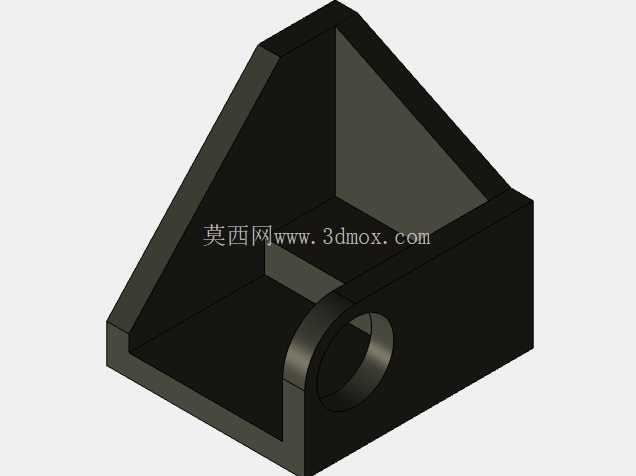

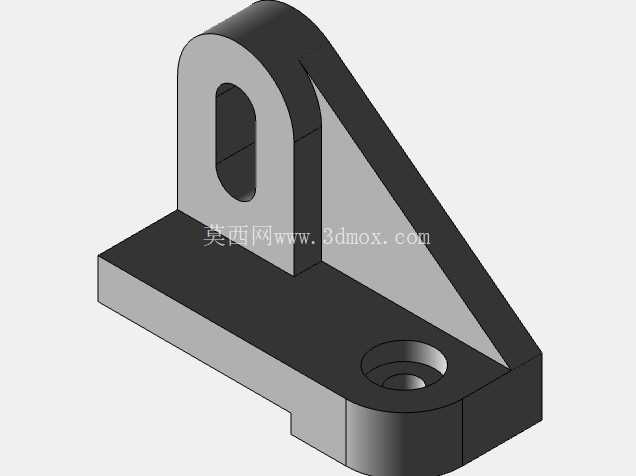

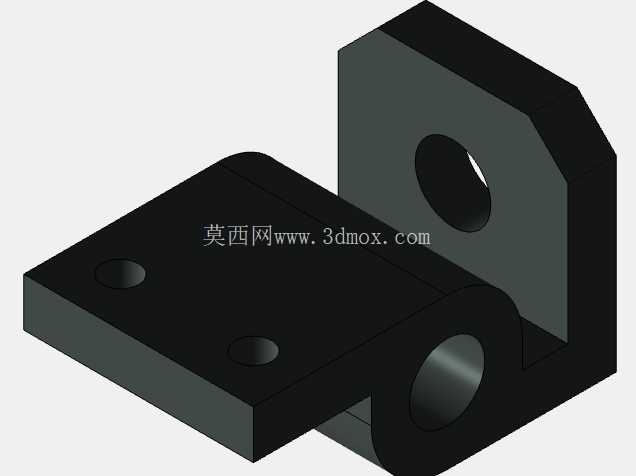

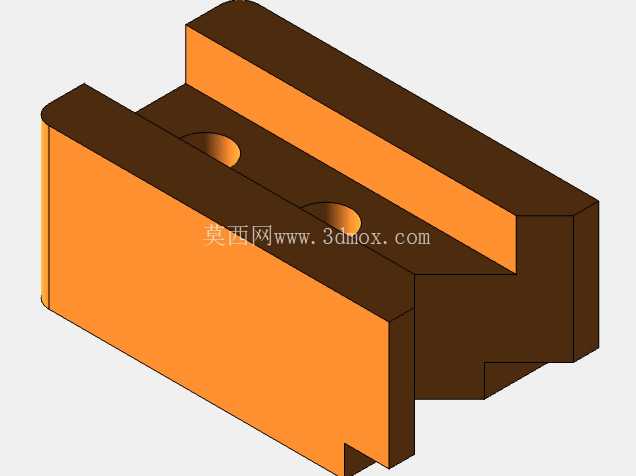

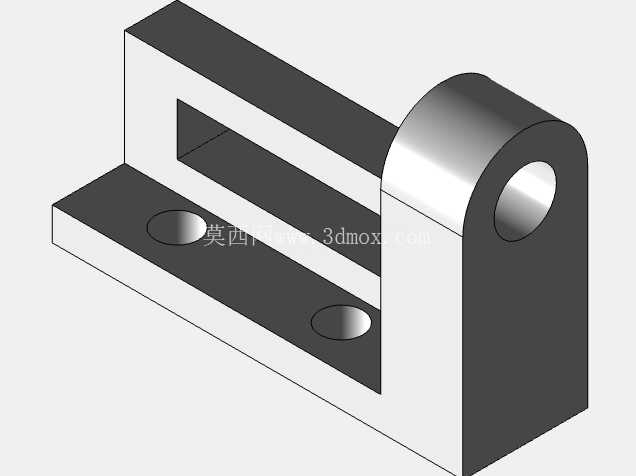

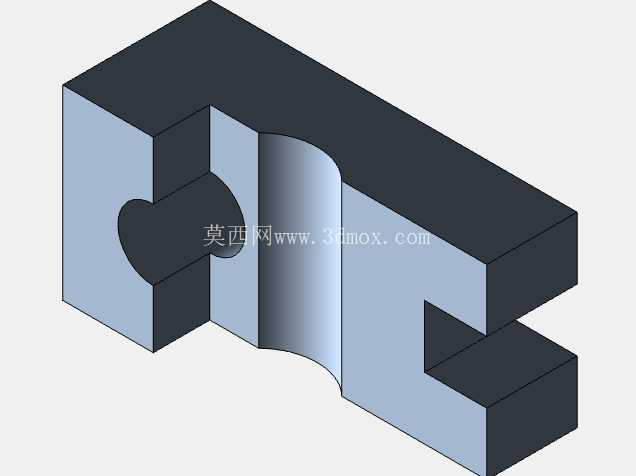

这套构件集合覆盖了小型机械装配中最常见的连接、支撑、限位、传动辅助类零件，每一个零件的结构都对应实际设备中的典型安装场景，可直接用于非标设备的模块化搭建参考，也可作为结构设计入门的练习参照。从实际应用场景来看，不同形态的L型支架多用于设备框架的角部连接，可在铝型材搭建的机架、小型工作台的边角位置承担垂直方向的载荷传递，设计时预留的安装孔位完全匹配常用的内六角螺栓规格，安装面做了0.2mm的铣平余量处理，避免型材表面的氧化层凹凸导致装配后出现应力集中。带卡槽的支撑块则多用于电子元器件、小型气动元件的安装固定，卡槽的宽度公差控制在0.1mm以内，可直接卡入标准厚度的安装板，不需要额外做定位调整，侧面的紧定螺钉孔可在安装完成后锁死位置，避免设备运行过程中受振动影响出现滑移。

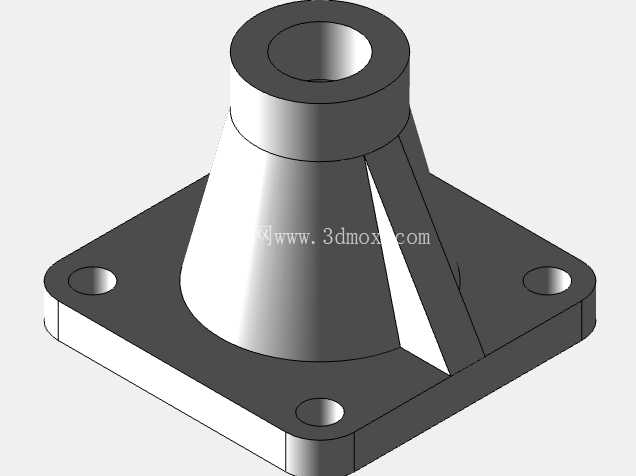

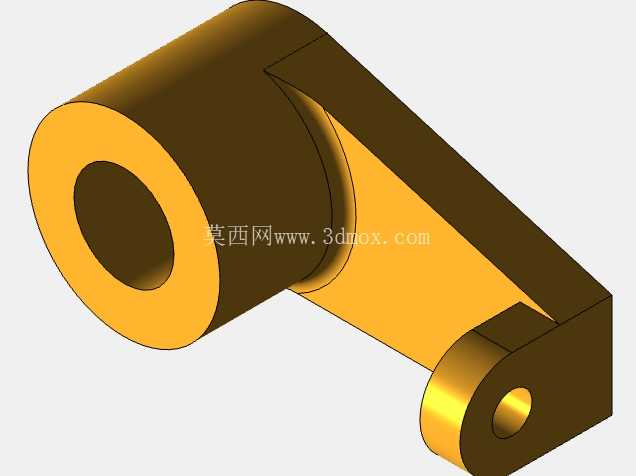

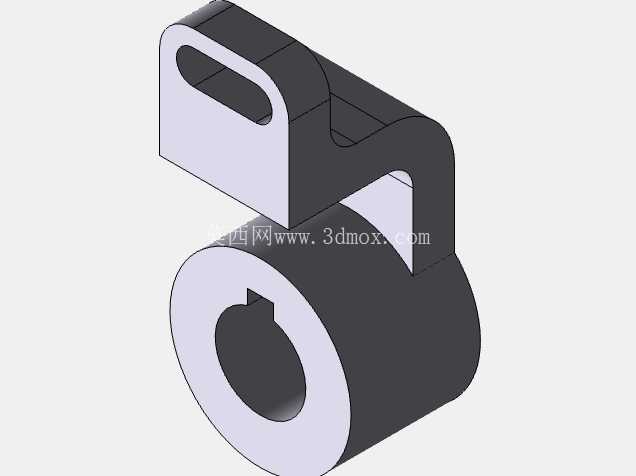

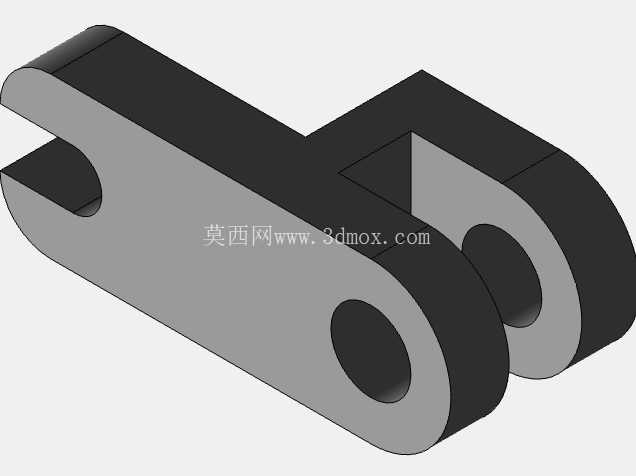

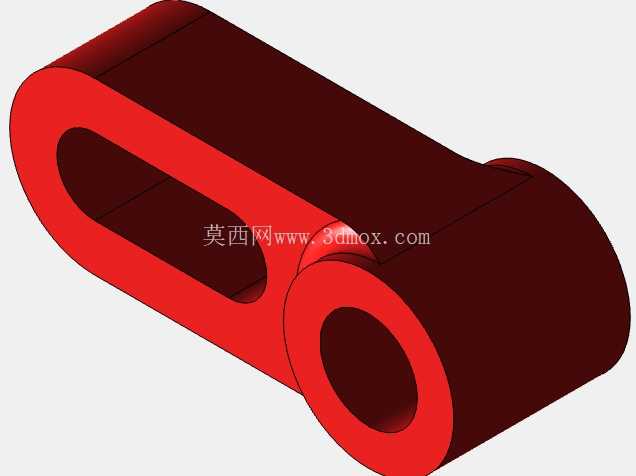

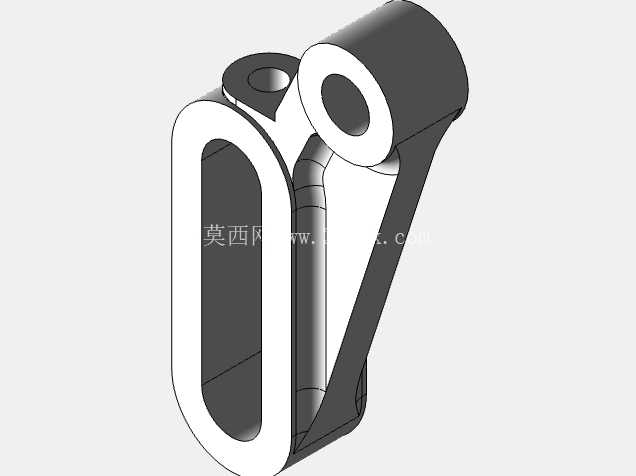

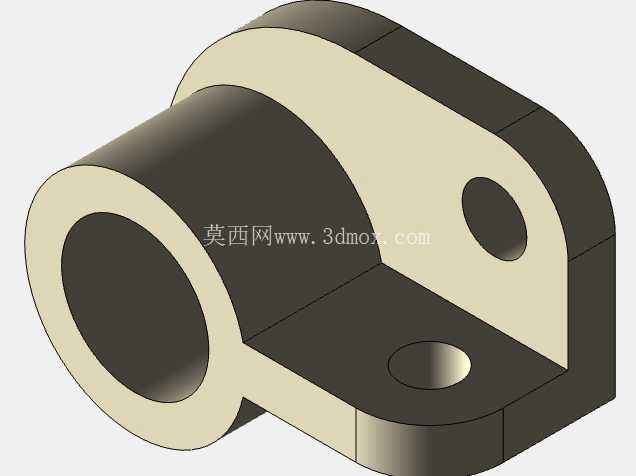

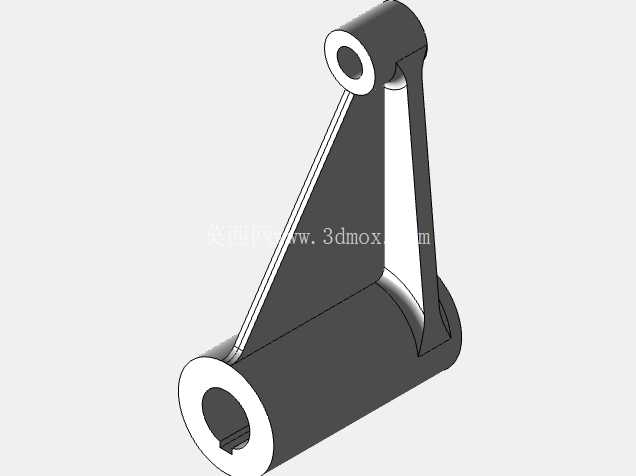

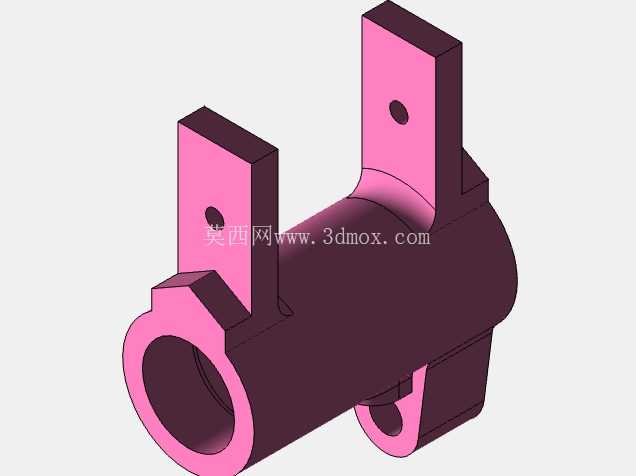

从设计思路来看，所有零件都遵循了最小加工成本的原则，外形没有多余的曲面结构，绝大多数特征都可通过普通铣床、钻床完成加工，部分带斜面的零件也只需要单次装夹即可完成全部加工工序，不需要定制特殊夹具。比如带圆弧面的摇杆类零件，圆弧半径统一取常用的R10、R15规格，加工时可直接用标准立铣刀走圆弧插补完成，不需要换用成型刀具；带内孔的轴套类零件，内孔公差统一取H7级别，可直接和常用的光轴做间隙配合，不需要额外做铰孔工序。

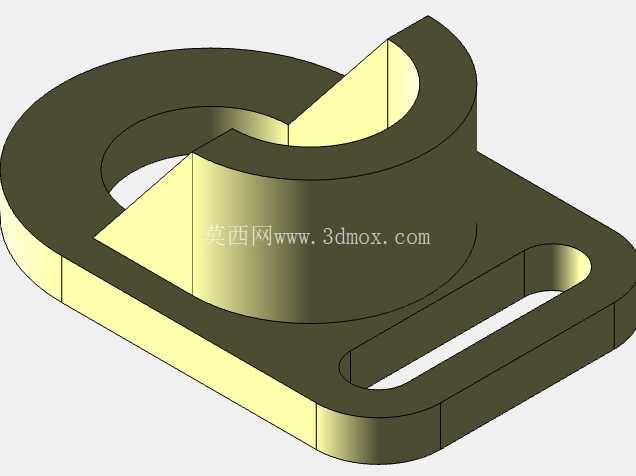

安装边界方面，所有零件的安装孔距都采用了5mm的整数倍设计，完全匹配工业铝型材的槽口间距，在搭建小型自动化设备的辅助机构时，可直接在型材槽内滑动螺母完成固定，不需要额外打孔。零件的外形尺寸都控制在50mm见方以内，属于小型设备的辅助连接件范畴，不会占用过多的设备内部空间，不同零件之间的连接面做了统一的倒角处理，装配时不会出现锐边刮伤线缆或者操作人员手部的问题。部分带卡扣结构的零件，卡扣的变形量控制在材料屈服强度的70%以内，采用常用的ABS或者6061铝加工时，反复拆装100次以上也不会出现断裂失效的问题，可用于需要经常更换工装的设备工位。

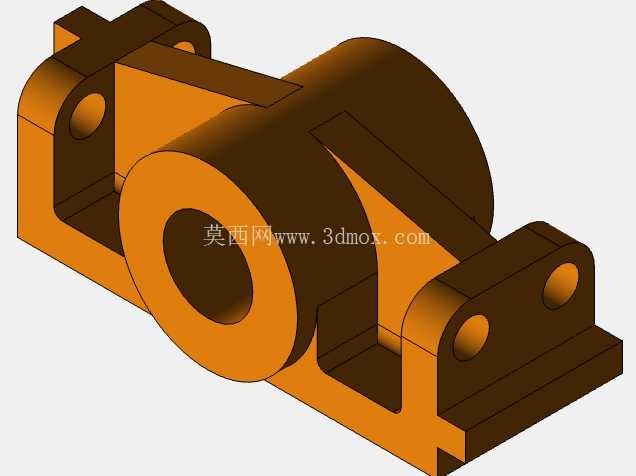

功能特性上，不同的零件对应不同的受力场景：承受径向载荷的支撑块在受力方向做了加厚处理，壁厚达到4mm以上，可承受100N以内的持续载荷而不出现塑性变形；用于滑动导向的导套类零件，内孔表面做了粗糙度Ra1.6的要求，和光轴配合时的摩擦阻力小，长期运行也不会出现明显的磨损卡顿；用于限位的挡块类零件，接触面做了淬火处理的工艺预留，表面硬度可达到HRC45以上，长期受气缸、油缸的往复冲击也不会出现凹陷变形。整套零件的结构没有冗余设计，每一个特征都对应实际的装配或者功能需求，没有为了外观好看添加无意义的倒角或者曲面，完全是从实际生产装配的角度出发完成的结构设计，对于刚接触非标结构设计的人员来说，可通过这些零件理解机械设计中“功能优先、加工优先、装配优先”的核心原则，也可直接将这些零件的尺寸稍作调整后用到实际的设备设计项目中，减少重复建模的工作量。
