水利闸门配套轨道行走轮结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198968
  • 水利闸门配套轨道行走轮结构设计
  • 水利闸门配套轨道行走轮结构设计
  • 水利闸门配套轨道行走轮结构设计
  • 水利闸门配套轨道行走轮结构设计
  • 水利闸门配套轨道行走轮结构设计
  • 水利闸门配套轨道行走轮结构设计
  • 水利闸门配套轨道行走轮结构设计

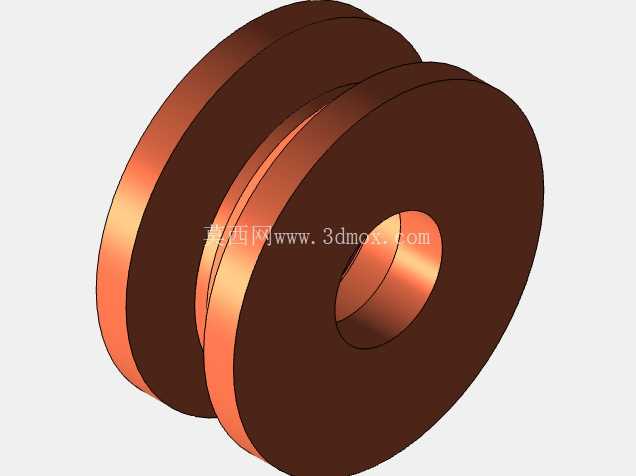

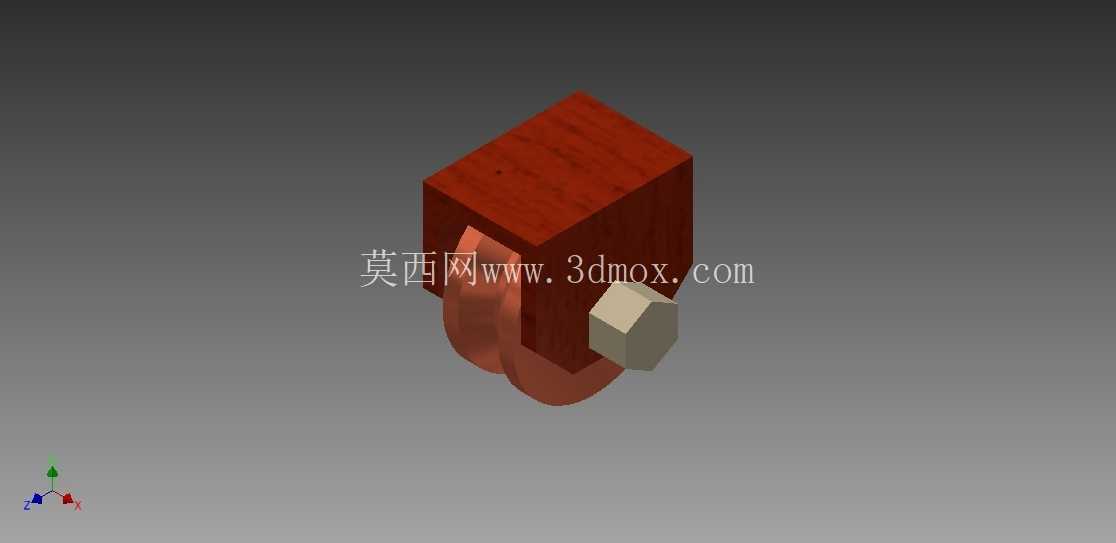

  在水利枢纽、灌区渠系、城市防洪闸站的水工金属结构体系里,轨道轮是闸门实现启闭移动的核心承载部件,直接决定闸门升降、横移动作的顺畅度与长期运行可靠性,这类部件常年处于高湿、多泥沙、重载交变载荷的工况下,设计阶段的结构合理性直接影响后续运维成本与设备使用寿命。从结构组成来看,该轨道轮组件包含轮体、连接基座、锁紧限位件三个核心部分,轮体采用圆弧过渡的槽型截面,与预埋的钢制轨道型面完全匹配,轮槽与轨道顶面的接触间隙控制在0.8-1.2mm区间,既避免间隙过大导致运行晃动,也防止间隙过小在轨道出现轻微形变时出现卡滞。

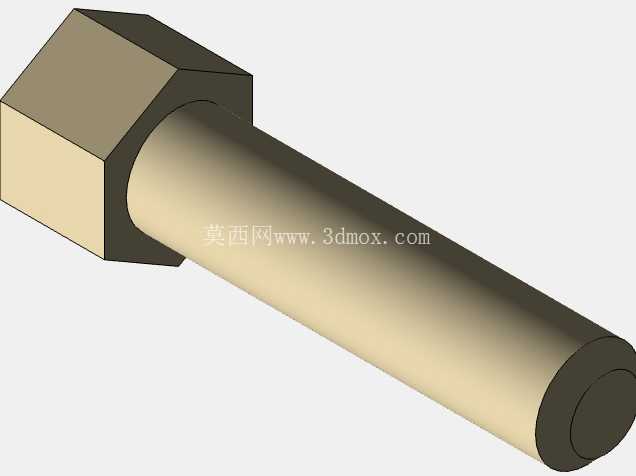

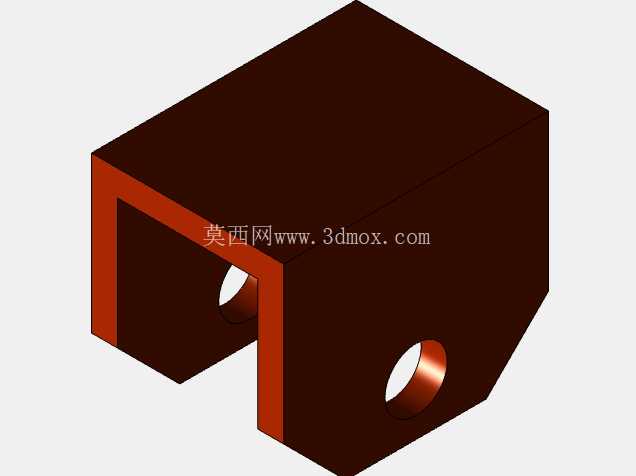

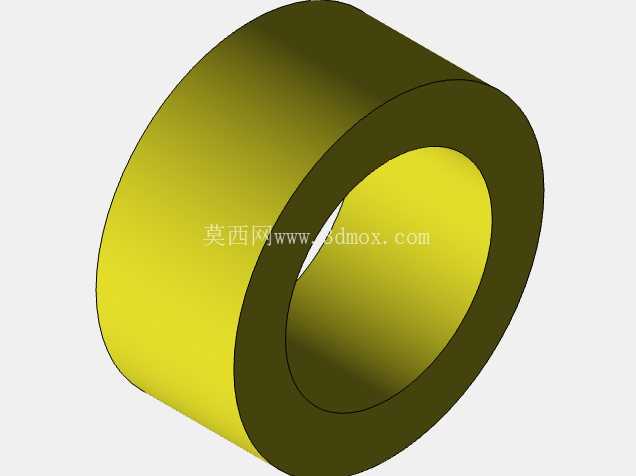

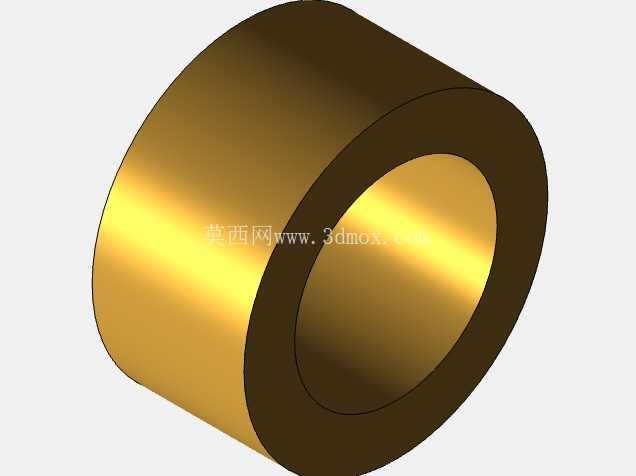

  连接基座采用方块式承力结构,与闸门门叶的底部安装梁通过螺栓组刚性连接,基座与轮体的连接轴位置设置了自润滑衬套的安装位,无需频繁加注润滑脂即可适应水下或潮湿环境的长期转动需求,锁紧限位件采用六角头防松结构,穿入连接轴端部的销孔后可限制轮体轴向窜动,避免闸门运行过程中轮体脱轨。设计过程中优先考虑了载荷传递路径的合理性,闸门自身重量、水压力产生的垂直载荷全部通过基座直接传递到轮体,再由轮体均匀分散到轨道基础上,基座与轮架的连接位置做了45度倒角加强,消除直角位置的应力集中问题,经受力校核,在额定12t垂直载荷下,连接位置的最大应力值远低于材料屈服强度,安全系数满足水工金属结构设计规范要求。

  安装边界方面,该轨道轮组件的基座安装孔位采用等间距对称布局,适配国内主流的平面钢闸门、铸铁闸门的底部安装梁尺寸,轮体突出基座下表面的高度为120mm,安装时需保证轨道顶面的平面度误差每米不超过2mm,同侧轨道的直线度误差控制在1.5mm以内,多组轮体安装后需调整各轮的接触高度差不超过0.5mm,防止出现单轮过载的情况。实际应用场景中,这类轨道轮不仅用于新建闸门的配套安装,也可用于老旧闸站的启闭系统改造,替换原有磨损严重、卡滞异响的旧轮组,相比传统的滑动式闸门支撑结构,滚动式轨道轮可将启闭时的摩擦阻力降低70%以上,有效减小启闭机的配置功率,降低启闭过程中的能耗与设备冲击。

  在细节设计上,轮体的边缘做了R3的圆角过渡,避免轮体与轨道侧面硬接触时刮伤轨道表面,连接轴的轴肩位置设置了防尘密封圈的安装槽,可阻挡泥沙、杂物进入衬套摩擦面,延长转动副的使用寿命,基座的所有外露棱边都做了倒角处理,避免安装过程中划伤施工人员,也减少涂层在棱边位置的流挂问题,提升整体防腐涂层的附着力。针对不同的工况需求,该结构可通过调整轮体直径、基座厚度适配不同载荷等级的闸门,比如用于小型农田渠系的3t级闸门可将轮体直径缩小至80mm,用于大型防洪闸的20t级闸门则可将轮体直径加大至180mm,同时增加连接轴的直径与基座的加强筋结构,整体安装接口保持统一,具备较强的通用性。
