越野车辆管架式底盘结构设计方案

这套管架式越野底盘，主要面向非道路场景的全地形越野行驶需求，适配小型单人或双座越野buggy、场地竞技越野车辆的承载需求，区别于量产乘用车辆的冲压焊接一体式承载车身，这类管架结构底盘在非铺装路面、戈壁、山地穿越、场地越野赛事场景中应用广泛，核心优势在于结构冗余度高、抗冲击形变能力强，同时可根据不同改装需求灵活调整安装点位，适配不同规格的动力单元、悬挂组件与行走系统。

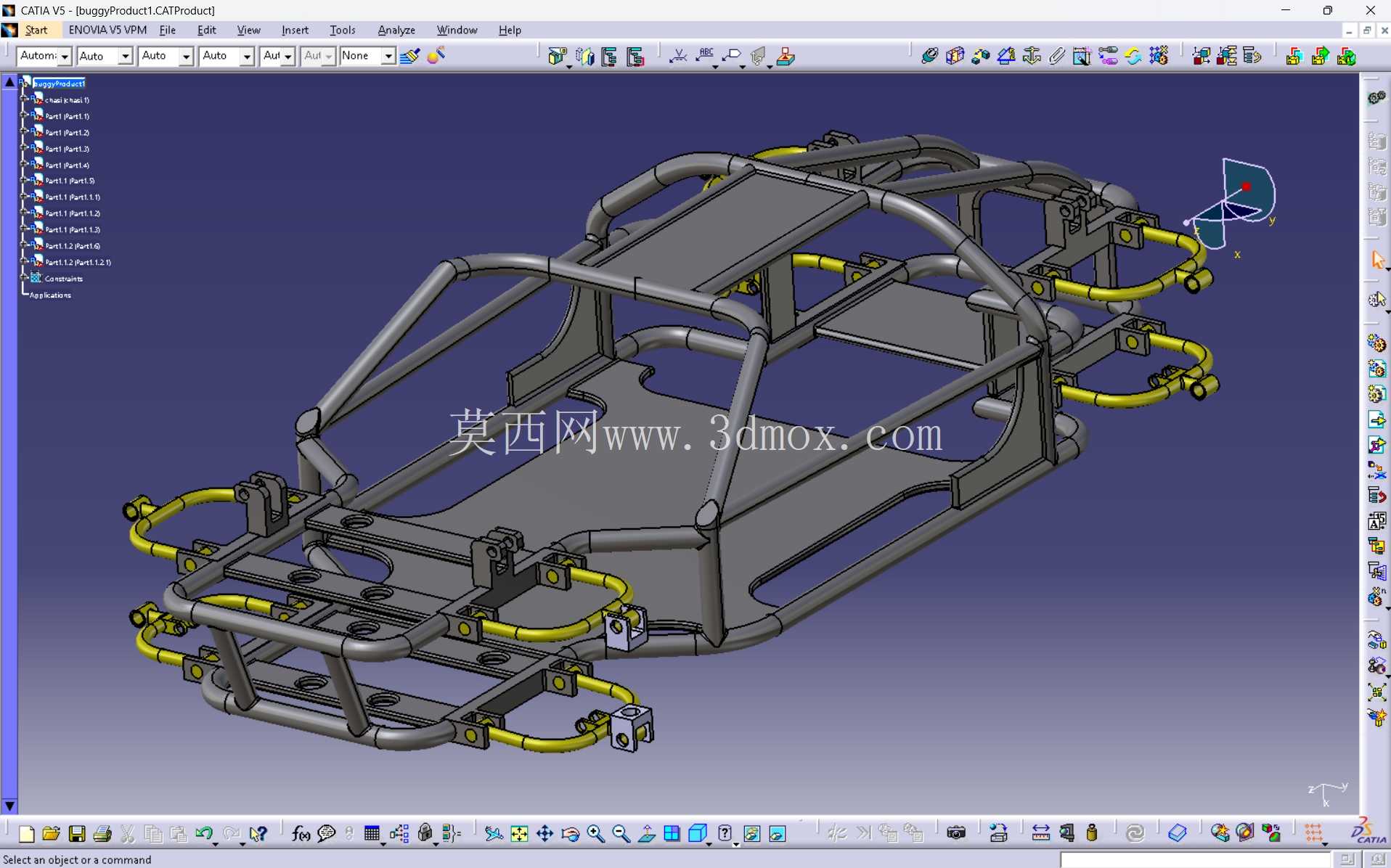

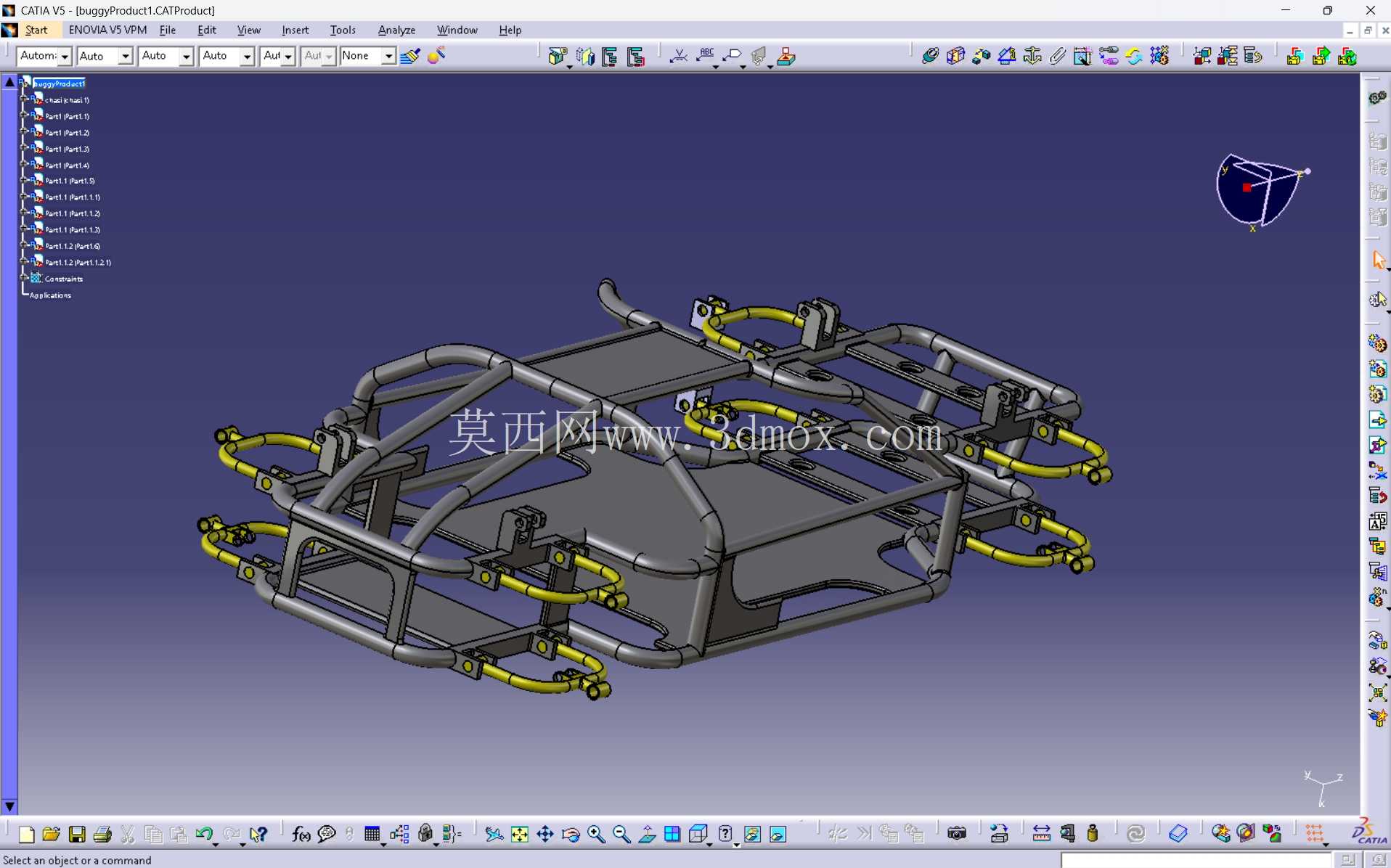

从结构设计逻辑来看，整个底盘采用空间管阵式布局，主承力梁选用冷拔无缝钢管弯折成型，通过相贯线焊接形成闭合的空间受力结构，相比传统的槽钢、矩形管拼接的梯形车架，管阵结构在同等自重下的抗扭刚度可提升40%以上，能够应对越野场景下交叉轴、飞坡落地时的不对称冲击载荷，避免车架出现永久性形变。底盘中部预留了平整的电池与动力总成安装平面，可适配后置后驱的动力布局，安装边界覆盖常规小型内燃机组、轮毂电机驱动总成的固定点位，安装孔位采用模块化设计，可根据动力单元的尺寸调整固定支架的焊接位置，无需改动主承力管架的结构。

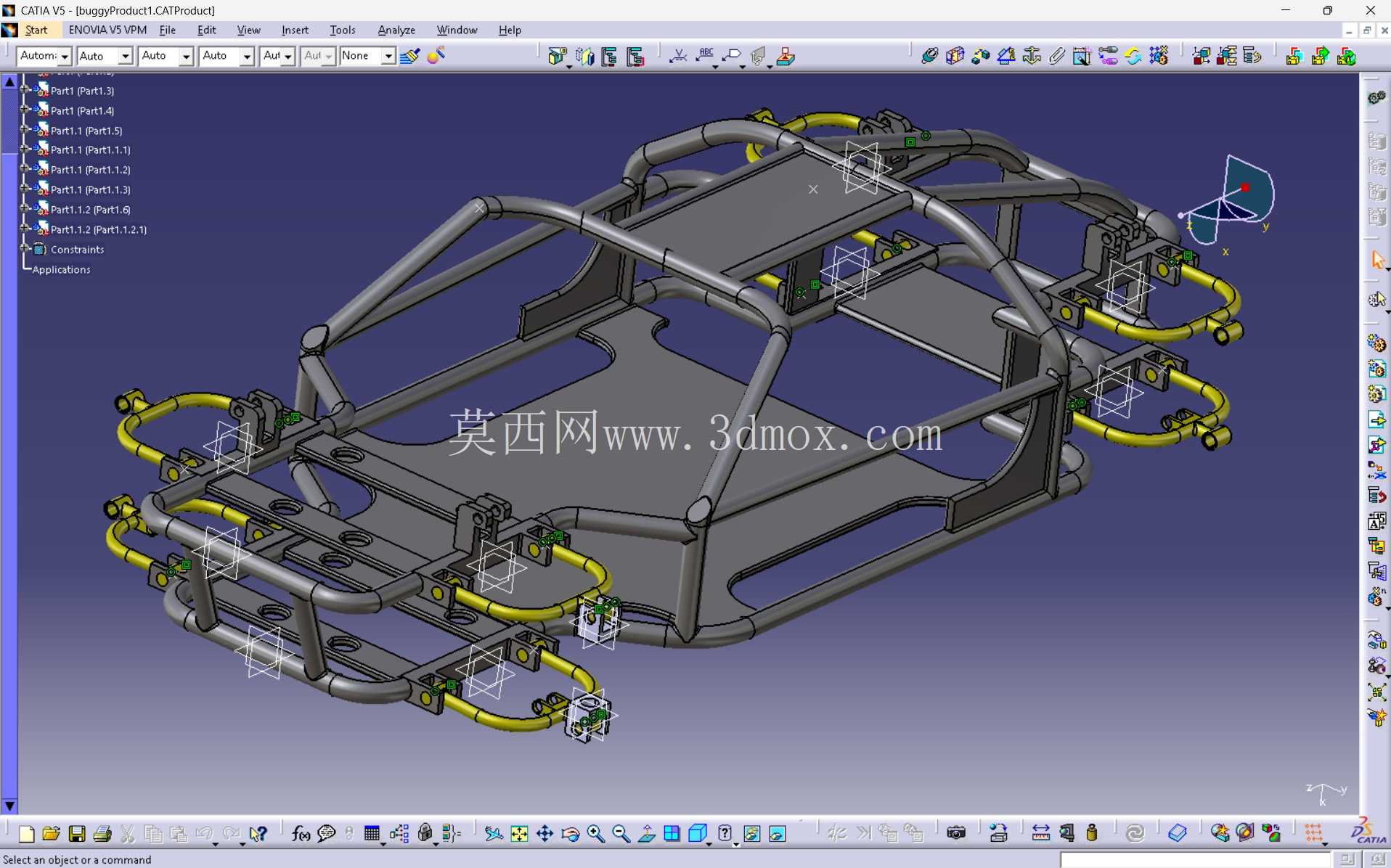

前部结构集成了双叉臂悬挂的安装支座，上下摆臂的固定铰点位置经过运动学校核，预留了足够的减震器行程空间，适配长行程螺旋弹簧与双向阻尼减震器的安装，能够在车轮大幅跳动时保证轮端定位参数的变化量控制在合理区间，减少越野行驶时的轮胎异常磨损，同时保证转向操控的精准度。后部结构同样预留了独立悬挂或者整体桥的安装接口，两侧的管架延伸段可固定传动半轴、差速器总成，管架上预留的线束与管路固定卡扣点位，可规整布置制动管路、燃油管路或者高压线束，避免越野行驶中飞溅的碎石、泥水损伤管线。

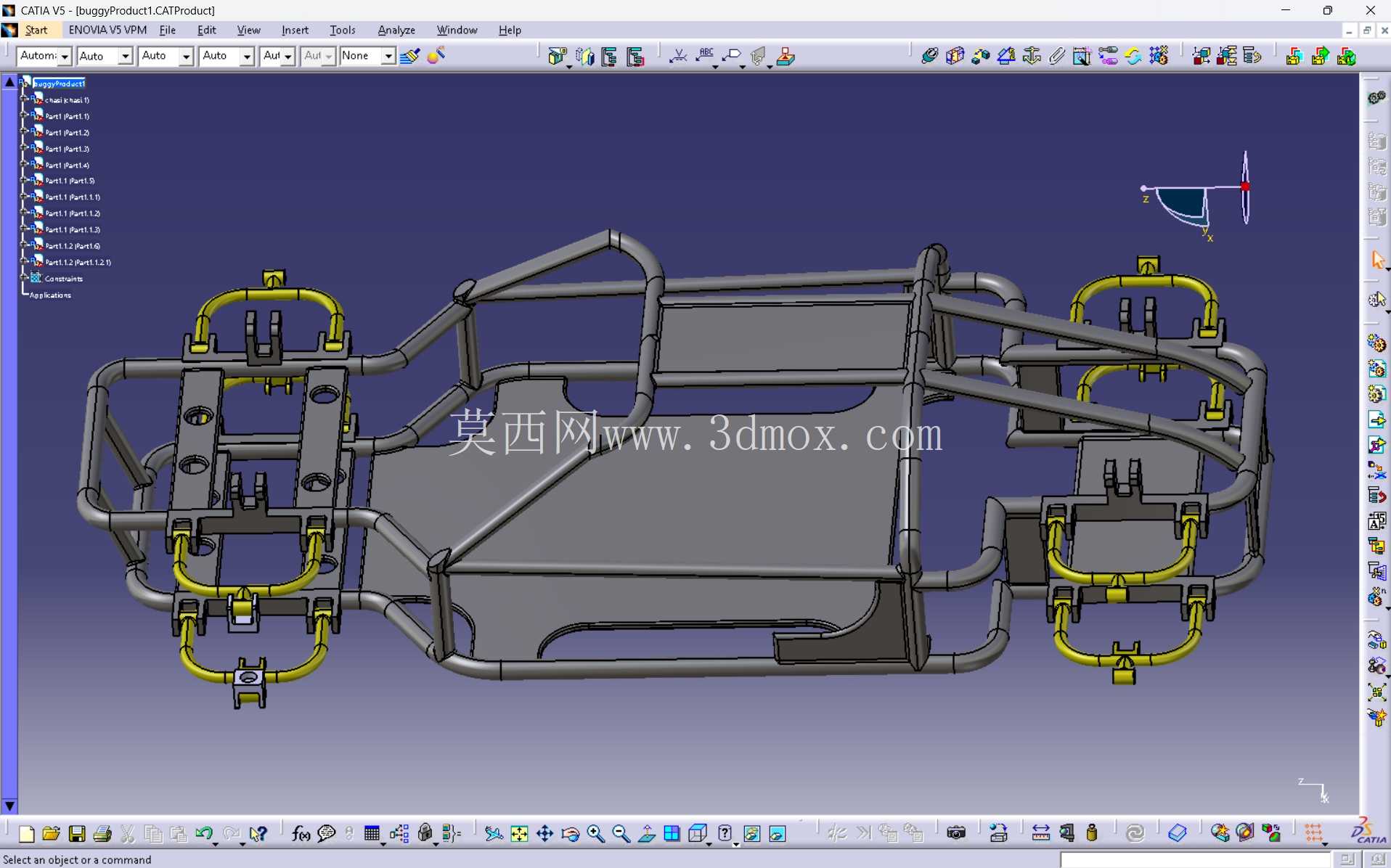

乘员舱区域的管架形成了完整的防滚笼结构，侧边防撞梁、顶部横梁、前部斜撑共同构成了闭合的乘员保护结构，在车辆发生侧翻、正面碰撞时能够有效分散冲击载荷，保证乘员舱的生存空间不被侵入。底盘底部设置了一体化的防护底板，采用高强度钢板冲压成型，通过螺栓固定在主车架下部，能够阻挡行驶中飞溅的石块撞击底盘内部的动力、传动组件，同时可避免托底时对主车架管梁造成直接刮擦损伤。

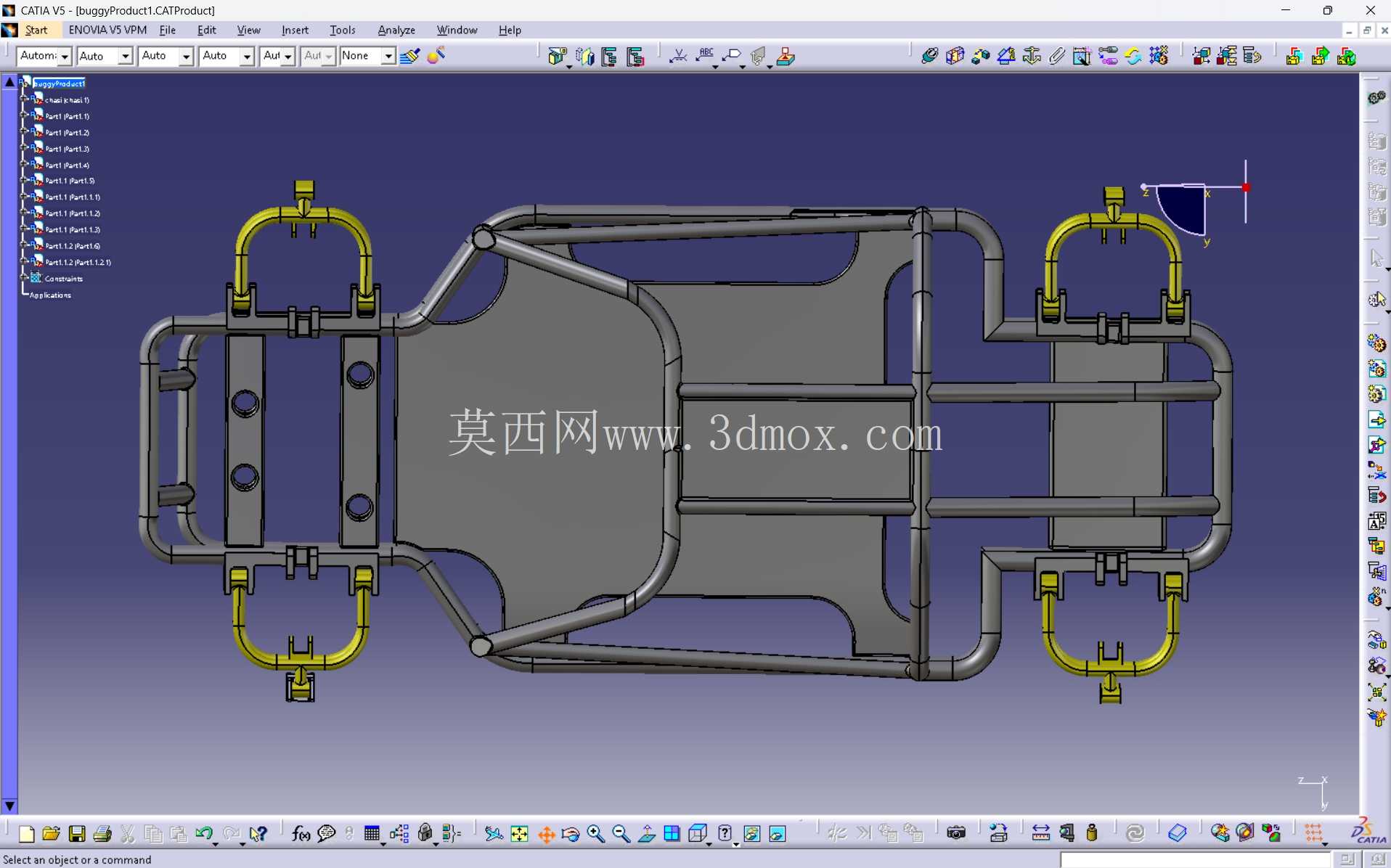

从安装边界尺寸来看，整车架的轮距预留范围在1200mm到1400mm之间，轴距可根据使用需求在2000mm到2300mm区间调整，主车架的宽度控制在1100mm以内，能够适配多数小型越野轮胎的安装，转向机的安装位预留了齿轮齿条式转向机的固定点，可直接适配常规的转向柱与方向盘连接结构，制动系统的安装点位兼容盘式制动的卡钳固定座，无需额外焊接转接支架。

在实际使用场景中，这类管架底盘除了用于场地竞技越野车辆之外，也可改装为林区巡检、野外地质勘探的小型作业车辆底盘，凭借较高的离地间隙与较强的结构强度，能够在没有铺装道路的野外区域稳定通行，相比量产越野车辆的底盘，这类管架结构的维修便利性更强，若出现局部管梁变形，可直接切割更换受损管段，无需对整个车架进行校正，大幅降低野外场景下的维修难度。设计过程中对所有受力节点都做了应力集中优化，在管梁相贯焊接的位置增加了三角形加强筋片，避免长期交变载荷作用下焊缝出现疲劳开裂，所有焊接点位都预留了足够的焊脚高度，保证连接强度满足越野场景的大载荷冲击需求。
