大众汽车品牌标识立体压铸结构设计

　　这款立体标识结构主要面向汽车品牌外饰标识的压铸生产场景，可直接适配乘用车前脸格栅、车尾门、轮毂中心盖等多个安装位置的标识装配需求，也可延伸用于品牌线下展厅的立体装饰标识、授权门店的墙面标识构件加工，覆盖整车配套生产与后市场品牌配件两大应用领域。从实际功能来看，该构件除了承担品牌视觉识别的核心作用外，作为外饰装配件需要兼顾户外耐候性、安装贴合度与结构强度，压铸成型的一体化结构能避免拼接标识的缝隙积灰、长期使用开胶脱落的问题，立体凸起的结构也能提升标识的视觉层次感，在不同光线角度下都能清晰呈现品牌视觉符号。

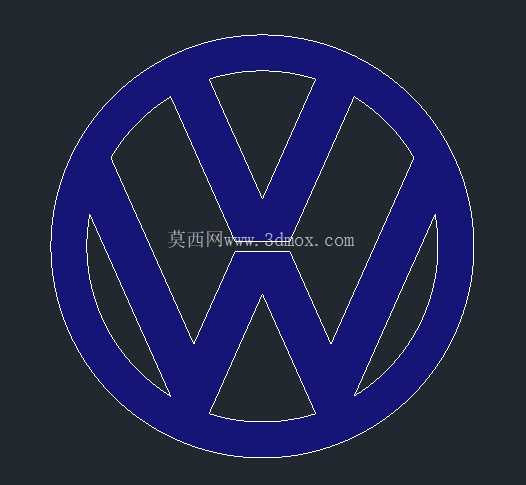

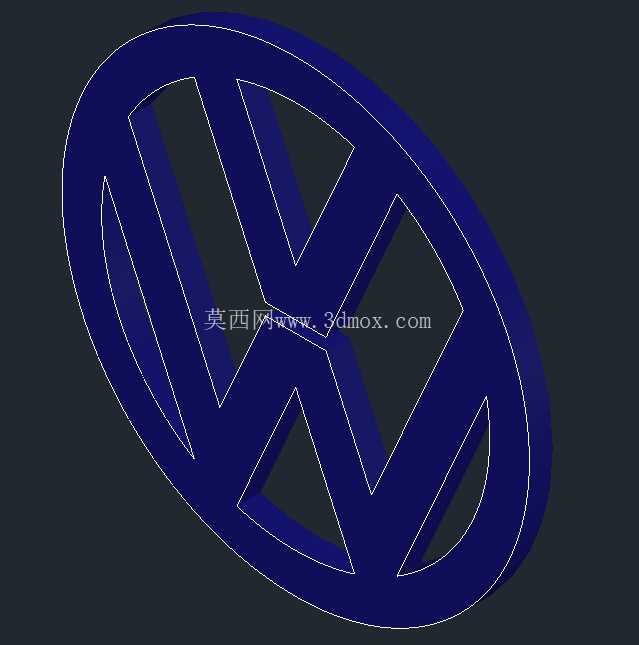

　　设计过程中首先还原了大众品牌标识的经典比例关系，环形外框与内部V、W字符的线条宽度、倒角弧度完全匹配品牌视觉规范，避免出现标识变形导致的视觉识别偏差；结构上采用等壁厚设计，整体壁厚控制在压铸工艺合理区间内，字符与外框的连接位置做了圆弧过渡处理，既可以减少压铸过程中金属液充型时的紊流问题，降低冷隔、气孔等压铸缺陷的出现概率，也能避免应力集中导致的构件受外力冲击时断裂。

　　安装边界方面，标识背面预留了平整的安装基面，可适配3M胶粘贴、卡扣卡接、螺柱固定三种主流的车标安装方式，不同安装位的尺寸变体可以在该基础模型上通过参数调整快速生成，比如轮毂盖使用的小尺寸标识可直接等比例缩放壁厚，保证小尺寸下的结构强度，车尾门使用的大尺寸标识可在背面增加加强筋结构，避免大平面压铸出现的收缩变形问题。从工艺适配角度，该结构的拔模角度设置完全匹配压铸生产要求，所有凸起结构的拔模斜度统一，字符内侧的凹陷位置做了足够的圆角处理，不会出现模具抽芯卡滞的问题，成型后仅需少量的飞边打磨即可进入表面处理工序，可适配镀铬、哑光黑、烤漆等多种常见的车标表面处理工艺，满足不同车型的外观风格搭配需求。

　　实际装车场景中，该结构的边缘做了微小的倒圆角处理，不会出现尖锐边角导致的洗车、日常擦拭时的刮擦问题，立体凸起的高度控制在合理范围内，既保证视觉立体感，也不会因为突出量过大在车辆行驶中增加风阻，或是在轻微剐蹭时首先出现破损。针对后市场替换需求，该结构的安装孔位、基面弧度可对应不同年款车型的安装位做适配调整，模型的参数化特征保留完整，设计人员可直接修改特征参数快速生成适配不同车型的版本，无需重新从零绘制轮廓线条，大幅缩短同系列不同规格标识的开发周期。在压铸模具设计环节，该模型的分型面设置在标识背面的安装基面上，所有外观面都位于模具前模侧，能保证成型后外观面无分型线痕迹，减少后续抛光工序的工作量，进浇口设置在环形外框的侧边位置，成型后去除浇口的痕迹可隐藏在安装贴合面一侧，不会破坏标识的正面外观完整性。
