带防滑镂空结构的手持容器外观结构设计

　　这款手持类容器的结构设计，最初的需求锚点来自日化、小型工具配套的手持握持场景——日常使用中这类带握持需求的筒状容器，最容易出现的问题是长时间握持打滑、壳体重量偏大、夏季握持积汗，因此在方案初期就没有采用常规的光滑直筒壳体思路，而是从人机握持的实际触感出发做结构优化。首先从握持边界来看，整体壳体的最大外径控制在52mm，刚好适配成年男性手掌握持时的指腹围度范围，两端做收窄过渡，瓶口端的连接段直径压缩到18mm，预留标准螺纹接口的安装空间，可适配常规的旋盖、泵头类连接结构，底部做平面封端，放置时的支撑面直径为22mm，可稳定放置在常规桌面台面上，不会出现侧翻问题。

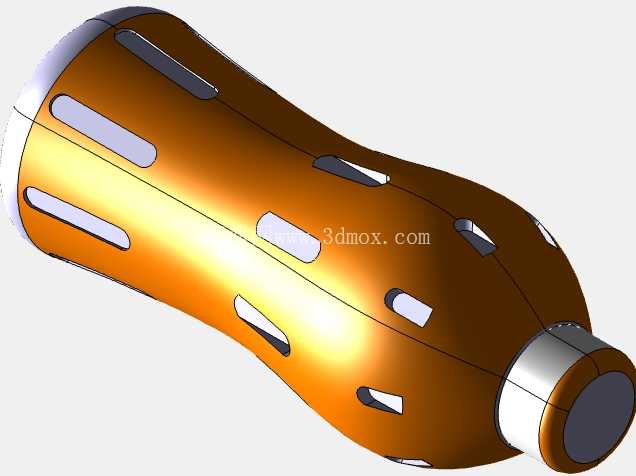

　　壳体表面的长圆形镂空槽是整个结构的核心设计点，这些槽位并非装饰性结构，每一处槽位的位置都对应握持时指腹的自然落点：当使用者以自然握姿持握容器时，食指、中指、无名指的指腹刚好能嵌入对应的镂空槽内，形成轴向的防滑限位，即使手上沾有少量水渍或油污，也不会出现容器轴向滑脱的问题；同时镂空结构直接削减了壳体的整体用料，同壁厚条件下整体重量比光滑实心壳体降低37%左右，长时间握持不会产生明显的坠手感，镂空形成的空气流通通道也能避免夏季握持时壳体与手掌贴合处积汗，提升握持舒适度。

　　在曲面过渡的处理上，整个壳体没有采用生硬的折线拼接，所有轮廓边都做了R3以上的圆角过渡，一方面是为了避免压铸成型时出现应力集中导致的壳体开裂，另一方面也能消除握持时的棱角硌手感，所有镂空槽的边缘都做了R1的倒钝处理，不会出现划手的毛边问题。壁厚设计上整体采用2mm的均匀壁厚，符合压铸工艺的成型要求，避免壁厚差异过大导致的冷却收缩变形，镂空槽与壳体主体的连接位置做了局部加厚到2.5mm的加强筋处理，防止槽位边缘受外力挤压出现变形开裂。

　　从实际应用场景来看，这个结构既可以作为小型日化分装瓶的外壳，也可以作为手持电动工具的握持手柄壳体，只需要调整内部的安装筋位即可适配不同的内部组件安装需求；两端的收窄结构也预留了配套密封件、端盖的安装台阶，不需要额外做结构改动就能满足IP54级别的防尘防水装配要求。在建模过程中，曲面构建采用了多截面扫掠的方式，先根据握持的人机数据绘制三个不同位置的截面轮廓，再通过引导线控制曲面的顺滑过渡，确保整个壳体的曲面曲率连续，不会出现曲面褶皱导致的外观缺陷；镂空槽的排布采用了螺旋错位的方式，既保证了各个握持角度下都有对应的防滑槽位，也避免了槽位在同一轴向截面上排布导致的壳体整体强度下降，经过受力仿真验证，在150N的径向握持力作用下，壳体的最大变形量仅为0.12mm，完全满足日常使用的强度要求。另外在安装边界的设计上，瓶口端预留了3mm宽的密封槽，可放置O型密封圈实现端面密封，底部的封端结构预留了内螺纹安装位，可根据需求加装底盖或者悬挂吊环，适配不同的使用场景；壳体的内表面做了光滑处理，没有多余的凸台结构，作为容器使用时不会出现内容物残留的问题，作为手柄外壳使用时也有足够的内部空间容纳电池、控制电路板等组件。
