带安装孔位的转角承托支架结构设计

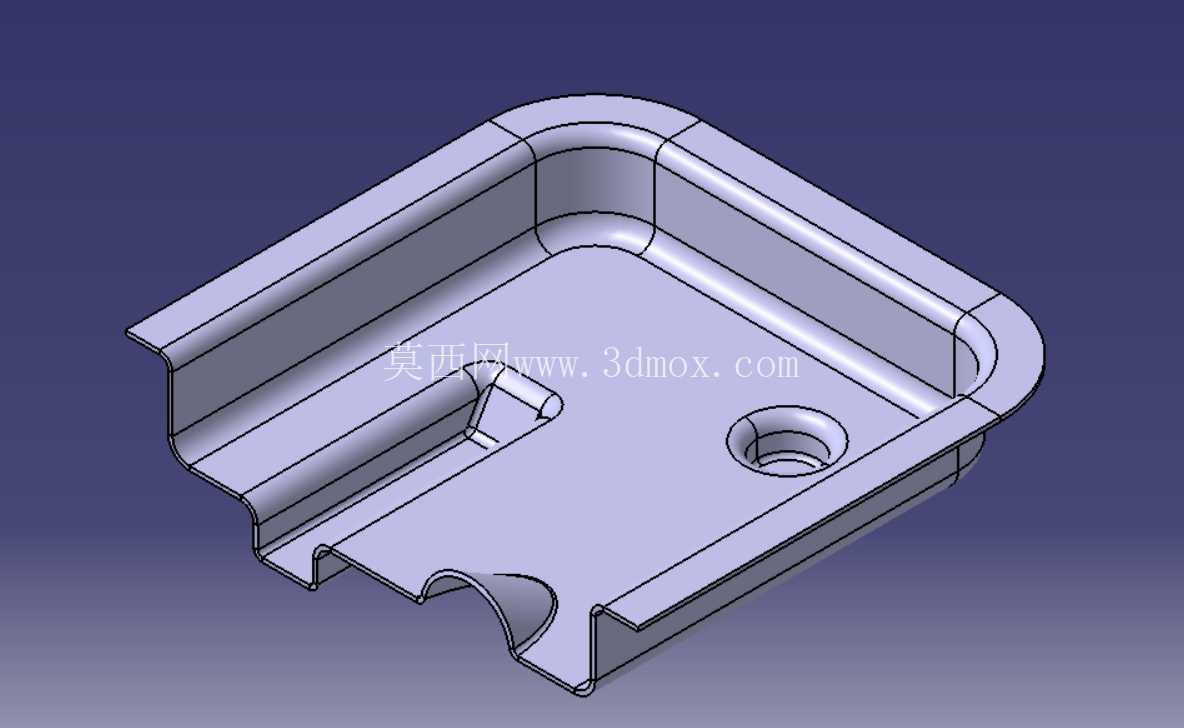

日常做设备内部走线、小型功能模块的转角承托时，这类转角支架的使用频率其实很高，很多人做结构的时候容易忽略转角位置的承托需求，要么直接用直角钣金折边应付，要么留空导致模块安装后出现悬臂受力，长期运行下很容易出现连接松动、部件移位的问题。这个支架的整体轮廓适配90度直角安装边界，外侧做了圆弧过渡处理，不是生硬的直角切边，一来可以避免安装时锐边划伤操作人员或者配套线缆，二来压铸成型的时候圆弧过渡能减少应力集中，降低铸件冷却过程中出现边角开裂、缩孔的概率。

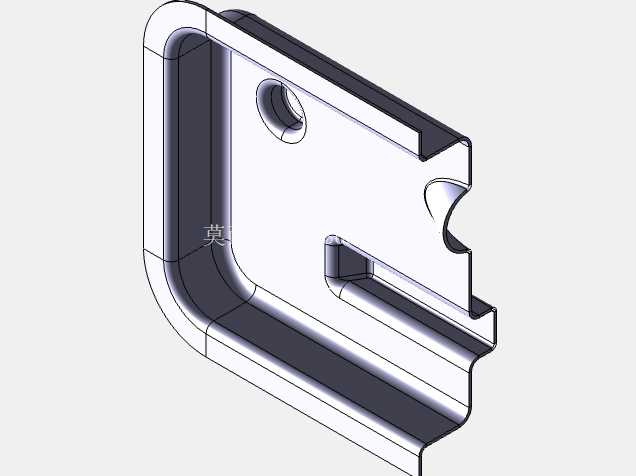

从结构细节来看，支架的承托面做了下沉式的围边设计，围边高度刚好可以卡住放置在上面的小型模块，不需要额外做定位挡块就能限制模块的水平滑移，围边的转角位置全部做了圆角处理，和主体的圆弧过渡逻辑一致，避免应力集中的同时，也方便压铸后的去毛刺工序，不用额外打磨尖锐内角。承托面上预留的沉头安装孔，孔位深度刚好可以容纳标准沉头螺钉的头部，安装后螺钉头不会高出承托面，不会干涉放置在上面的模块底面，孔位周边做了局部加厚的凸台，避免锁附螺钉的时候因为壁薄出现铸件开裂的问题。

设计的时候特意在承托面的一侧做了带缺口的定位卡扣结构，这个卡扣不是额外装配的零件，是和支架本体一体压铸成型的，安装的时候可以先把支架卡到对应安装位的预定位卡槽里，不用手扶就能临时固定，方便后续锁附螺钉，能提升不少装配效率，卡扣的根部做了加强筋过渡，避免反复拆装的时候出现卡扣断裂的问题。支架的侧边翻边不是等高度设计的，靠近安装墙面的一侧翻边高度更高，用来贴合安装基准面，保证安装后的垂直度，外侧的翻边高度稍低，既可以起到限位作用，也不会遮挡模块的侧面接口，方便后续接线、调试操作。

考虑到压铸工艺的成型需求，整个支架的壁厚做了均匀化处理，没有出现壁厚突变的位置，所有的转角、筋位连接位置都做了对应的拔模斜度，方便开模后的顶出，不需要后续做大量的机加工修正，能有效控制生产的成本。安装边界上，这个支架的两个直角边长度适配常规的小型模块安装尺寸，不需要额外裁切调整，底部的悬空位置做了避让缺口，刚好可以避开安装面上的凸起焊点或者走线槽，不用为了适配这个支架额外修改安装基面的结构，适配性更强。

实际应用场景里，这类支架可以用在电气柜内部的转角位置承托小型接线端子模块、传感器控制模块，也可以用在小型自动化设备的机架转角位置承托气路接头、小型电磁阀组，甚至在一些民用设备的内部结构里，也能用来承托小型电源模块、控制电路板。相比钣金折弯的支架，压铸成型的这个支架整体刚性更好，长期承重不会出现折弯变形，一体成型的结构也不需要额外焊接、拼接，装配的累积误差更小，安装后的位置精度更高。

做结构设计的时候，这类看似简单的承托件其实最容易出问题，很多新手设计师会直接画个直角平板加两个孔就完事，忽略了安装定位、应力集中、工艺成型这些细节，最后要么生产的时候良率低，要么装配的时候效率差，要么用一段时间就出现变形断裂。这个支架的设计细节里，每一处的结构处理都对应了实际生产、装配、使用环节的需求，没有多余的冗余结构，每一个特征都有其存在的工程意义，不管是拿来做同类型产品的设计参考，还是直接适配对应尺寸的安装场景，都有很高的实用价值。
