CATIA机械零件结构建模练习实例

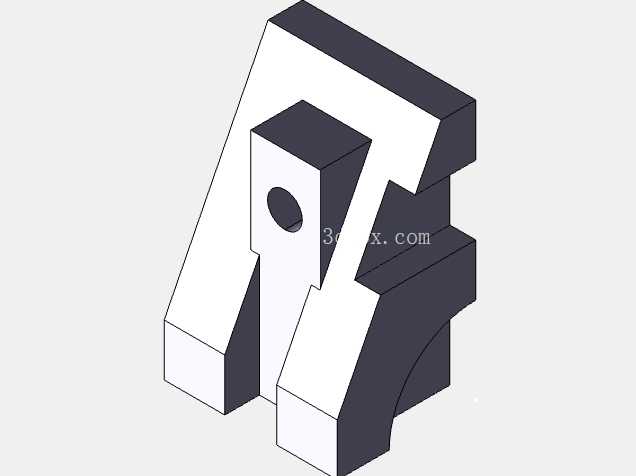

在日常机械结构设计工作中，这类带多特征组合的块状零件是入门建模练习中非常典型的载体，很多刚接触三维建模的工程师都会从这类零件入手，梳理从二维草图到三维实体的完整建模逻辑。从实际工程场景来看，这类带定位孔、圆弧过渡、斜面结构的块状零件，常作为小型工装夹具的定位基座、自动化设备上的承载挡块，或是小型传动机构中的支撑垫块使用，其结构上的每一处尺寸标注都对应实际装配中的配合要求，没有多余的装饰性特征，完全是功能导向的结构设计。

拿到这类零件的二维工程图时，首先要梳理建模的基准选择，通常会以零件底部的安装平面作为第一基准面，先绘制主体轮廓的二维草图，这里要注意草图中几何约束的完整性，比如圆弧与直线段的相切约束、对称结构的中心线约束、孔位的同心与定位尺寸约束，很多新手建模时容易出现草图过约束或者欠约束的问题，导致后续特征修改时整个模型出现报错，这也是这类练习重点要训练的能力——保证草图全约束的同时，让建模步骤具备可编辑性，方便后续根据装配需求调整尺寸。

从尺寸边界来看，这个零件的主体长宽高尺寸控制在150mm、100mm、80mm的区间内，属于小型机械零部件范畴，安装时底部平面可以通过螺栓固定在设备基板上，零件上部的凸台结构带直径25mm的通孔，这个孔通常用来穿装定位销或者紧固螺栓，实现和上方配合零件的定位连接；侧面的R50圆弧过渡结构，一方面是为了避免零件尖角处的应力集中，提升零件的抗载荷能力，另一方面也能避免装配时尖角划伤操作人员或者配合零件的表面；零件上的30度斜面结构，通常是为了适配配合零件的安装角度，或是作为导向面，方便装配时零件的滑入定位，这类斜面在建模时需要注意拔模角度的控制，如果后续要做机加工的话，还要考虑刀具的走刀路径是否会出现干涉。

建模过程中，特征操作的顺序也会直接影响模型的稳定性和后续修改效率，通常的逻辑是先做主体的拉伸凸台，把零件的基本块状轮廓做出来，之后再做上部的凸台拉伸，接着处理孔特征，这里的沉孔或者通孔要注意深度方向的尺寸控制，避免出现孔位打穿或者深度不足的问题；之后再做圆角和倒角特征，要注意圆角的顺序，大半径的圆角要优先做，小半径的圆角放在后面，避免出现圆角收敛失败的问题，很多新手建模时容易先做小倒角小圆角，后续做大圆角时就会出现特征报错，需要反复调整特征顺序才能解决，这也是这类练习要反复打磨的建模习惯。

从实际应用的角度来说，这类零件虽然是练习用的模型，但涵盖的建模技能完全可以覆盖大部分常规机械零件的设计需求，比如草图绘制中的几何约束应用、拉伸凸台/切除的基础特征操作、圆角倒角的细节处理、孔特征的定位方法，这些都是三维建模工作中每天都会用到的基础技能。很多刚入行的工程师总想着做复杂的曲面或者大型装配体，反而忽略了这类基础零件的建模规范，导致实际工作中做出来的模型特征树混乱，别人接手修改时根本无从下手，甚至出工程图时出现尺寸缺失、公差标注不合理的问题。

另外在设计这类零件时，还要考虑实际加工的工艺性，比如零件上的内圆角半径不能小于加工刀具的半径，否则加工时会出现清根困难的问题；孔位的位置要距离零件边缘有足够的距离，避免钻孔时出现边缘崩裂的情况；零件的壁厚要尽量均匀，避免后续热处理或者机加工时出现变形。这些工艺层面的考虑，在建模练习时就要慢慢养成习惯，不能只照着图纸把形状画出来，还要思考每一个结构对应的加工方式、装配要求，这样的练习才能真正提升实际设计能力，而不是单纯的画形状。

这类练习模型的结构看似简单，但把每一个细节都做规范，保证特征树清晰、尺寸链完整、约束合理，其实需要对机械设计和建模逻辑有比较扎实的理解，很多工作三五年的结构工程师，在做这类基础零件时也会出现各种细节问题，比如圆角半径选择不合理导致应力集中、孔位定位尺寸标注不符合加工基准要求、草图约束混乱导致改一个尺寸整个模型变形，这些都是基础不牢的表现。通过这类循序渐进的建模练习，可以慢慢建立起规范的建模习惯，从草图绘制到特征搭建，再到后续的工程图输出、装配配合，形成一套完整的设计思维，为后续做更复杂的装配体、非标设备设计打下坚实的基础。
