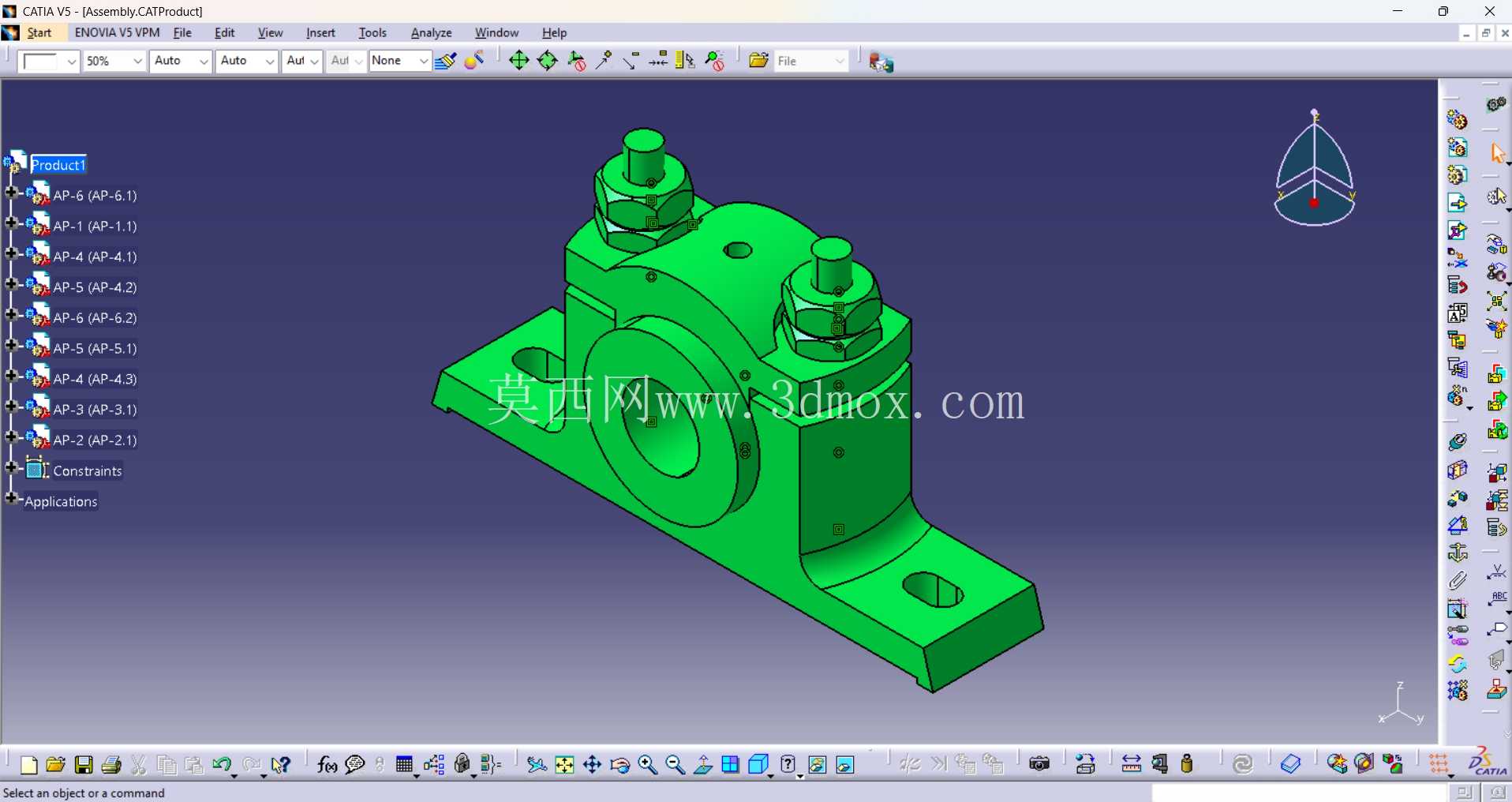

管道工块组装式轴承支撑座结构设计

　　在工业流体输送管路的配套支撑体系里，这类组装式管道工块支撑结构，主要承担管路配套转动副的定位、载荷传递与运行稳定性保障作用，常见于化工流体输送、车间集中供料、液压动力站管路配套的转动节点位置，区别于一体式焊接轴承座，组装式结构的核心优势在于现场拆装维护便捷，无需对管路主体进行动火切割作业，就能完成内部轴承磨损件的更换，大幅降低产线停机维护的时间成本。从结构功能拆分来看，底部的安装底板是整个组件的承载基础，底板上开设的两个长圆形安装孔，并非随意设计的结构，长孔的延伸方向与管道轴向垂直，预留了安装时的横向位置调整余量，能抵消现场安装时的基础预埋孔位偏差，避免强行装配带来的结构内应力，底板与上方主体支撑块采用一体铸造成型后机加工的工艺，衔接位置做了圆弧过渡处理，避免应力集中导致的长期载荷下开裂问题。

　　主体支撑块的中心镗孔是核心功能位，孔的加工精度直接决定了内置轴承的同轴度，镗孔内壁预留了轴承安装的定位台阶，能限制轴承的轴向窜动，孔的上下方开设的螺纹孔，用于安装顶部的两个锁紧调节柱，这两个调节柱的作用并非单纯的紧固件，在轴承装入中心孔后，通过旋转调节柱端部的锁紧螺母，能对轴承外圈施加均匀的预紧力，消除轴承运行的径向间隙，同时在轴承出现磨损间隙增大时，可通过微调锁紧螺母的下压量补偿间隙，延长轴承的整体使用寿命，无需提前更换轴承组件。

　　支撑块侧面开设的注油孔，直通中心镗孔的轴承安装位，可在设备不停机的状态下完成润滑脂的加注，避免长期干磨导致的轴承过热抱死，注油孔位置设计在支撑块的侧上方，能防止管路输送介质泄漏时的液体倒灌进入轴承腔，污染润滑脂。整个组件的装配逻辑遵循从下到上的层级装配顺序，先将轴承压入主体支撑块的中心镗孔，贴合定位台阶后，装入顶部的两个调节螺柱，调整预紧量后锁紧防松螺母，再将整个组件通过底板的安装孔固定在管路支架或者设备基础面上，最后穿入需要支撑的转动轴，完成整个支撑节点的装配。

　　从安装边界尺寸来看，底板的宽度尺寸适配常规100-150mm规格的槽钢支架安装面，无需额外加装过渡连接板，中心镗孔的高度距离底板安装面的尺寸，匹配同规格管道的中心高设计，能保证安装后转动轴与管道的同轴度，避免轴系偏斜带来的密封件磨损、转动阻力增大问题。这类组装式结构在设计时，特意规避了一体式结构的维护痛点，以往的一体式轴承座在轴承损坏更换时，需要将轴端的连接部件全部拆除，才能将轴承座从轴上抽出，而这种组装式的支撑块，在更换轴承时，只需松开顶部的两个锁紧螺柱，就能将轴承从支撑块的侧向取出，大幅缩减维护作业的操作空间要求，尤其适合管路排布密集、操作空间狭小的车间现场使用。结构的材质选用常规的铸钢材质，兼顾强度与铸造工艺性，表面做防锈氧化处理，能适应多数工业车间的潮湿、多粉尘工况，锁紧螺柱采用高强度合金钢材质，螺纹部位做调质处理，避免反复调整预紧力时出现螺纹滑牙问题。在实际选型应用中，这类支撑座需要匹配对应轴径的轴承，同时要核算支撑点的径向载荷，确保底板与支撑块的衔接强度满足载荷要求，安装时需要保证两个锁紧螺柱的下压量一致，避免单侧受力导致轴承外圈偏斜，出现局部磨损加剧的问题。
