标准办公用回形针金属夹持件结构设计

日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看结构简单，真正做结构设计的时候要考虑的细节一点不少。很多新手建模的时候容易直接画成等直径的圆环弯折，但实际量产的回形针，每一段的弯折半径、平直段长度都有明确的工程边界，不是随便弯成回字形就能用。

先从实际使用场景说，这类回形针主要用来临时夹持2到20页左右的常规A4打印纸，夹持的时候不能刮破纸面，也不能因为纸张的反弹力轻易松脱，所以整个金属丝的弯折过渡段必须做圆滑处理，不能有尖锐的棱边或者折痕死角——如果弯折处的圆角太小，不仅镀锌或者镀镍的表层容易开裂生锈，反复掰动几次金属丝就会在应力集中的位置断裂，使用寿命会大打折扣。

设计的时候首先要确定金属丝的线径，常规办公用回形针一般选用0.8mm到1mm直径的镀锌铁丝或者不锈钢丝，线径太细的话夹持力不足，夹厚纸的时候容易变形张开，线径太粗的话不仅成本上升，弯折的时候需要的力太大，手动掰开夹纸的时候手感会很硬，使用体验很差。整个构件的外形尺寸要控制在合适的范围，长度一般在30mm左右，宽度在8mm上下，这个尺寸刚好能适配常规的文件袋、文件夹收纳，不会因为太长突出纸面刮到其他文件，也不会因为太短夹不住纸张边缘容易滑落。

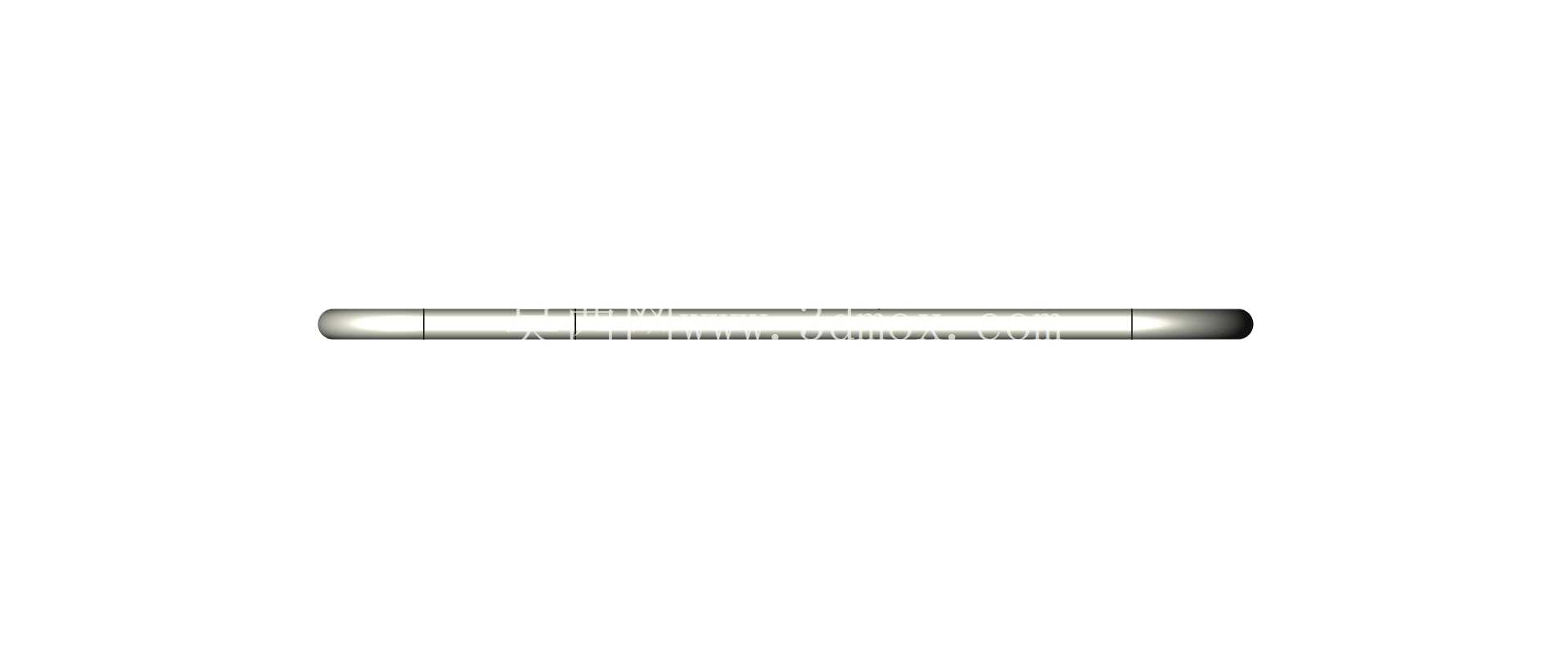

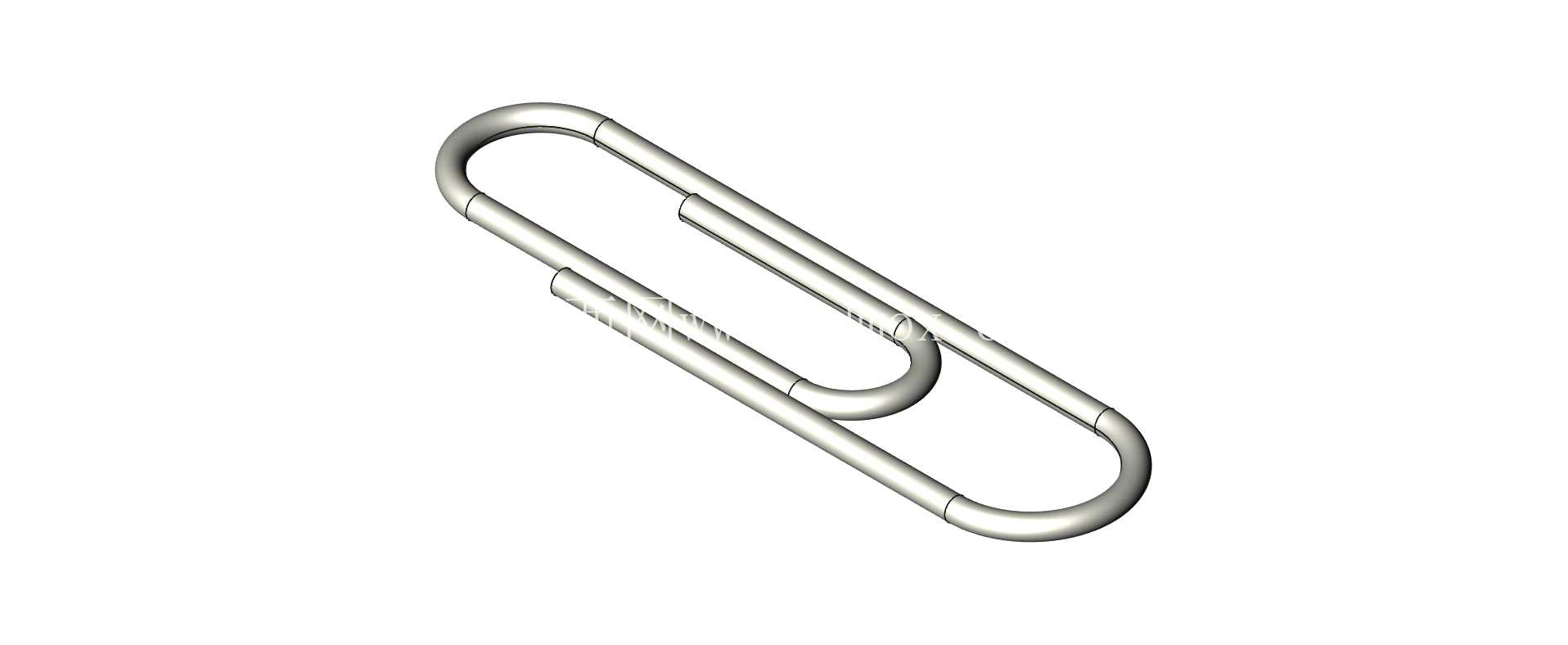

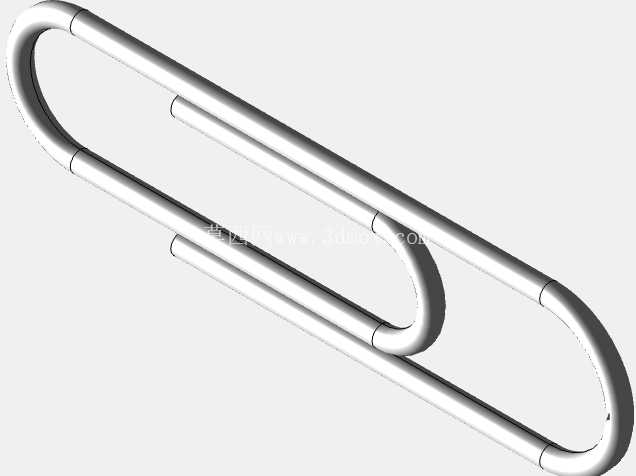

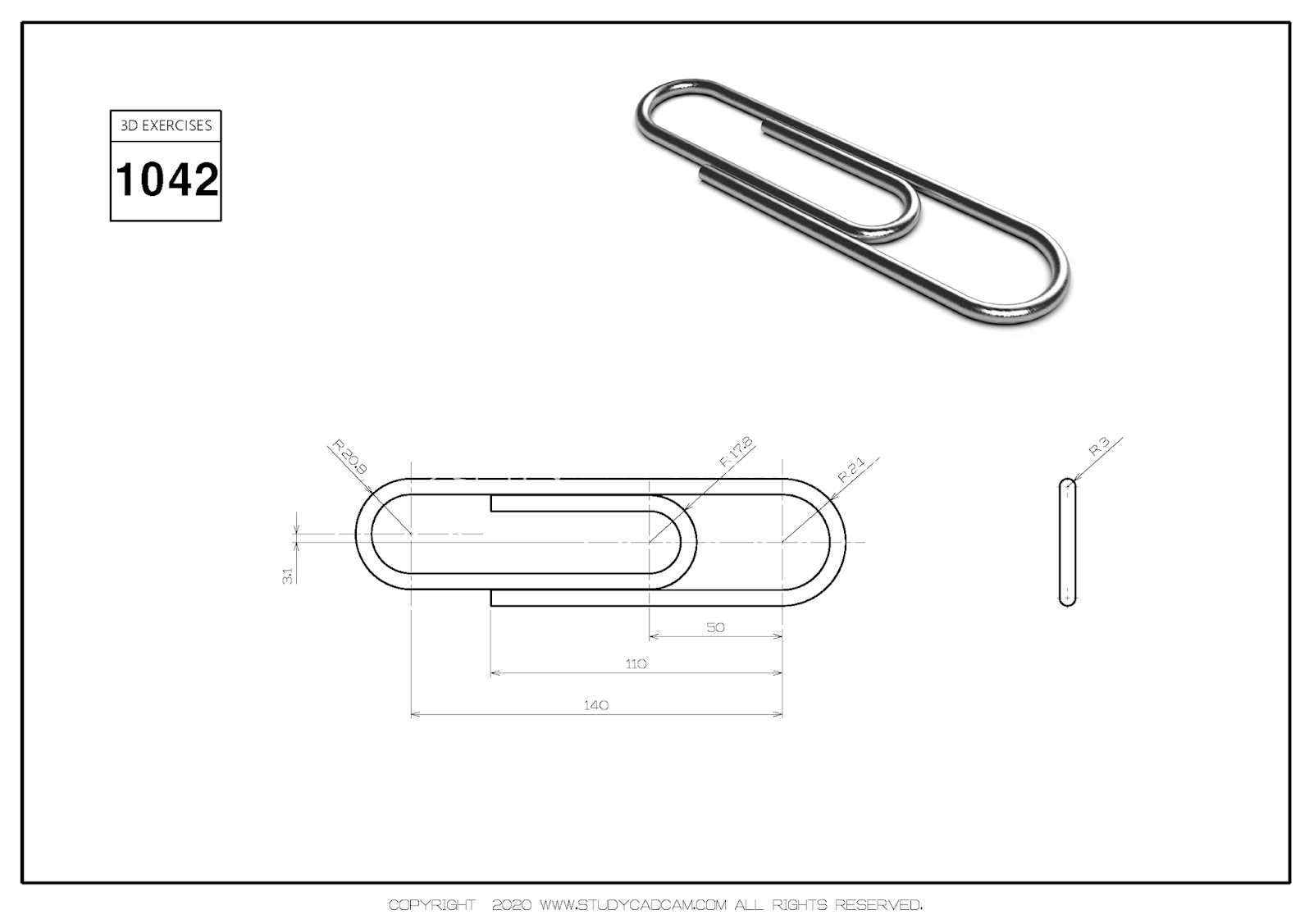

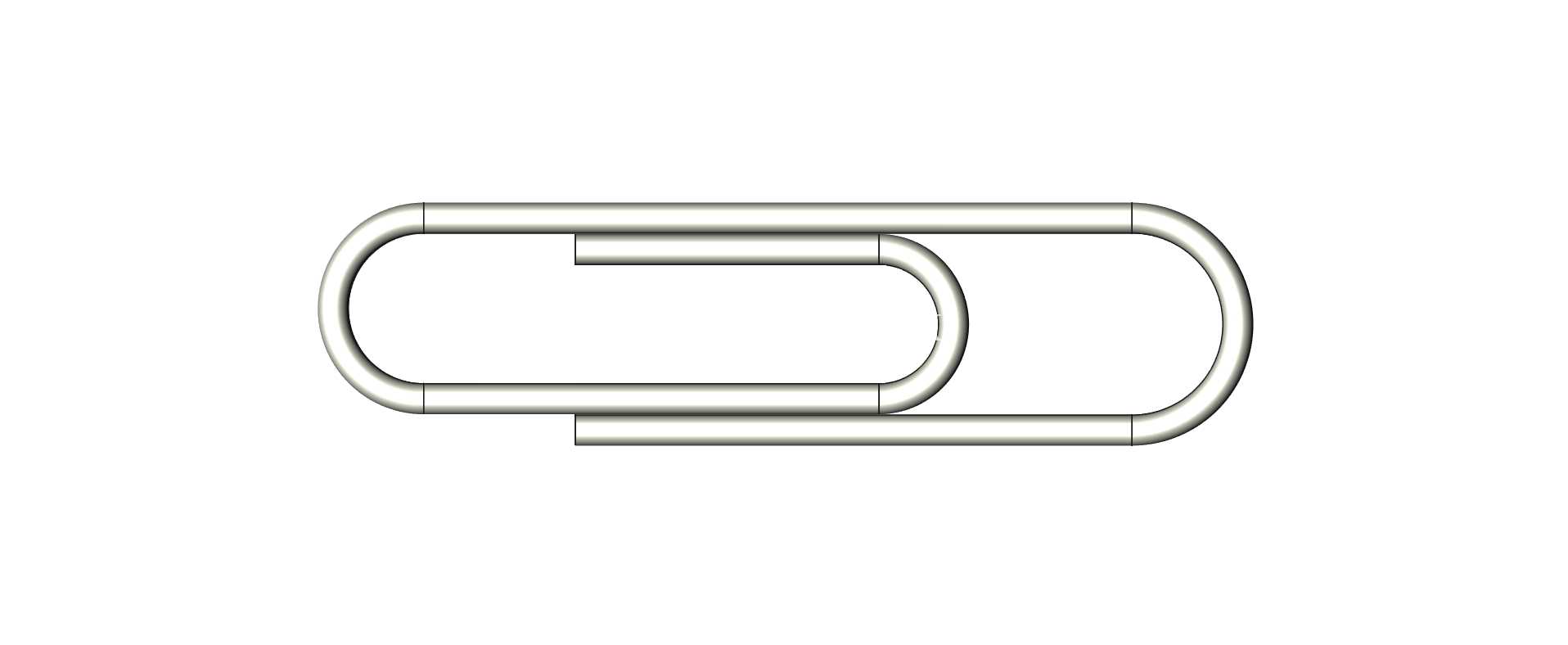

从结构功能上看，回形针的双环弯折结构其实是利用了金属丝的弹性变形，当掰开外侧的环口把纸张塞进去之后，金属丝自身的回弹力会把几层纸张紧紧压在一起，两个平行的平直段是主要的施力面，这两段的平行度公差要控制在0.2mm以内，如果两段不平行，夹纸的时候就会出现一边压得紧一边翘起来的情况，很容易让纸张从松脱的那一侧滑出来。两端的大圆弧过渡一方面是避免尖锐端头刮伤纸面或者划伤手指，另一方面也是给金属丝的弹性变形预留形变空间，不会因为反复开合出现金属疲劳断裂。

建模的时候要特别注意弯折处的曲率连续性，很多初学者做这类零件的时候直接用直角倒圆角，会导致弯折处的应力分布不均匀，实际生产的时候，回形针是用专用的弯折机一次冷弯成型的，每一个弯折点的曲率都要和设备的成型轮匹配，曲率不连续的话，生产的时候会出现卡料，成型后的零件回弹量也没法控制，做出来的成品尺寸一致性很差。另外整个零件的表面要做圆滑处理，不能有建模留下的碎面或者棱角，否则后续做电镀表面处理的时候，棱角位置容易出现镀层厚度不均，防锈能力下降。

安装和使用的边界也要考虑清楚，这类回形针不需要额外的固定结构，依靠自身弹性就能完成夹持，使用的时候张开的开口量不能超过金属丝的弹性形变极限，一般来说最大开口距离控制在5mm以内是比较合理的，超过这个距离金属丝就会出现塑性变形，没法回弹到原来的形状，也就失去了夹持能力。设计的时候还要考虑堆叠收纳的需求，整个零件的外轮廓不能有突出的倒刺或者突兀的弯折，不然多个回形针放在一起的时候会互相勾连，取用的时候很不方便。

很多人觉得这种小零件没什么设计含量，实际上从选材到弯折曲率的确定，再到表面处理的要求，每一个参数都是经过几十年的使用迭代优化出来的，哪怕是1mm线径的偏差、0.5mm的弯折半径调整，都会直接影响最终的使用手感和使用寿命。做三维建模的时候不能只照着外观画个形状，要理解每个结构对应的功能需求，比如内侧的小环为什么要比外侧的环短2mm左右，就是为了夹纸的时候内侧的端头不会直接顶在纸面上，避免夹出压痕甚至戳破纸张，这些细节都是实际使用中总结出来的工程经验，不是凭空想出来的结构。
