阶梯式异形机械支撑结构件

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1199195
  • 阶梯式异形机械支撑结构件

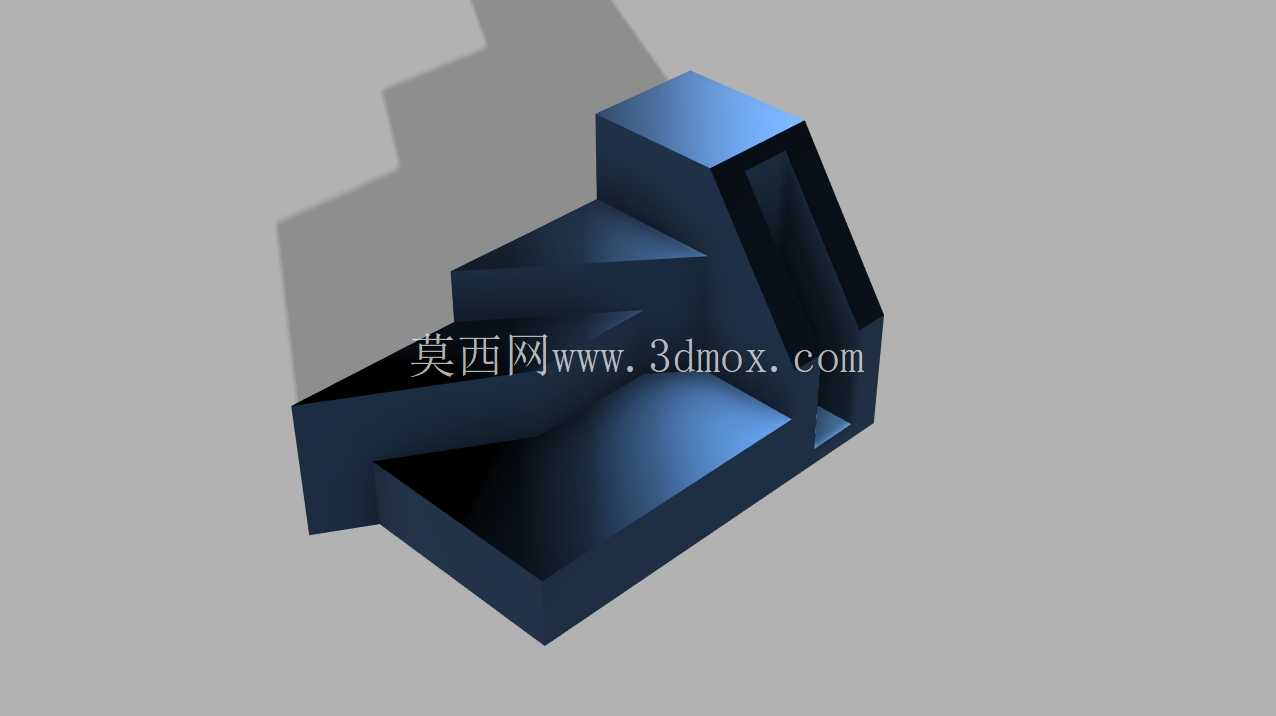

该结构件属于机械传动与支撑系统中的异形承载部件,常见于凸轮加工设备的工位定位模块、小型数控实训台的工件装夹基座,也可作为自动化生产线中阶梯式物料承托的非标定制构件使用。从实际应用场景来看,这类带阶梯落差的块状支撑件,多布置在加工工位的侧边,用来承托不同高度的待加工凸轮坯料、定位工装的垫块,或是作为小型气动元件的安装基座,其阶梯面的高度差是根据对应工位的加工行程、送料高度差提前匹配设计的,避免额外加装调整垫片带来的装配累积误差。

从功能特性上看,该构件采用一体化实心块体结构,没有额外的拼接焊缝或连接螺栓孔位,整体刚性表现优异,在承受凸轮加工过程中产生的断续切削冲击力时,不会出现拼接结构常见的松动、位移问题。构件右侧的内凹槽位是专门的安装避让空间,用来嵌入安装接近开关或是小型气动推料元件,槽体的深度与宽度刚好匹配常用的M8规格传感器安装尺寸,不需要额外加工扩孔即可完成元件固定;三个阶梯平面的平面度公差控制在0.02mm以内,每个阶梯面的边缘都做了0.5mm的倒角处理,既可以避免装配时划伤操作人员,也能消除机加工过程中产生的边缘毛刺对定位精度的影响。构件底部预留了两个沉头安装孔位,孔位间距符合通用工装平台的T型槽间距标准,可以直接通过内六角螺栓固定在标准工作台上,不需要额外制作过渡连接板。

设计思路上,该构件没有采用常规的等厚块体叠加方案,而是选择一体化铣削成型,主要是考虑到实训场景下学员需要反复拆装、调整工位,一体化结构的抗磕碰能力远强于拼接结构,即使学员操作时出现工具磕碰、工件坠落撞击的情况,也不会出现结构变形、连接失效的问题。阶梯的高度差设置遵循了凸轮加工的工序排布逻辑:最下层阶梯对应坯料上料工位的高度,中间层对应粗加工工位的支撑高度,最上层阶梯对应精加工后的检测工位高度,三个高度差刚好匹配加工中心主轴的三个常用Z轴坐标位置,减少加工过程中Z轴的空行程距离,提升实训加工的效率。构件的外形尺寸控制在120mm×80mm×100mm的范围内,安装边界不会超出标准150mm间距的T型槽工作台范围,相邻工位安装同类型构件时不会出现空间干涉,同时整体重量控制在1.2kg左右,学员单人即可完成拆装调整,不需要借助起重工具。

从加工实现的角度来看,该构件的所有加工面都可以通过三轴加工中心一次装夹完成,除了右侧内凹槽需要用到加长立铣刀之外,其余阶梯面、安装孔都可以用常规刀具加工完成,加工工序简单,适合作为数控铣削实训的实操案例,学员可以通过加工该构件掌握平面铣削、槽类加工、沉孔加工的基本工艺参数设置,也能直观理解阶梯式支撑结构在实际设备中的布置逻辑。构件的非加工面保留了铣削后的自然纹理,不需要额外做表面氧化或喷涂处理,降低加工成本的同时,也方便学员观察加工过程中的刀具磨损痕迹,理解切削参数对表面质量的影响。在实际的工业设备应用中,这类结构件会根据具体的工位负载调整材质,轻载场景下使用6061铝合金加工,重载场景下则更换为45号钢并做调质处理,表面发黑防锈,而本次的实训用模型采用铝合金材质参数设计,兼顾加工难度与结构强度的平衡,适合教学场景下的实操练习。
