小型黄色斜口零件存储收纳箱设计

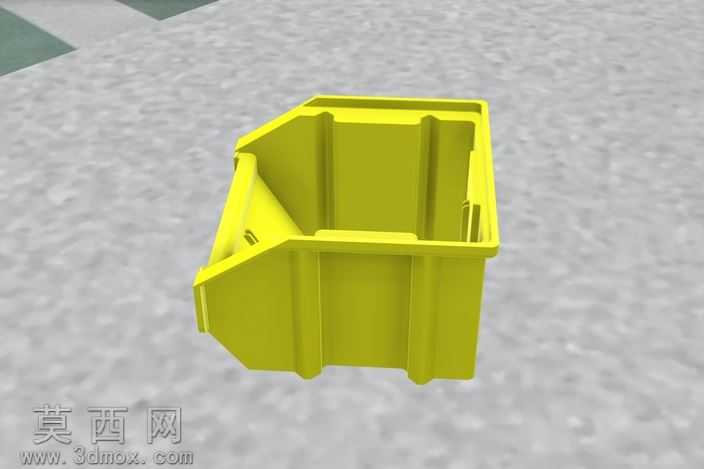

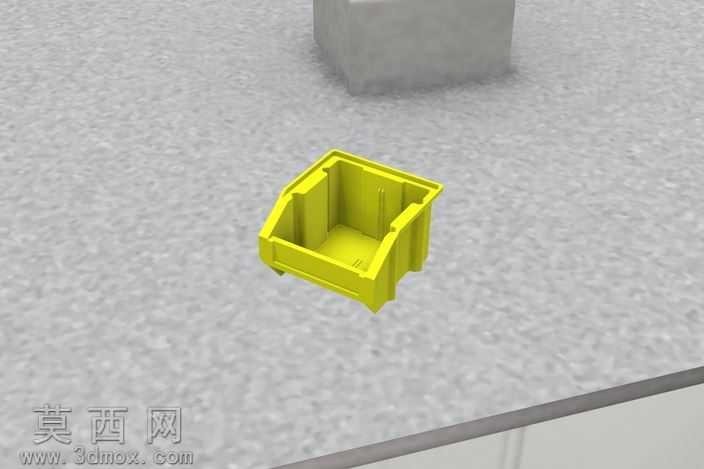

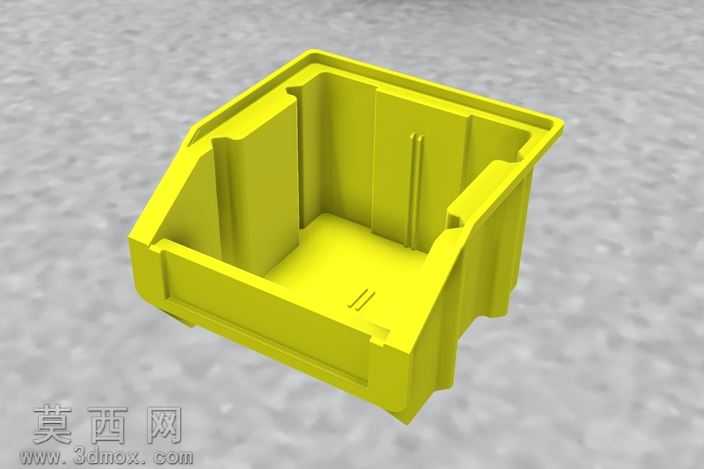

本作品为小型斜口式零件存储收纳箱的三维设计成果，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循工业仓储容器的实际生产尺寸规范，对箱体每一处结构都做了精准的特征还原。首先从箱体基础轮廓搭建开始，通过草图绘制确定箱体上口宽、下底窄的斜向敞口轮廓，斜口角度经过反复调整，既保证取放零件时手部操作有充足空间，也避免斜度过大导致内部存放的小型零件滑出。箱体侧壁采用加强筋结构设计，在建模时通过凸台拉伸特征生成纵向与横向交错的加强筋，有效提升薄壁箱体的结构强度，降低实际注塑生产时的材料用量，同时避免箱体堆叠承重时出现侧壁变形的问题。箱体底部设计有定位卡槽结构，可与同规格存储箱的顶部凸起实现精准嵌合，满足多层堆叠存放的使用需求，建模时对卡槽的配合公差做了合理预留，保证堆叠时拆装顺畅无卡滞。箱体前侧的斜向取料口做了圆弧过渡处理，通过圆角特征消除锐边，避免取放零件时划伤操作人员手部，也减少塑料件锐边处的应力集中问题，提升产品使用寿命。材质渲染阶段，为箱体赋予亮黄色PP塑料材质，调整材质的漫反射、粗糙度与高光参数，还原工业级PP塑料半哑光的质感，同时对箱体边缘做了细微的倒角反光处理，让渲染效果更贴近真实注塑产品的外观表现。场景渲染采用灰色磨砂地面作为承载面，添加柔和的环境漫反射光照，清晰展现箱体的结构轮廓与色彩特征，无过度光影干扰结构展示。设计思路围绕小型五金零件、电子元器件的分类存储需求展开，整体尺寸适配常规工作台面与货架层板空间，敞口斜向设计无需完全抽出箱体即可快速取放内部物料，箱体背部设计有挂孔结构，可配合挂钩实现壁挂式安装，满足不同场景的存储使用需求，整体结构无冗余设计，兼顾实用性与生产工艺可行性。
