带Z轴探测功能的集成式J头喷嘴结构设计

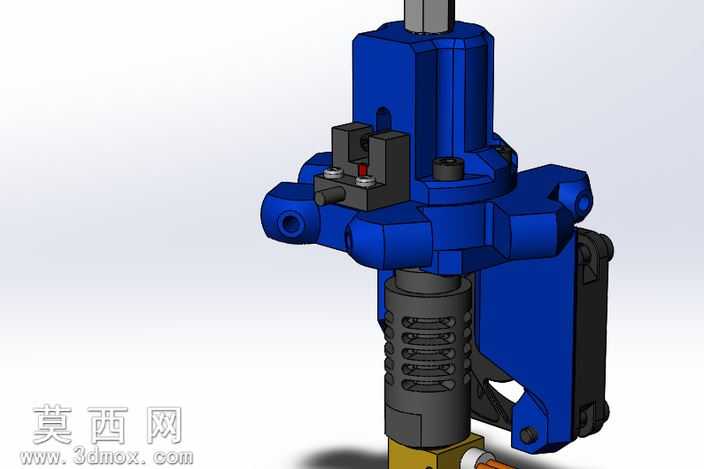

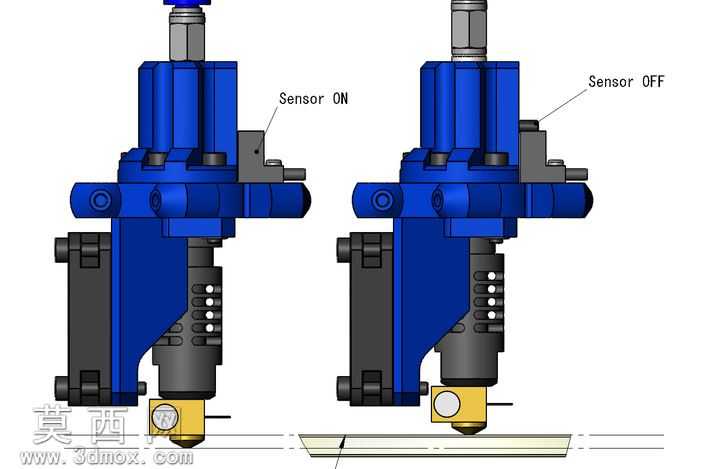

本作品为集成Z轴探测功能的J头喷嘴概念设计方案，采用三维参数化建模完成整体结构搭建，建模过程中对各零部件的装配干涉、运动行程做了全流程校验，确保各活动部件的动作逻辑符合实际使用需求。模型整体采用模块化分层设计，主体承载结构使用高刚性工程塑料材质做外观渲染，呈现出深蓝色哑光磨砂的工业质感，活动探测模块采用深灰色金属质感渲染，突出耐磨部件的材质属性，喷嘴出料端采用黄铜色金属材质渲染，区分出高温工作区域的部件特征。结构上集成了接触式位置传感单元，分别呈现了传感器触发与未触发两种工作状态：当喷嘴下行接触工作面时，内部弹性复位结构被压缩，传感单元触发到位信号，即图中Sensor ON状态，此时设备可判定当前Z轴高度位置；当喷嘴抬升离开工作面，内部弹簧结构推动探测部件复位，传感单元断开信号，即图中Sensor OFF状态，完成一次位置探测动作。设计思路上打破了传统喷嘴与Z轴测头分离的布局，将位置探测功能直接集成在喷嘴本体上，无需额外安装独立测头，有效缩减了执行端的安装空间，减少了多部件安装带来的累计误差。建模过程中对内部弹簧的预压缩量、传感触发的行程阈值、喷嘴出料口的同轴度都做了参数化约束，可根据不同的喷料流量需求、探测精度要求快速调整对应尺寸参数。各连接部位的紧固件、密封件都按照通用工业标准选型建模，保证后续结构落地时的零部件通用性，降低加工与装配成本。整体结构布局紧凑，活动部件的运动路径无冗余设计，探测动作与喷料动作互不干涉，可适配多种需要实时Z轴高度定位的喷印、点胶、涂覆类设备使用，在保证探测精度的同时，有效提升了执行端的集成度。
