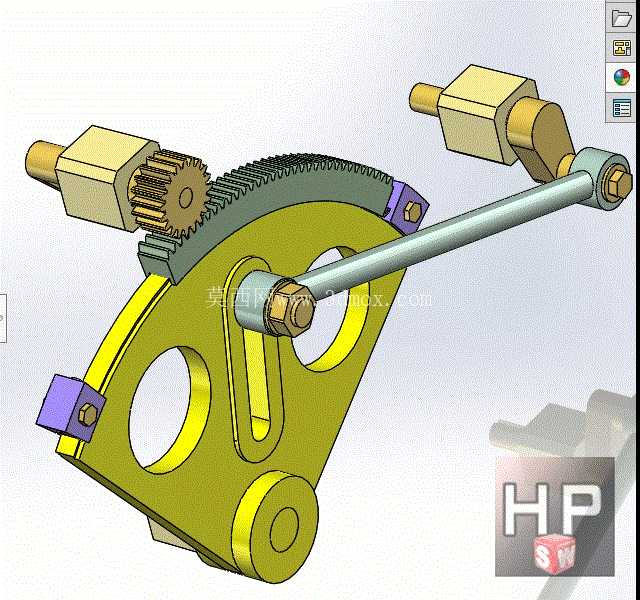

压铸生产用停留摇杆执行机构

　　在压铸生产的取件、喷涂、冷却工位的工序衔接环节，这类停留摇杆机构是衔接不同工位动作的核心执行构件，主要承担工件在工序间的短暂停留定位、工位间的小范围摆转输送功能，区别于连续运转的传动构件，它需要在摆转行程的两个端点位置具备稳定的停留锁止能力，避免工件在等待下一工序动作时出现位置偏移，影响后续喷涂均匀度或者取件机械手的抓取精度。从结构设计逻辑来看，整个机构采用摇杆加连杆的组合传动形式，没有采用复杂的凸轮或者伺服驱动结构，核心是通过连杆铰接点的位置排布，让摇杆摆转到设定工位位置时，传动连杆处于接近死点的位置，不需要额外的锁止销或者制动结构就能实现位置保持，这种设计的优势在于纯机械结构的可靠性更高，在压铸车间高温、存在金属粉尘的工况下，不会因为传感器积灰、制动件磨损出现停留位置失准的问题，日常维护只需要定期检查铰接点的润滑状态即可，不需要频繁调整电控参数。

　　安装边界方面，整个机构的安装底座预留了标准的螺栓固定孔位，适配压铸机周边工装架的通用安装孔距，摇杆的摆转角度可以通过调整连杆的铰接偏心距进行小范围修改，不需要重新加工主体构件，就能适配不同尺寸压铸工件的停留位置需求，摇杆末端的工件承载位预留了工装夹具的安装接口，可以根据工件的外形更换对应的定位托块，不需要改动主体摇杆结构。实际应用中，这类机构常配套在中小型冷室压铸机的周边自动化线体上，负责承接压铸机开模后推出的铸件，在停留位置等待风冷或者喷涂脱模剂的工序完成后，再摆转将工件输送到下一输送工位，相比采用多轴机械手完成同样的停留转移动作，这种纯机械摇杆结构的动作节拍更稳定，单次摆转停留的循环时间可以控制在固定区间，不会因为电控信号延迟出现节拍波动，能很好匹配压铸机固定的开模、合模周期，避免因为工位衔接超时影响整线生产效率。

　　设计过程中需要重点关注铰接点的载荷分布，因为摇杆在停留位置时会承受工件的全部重量，加上工件从压铸模推出时带有的惯性冲击力，所以铰接位置的销轴需要采用耐磨合金钢材质，配合自润滑衬套，减少长期往复摆转带来的磨损量，避免摇杆出现摆转间隙导致停留位置偏移。另外摇杆的臂长设计需要兼顾摆转半径和周边设备的安全距离，摆转过程中不能和压铸机的动模板、喷涂机构的运动路径产生干涉，所以在建模阶段就需要把周边关联设备的运动包络线导入装配环境，做完整的干涉检查，确保整个摆转行程内所有构件都保留足够的安全间隙。

　　机构的动力输入端可以配套标准的旋转气缸或者普通减速电机，不需要采用高精度的伺服驱动，因为停留位置的精度是靠机械结构本身保证的，驱动件只需要提供稳定的摆转扭矩即可，这样能大幅降低整套机构的制造成本，也方便车间后期的备件更换，不需要做复杂的驱动参数调试。在工件停留的位置，机构本身的结构不会遮挡工件的冷却或者喷涂作业面，摇杆的主体结构采用镂空的型材焊接形式，既减轻了自身重量，降低驱动端的负载，也能让冷却气流顺利通过，带走工件携带的热量，减少热量传递到铰接位置导致润滑脂失效的问题。
