卧式圆柱金属储油罐体结构设计

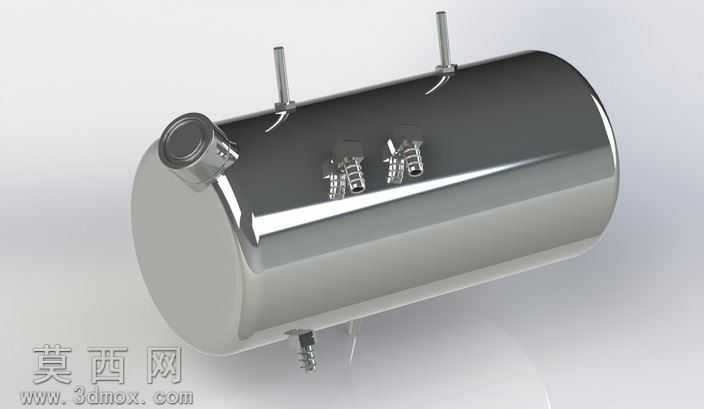

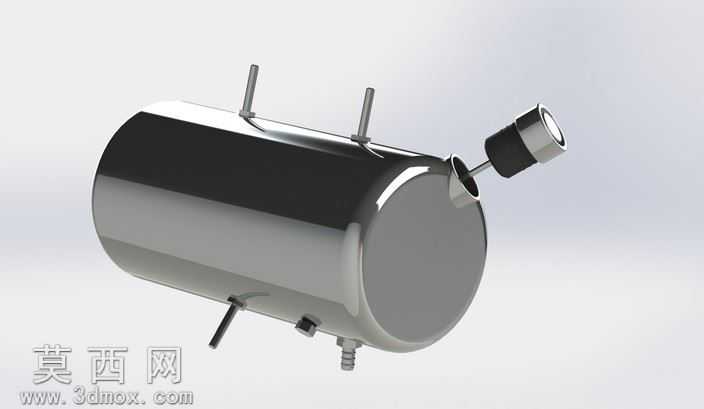

本作品采用三维参数化建模方式完成卧式圆柱储油罐体的全结构设计，建模过程中先以基准轴为核心定位，绘制罐体主体的圆形截面轮廓，通过拉伸特征生成等径直筒段，再对筒体两端采用标准椭圆封头结构做封边处理，保证罐体承压时的应力分布均匀，避免直角结构带来的应力集中问题。建模阶段对所有接口位置做了精准的坐标定位，在筒体顶部设置两个垂直向上的管路接口，用于油气排出或液位检测部件的安装，在筒体侧上方设置大口径人孔/注油口结构，搭配带密封槽的法兰端盖，可实现检修、注油功能的同时保证密封性能，在筒体底部设置排污/出油接口，满足日常油料取用和罐底杂质清理的使用需求。材质渲染阶段采用高反光不锈钢金属材质，调整材质的粗糙度、金属度参数模拟抛光金属罐体的真实质感，对接口处的螺纹、法兰密封面做了细节纹理处理，还原金属加工件的表面特征，场景中添加柔和的环境光与定向补光，突出罐体圆柱曲面的光影过渡效果，清晰呈现各部件的结构层次。设计过程中充分考虑储油罐体的实际使用需求，筒体壁厚按照常压储液容器的标准做参数化设置，所有外接接口的法兰尺寸、螺纹规格均参考通用管路标准设计，各接口与筒体的连接位置做了圆角过渡处理，模拟实际焊接工艺的圆滑过渡结构，避免建模中出现尖锐连接的不合理结构。整体模型结构完整，各部件可单独拆分编辑，既可以作为石油存储场景的可视化展示模型，也可用于储油设备的结构教学、方案演示使用，模型的参数化特征支持后续根据不同容积需求调整筒体长度、直径参数，快速生成不同规格的储油罐体方案。
