基础作业用迷你水平直向钻孔装置

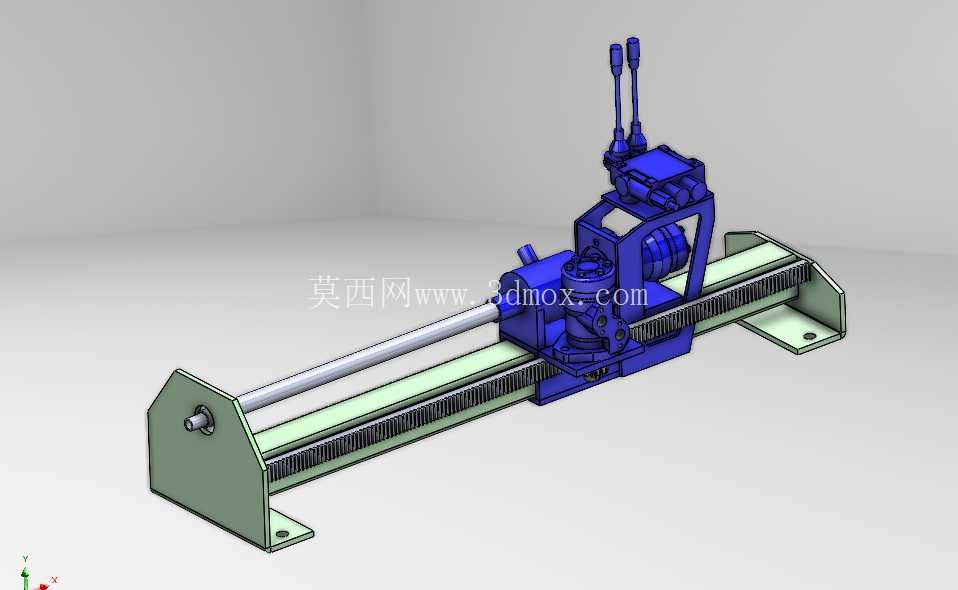

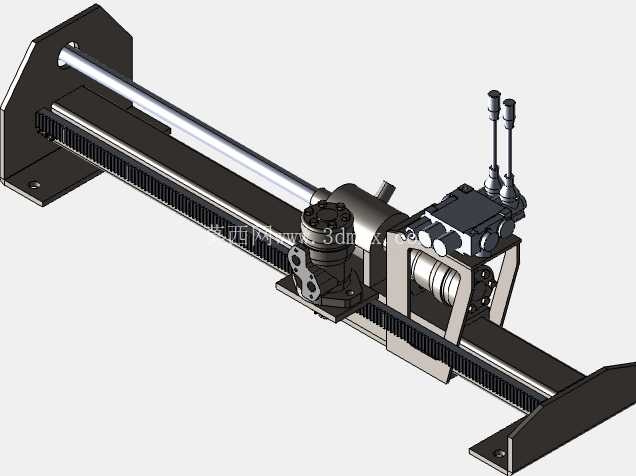

　　从结构布局来看，整机采用卧式长导轨承载形式，底部的安装支架预留了地脚固定孔位，作业时可以直接通过膨胀螺栓固定在作业面的硬化基础上，不需要额外浇筑复杂的设备安装基座，单条导轨的有效行程覆盖了常规小口径管线穿设的钻孔深度需求，能够满足0到1.2米范围内的水平直孔作业，导轨采用光轴加齿条的组合导向传动形式，光轴负责承担钻削过程中的径向载荷，保证钻具进给过程中不会出现径向跳动，齿条则配合进给机构上的齿轮实现精准的手动进给控制，操作人员可以通过顶部的操作手柄实时控制进给速度，遇到硬质土层或者夹杂碎石的工况时，可以随时降低进给量，避免钻杆卡滞或者崩断钻具。在市政管线布设、小型土建配套施工场景里，经常会遇到需要从地面基础层侧向开孔，穿入低压电缆、小口径给排水或者通讯穿线管的作业需求，这类作业往往作业空间狭窄，大型定向钻设备根本无法进场，传统人工掏孔不仅效率极低，还容易出现孔道偏斜、孔壁坍塌的问题，这款迷你水平直向钻孔装置就是针对这类零散、小深度的基础水平钻孔需求设计的。

　　钻具的动力单元集成在滑动载台上，载台与导轨之间采用自润滑铜套配合，长时间作业也不会出现卡顿问题，动力头的输出轴采用标准的钻夹头接口，可以根据实际钻孔孔径需求更换不同直径的麻花钻或者螺旋钻杆，适配直径20mm到110mm范围内的水平钻孔作业，针对埋地电缆穿设的场景，还可以更换成扩孔钻具，在先导孔完成后一次性扩孔到电缆穿管需要的孔径，不需要多次反复进退钻具。整机的操作端全部集中在滑动载台的上部，两个操作手柄分别负责进给锁止和进给驱动，操作人员站在设备侧方就可以完成全部操作，不需要俯身贴近作业面，能够有效避免钻孔过程中出土飞溅带来的安全隐患。

　　设备的整体宽度控制在0.3米以内，长度在完全收回状态下不超过1.5米，即使是在宽度不足0.5米的管沟侧壁、建筑外墙基础旁的狭窄空间里，也能顺利完成安装就位，不需要额外开挖设备操作坑。在设计思路上，这款设备完全舍弃了非必要的复杂功能，没有配置复杂的自动进给和电控系统，全部采用纯机械传动结构，不仅降低了设备本身的制造成本，也让现场维护变得极其简单，作业现场即使没有专业维修人员，只要具备基础机械常识的施工人员就可以完成易损件的更换和日常保养，非常适合零散施工队伍在野外无供电配套的场景下配合小型动力源使用，针对部分没有市电接入的作业场景，动力单元还可以适配液压马达接口，配合小型汽油液压动力站就能完成作业，不需要拉扯长距离的供电线缆。钻削过程中产生的渣土会顺着螺旋钻杆的叶片直接排出到孔口外侧，不需要额外配置冲孔排渣的供水系统，既减少了作业过程中的用水量，也避免了泥浆污染作业面的问题，尤其适合在小区内部、厂区道路旁这类对施工清洁度有一定要求的作业场景使用。设备的机架部分采用型钢焊接成型，焊后经过时效处理消除焊接应力，长期使用也不会出现导轨安装基准变形的问题，所有外露的传动部件都预留了润滑注油孔，日常作业前只需要在齿条、光轴表面涂抹少量润滑脂，就能保证设备长时间顺畅运行。

　　和大型水平定向钻设备相比，这款迷你钻孔装置不需要提前做复杂的作业面勘测，也不需要配备专业的定向操作手，普通施工人员经过半小时的简单培训就能独立操作，钻孔的直线度依靠刚性导轨保证，只要安装时将导轨调整到水平状态，钻出来的孔道上下偏差不会超过5mm，完全能够满足小口径电缆、管道穿设的精度要求，不会出现孔道偏斜导致穿管受阻的问题。在安装边界上，设备固定时只需要在作业面预留0.4米见方的平整硬化面即可，如果是软土地基作业，只需要在支架下方垫上厚度不小于20mm的钢板，分散设备的接地压力，就能避免作业过程中设备移位导致孔道偏斜。针对不同的作业土质，设备可以配套不同形制的钻具：在普通黏土层作业时使用标准螺旋钻杆就能高效钻进，在夹杂少量碎石的回填土层作业时可以更换合金钻头，提升钻具的耐磨性能，在硬度较高的原状土层作业时，可以降低进给速度，通过多次往复进退钻具的方式排出孔内渣土，避免钻杆被土体抱死。
