径节齿轮参数核算配套计算工具

在跨制式机械传动系统的设计、测绘与维修场景中，径节齿轮的参数换算一直是不少结构工程师容易出错的环节——英制径节体系与公制模数体系的转换、配对齿轮的中心距校核、齿顶圆尺寸的双向验证，往往需要反复核对公式，手动计算时稍有疏忽就会出现参数偏差，导致后续加工的齿轮啮合间隙异常、传动卡滞甚至无法装配。这套径节齿轮计算工具，正是针对这类实际工程痛点搭建的参数核算逻辑，覆盖了从单齿轮参数校验到配对齿轮中心距计算的全流程需求。

从实际应用场景来看，这类计算逻辑主要服务于三类工程需求：其一是进口英制设备的齿轮备件测绘替换，不少老旧进口设备的传动齿轮采用径节制设计，测绘时拿到齿顶圆实测值、齿数后，需要快速反推径节值，匹配对应的标准径节系列，避免选到非标准参数增加加工成本；其二是新设计传动结构时，若需要兼容既有英制径节齿轮的安装接口，可通过齿数、预设中心距反推适配的径节参数，保证传动比与安装边界同时满足设计要求；其三是教学与建模过程中的参数校验，在三维软件中搭建径节齿轮模型时，可通过这套逻辑核对齿顶圆、分度圆、中心距的数值是否匹配，避免建模参数错误导致后续装配干涉。

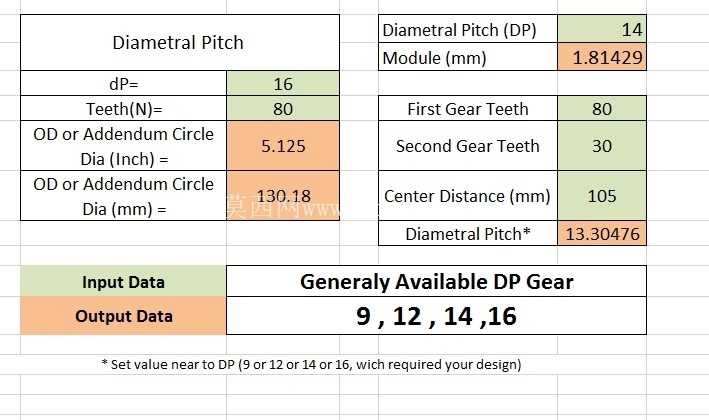

从功能逻辑来看，这套计算体系覆盖了径节与模数的双向转换、单齿轮齿顶圆的英寸与毫米单位换算、配对齿轮的中心距核算、标准径节系列匹配几个核心模块。实际使用时，既可以输入已知的径节、齿数，直接算出对应的齿顶圆尺寸、公制模数等效值，也可以输入实测的齿顶圆直径、配对齿轮齿数、实际安装中心距，反推最接近的标准径节值，省去手动翻查标准、反复代入公式计算的过程。其中标准径节匹配模块，特意筛选了机械传动中最常用的9、12、14、16四个常用径节档位，计算时会自动给出与理论计算值最接近的标准径节选项，方便工程师直接选用标准系列参数，降低后续齿轮加工的刀具成本与采购周期。

从设计思路上，这套计算逻辑完全贴合一线机械工程师的实际作业习惯，没有设置冗余的复杂参数项，所有输入输出项都是齿轮测绘、设计过程中必须获取的核心参数：输入项仅保留径节/模数、齿数、齿顶圆直径、配对齿轮齿数、中心距几个可直接测量或明确给定的参数，不需要额外输入变位系数、压力角等需要复杂测算的参数，适配快速核算、现场测绘的使用场景；输出项则同时给出英制与公制两套单位的数值，避免跨单位换算时出现小数点错位的低级错误，比如齿顶圆尺寸会同时输出英寸值与毫米值，径节值会同步给出对应的公制模数值，配对计算时直接输出公制单位下的中心距结果，不需要工程师再做二次单位转换。

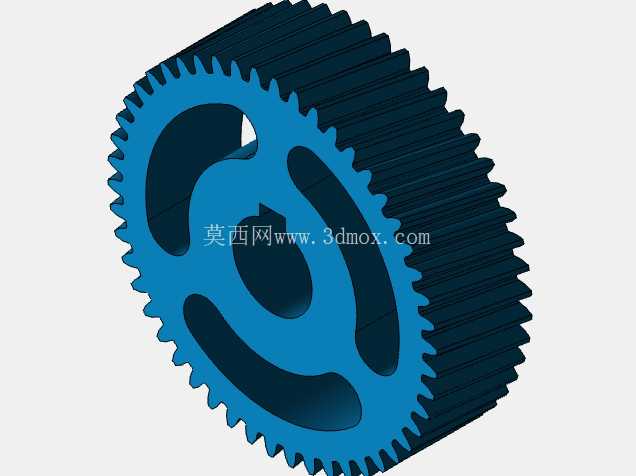

从安装与适配边界来看，这套计算逻辑对应的参数覆盖范围，完全满足常规中小功率传动场景的径节齿轮设计需求：可核算的径节范围覆盖常用的9-16DP区间，对应公制模数约1.588mm到2.822mm，适配的单齿轮齿数覆盖常规传动的常用齿数区间，配对中心距核算范围覆盖100mm左右的常规中小传动箱安装边界，不管是小型输送设备的传动箱、进口轻工设备的备件替换，还是教学演示用的齿轮传动结构设计，都能通过这套逻辑完成核心参数的快速校验。实际建模过程中，用这套计算逻辑输出的参数搭建齿轮三维模型，可直接保证配对齿轮的中心距与设计安装位完全匹配，齿顶圆尺寸与腔体的避空位预留量吻合，不会出现建模完成后装配时发现中心距偏差、齿顶碰撞的问题，能大幅减少建模过程中的参数反复调整时间。

不少工程师在处理英制径节齿轮时，容易混淆径节与模数的转换公式，或是在计算中心距时忘记将径节转换为模数再代入计算，导致最终加工出来的齿轮中心距偏差几毫米，完全无法装配。这套计算逻辑将所有转换公式内置，只需要填入已知的实测值或设计值，就能直接输出准确的核算结果，相当于把工程师日常积累的径节齿轮计算经验固化成了标准化的核算流程，哪怕是刚接触英制传动设计的新人，也能快速得到准确的参数，避免因公式记忆错误导致的设计失误。在现场测绘维修场景中，工程师不需要携带厚重的机械设计手册，只需要测量出齿轮的齿顶圆直径、数出齿数、测量出两齿轮的实际安装中心距，就能快速匹配到对应的标准径节，确定备件的加工参数，大幅缩短现场测绘的时间，提升维修备件的加工效率。
