方形法兰带座外球面UCF205轴承安装座

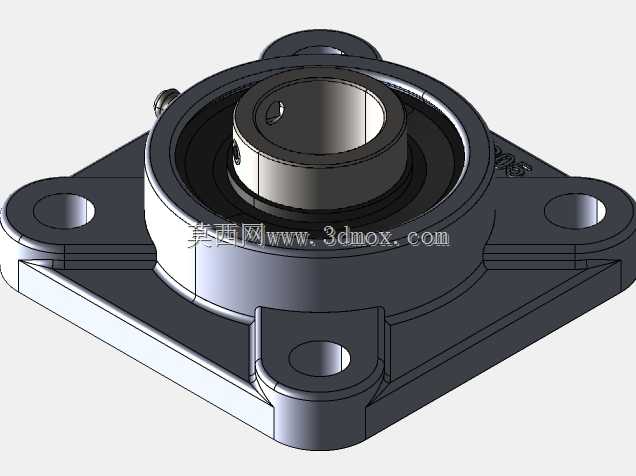

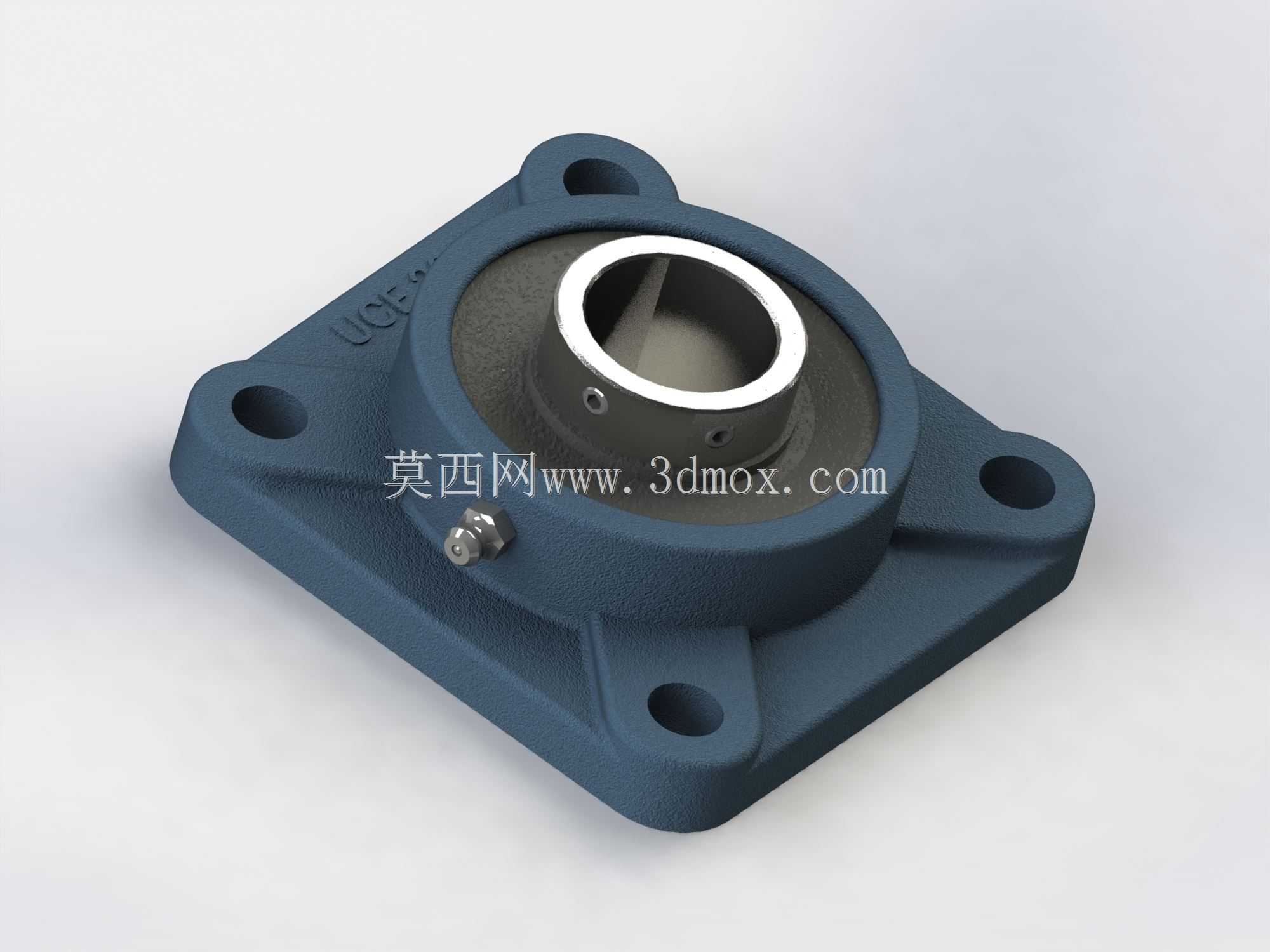

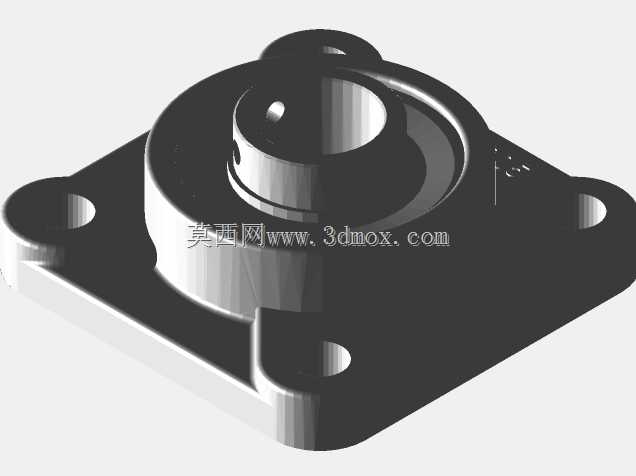

　　这类方形法兰带座外球面轴承安装座，是轻工输送、机床辅机、小型农机传动段最常用的支撑部件，日常在皮带输送机改向辊端、小型机床进给机构支撑位、食品生产线传动辊安装点都能见到它的身影，核心作用是给旋转轴提供稳定的径向支撑，同时补偿轴系安装时产生的少量同轴度误差，降低现场安装的对位精度要求。从结构设计来看，整体采用方形四孔安装法兰布局，四个安装沉孔均匀分布在方形底座的四个角位，安装时可以直接通过螺栓将整个座体固定在设备的安装立板或者机架平面上，不需要额外加工复杂的轴承安装孔位，能大幅缩减现场装配的工时。座体本身采用铸铁一体铸造成型后做表面防锈涂装，内部嵌入的外球面轴承自带顶丝锁紧结构，轴穿入轴承内孔后，

　　拧紧内圈上的两个紧定顶丝就能实现轴与轴承内圈的周向固定，不需要额外加工轴肩或者锁紧螺母位，适配光轴的快速装配需求。设计时需要重点关注几个安装边界尺寸：首先是四个安装孔的中心距，这是现场安装时核对机架开孔位置的核心参数，直接决定座体能不能顺利装到现有设备上；其次是轴承内孔的公称直径，对应适配的轴径尺寸，选型时必须和配套传动轴的直径匹配；再者是座体的总厚度与中心高，也就是轴承内孔中心到安装法兰贴合面的垂直距离，这个尺寸直接关系到传动轴的安装高度，会影响整条传动线的辊面水平度，设计选型时如果中心高偏差过大，会导致传动带跑偏、辊轴卡滞等问题。另外座体上预留的注油孔结构，可以在设备日常维护时直接向轴承内部补充润滑脂，不需要拆解整个座体，

　　能延长轴承的维护周期，适合多粉尘、工况相对复杂的生产现场使用。和立式菱形座轴承相比，方形法兰座的四个安装点受力更均匀，在承受一定径向冲击载荷的工况下稳定性更好，比如小型破碎机的给料辊端、振动输送机的支撑端，这类带轻微冲击的传动位置，方形座的抗振表现要优于两孔安装的菱形座。建模时需要注意还原轴承内圈的球面配合特征，外球面轴承和座体的配合是球面接触，这也是它能补偿轴系偏斜的核心结构，不能简单做成圆柱孔配合，否则就失去了带座外球面轴承的调心特性；同时座体上的铸造圆角、安装沉孔的倒角、紧定顶丝的安装位都需要准确还原，避免后续出工程图时出现加工尺寸偏差。
