日内瓦机构参数化计算设计工具

在自动化转位、多工位间歇送料的设备场景中，日内瓦机构也就是槽轮机构，是实现精准间歇分度的核心传动部件，广泛应用于轻工包装、机床转台、电影放映机输片、多工位装配线等需要周期性转位停顿的工况中，其核心作用是将主动件的连续匀速旋转，转化为从动槽轮的周期性间歇转动，在停顿工位完成装配、检测、上料等工序动作，相比凸轮分度、棘轮传动，日内瓦机构结构简单、传动平稳、分度精度易控制，在中低速间歇传动场景中应用占比极高。

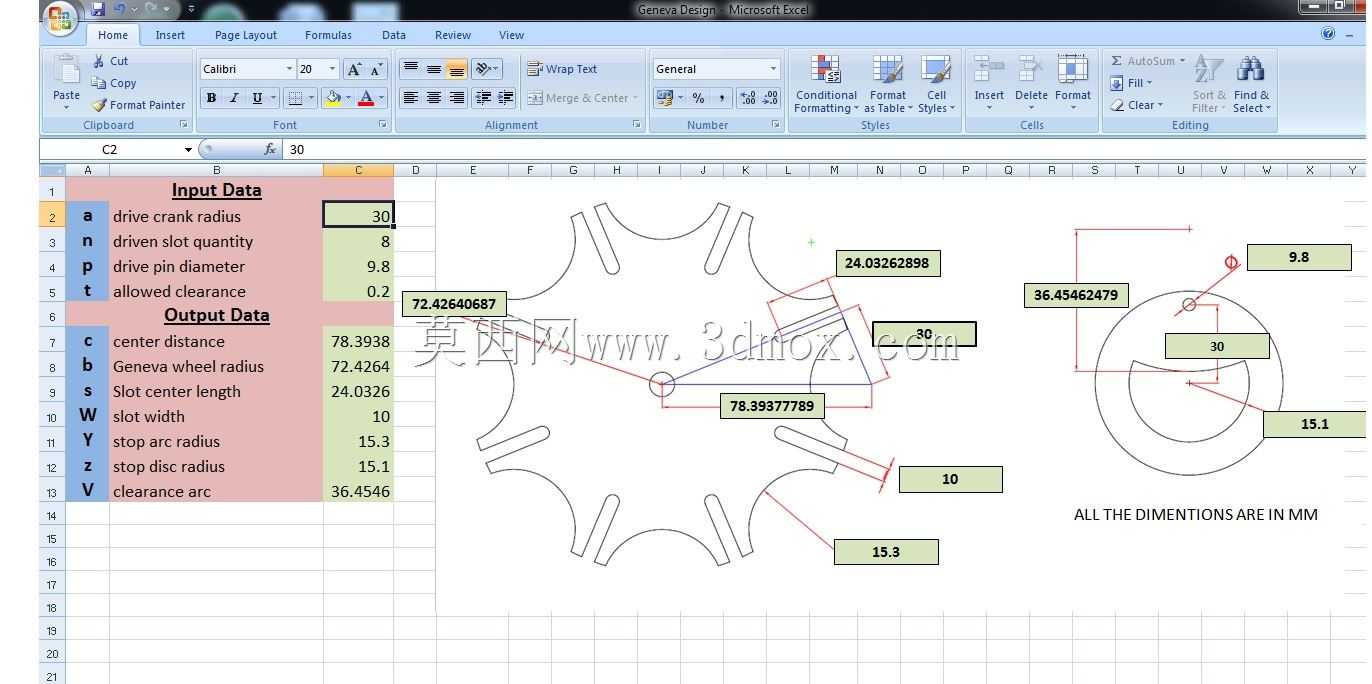

这套计算工具围绕外啮合日内瓦机构的设计逻辑搭建，覆盖从输入参数到输出全尺寸的完整计算链路，设计时首先需要明确主动拨盘的曲柄半径、驱动销直径、槽轮的槽数、槽轮销槽允许间隙、驱动销直径等初始输入参数，这些参数直接决定机构的传动比、动停比以及安装空间边界。计算输出维度包含中心距、槽轮分度圆半径、槽口中心长度、槽宽、锁止弧半径、止停盘半径、间隙圆弧半径等核心加工与装配尺寸，所有尺寸单位统一为毫米，可直接对接三维建模的草图绘制与零件加工出图环节。

从安装边界来看，设计时需要优先锁定中心距这个核心安装基准，主动拨盘与从动槽轮的回转中心距是所有尺寸推导的基础，锁止弧的尺寸匹配直接决定槽轮停顿阶段的定位可靠性，间隙值的设置需要兼顾传动灵活性与定位精度，间隙过小会导致机构卡滞，间隙过大则会增大分度回程误差，影响工位定位精度。槽数的选择直接匹配工位数量，常见的4槽、6槽、8槽结构对应不同的动停时间比，计算时可根据实际工位的工艺动作时长调整槽数与曲柄半径的匹配关系，避免出现停顿时间不足无法完成工序动作，或是转动时间过长影响设备节拍的问题。

在三维建模过程中，这套计算结果可直接作为草图约束尺寸，省去手动推导几何关系的步骤，避免因几何计算错误导致的机构干涉、锁止失效等问题，主动拨盘上的驱动销与槽轮槽口的配合尺寸、锁止弧的共轭关系都可通过计算结果直接生成，建模完成后可直接导入运动仿真模块验证传动过程的干涉情况与运动轨迹，大幅缩短槽轮机构的设计迭代周期，尤其适合非标自动化设备中定制化槽轮机构的快速设计与参数调整，无需反复查表计算几何参数，输入初始工况要求即可得到全套可直接用于生产的尺寸数据。
