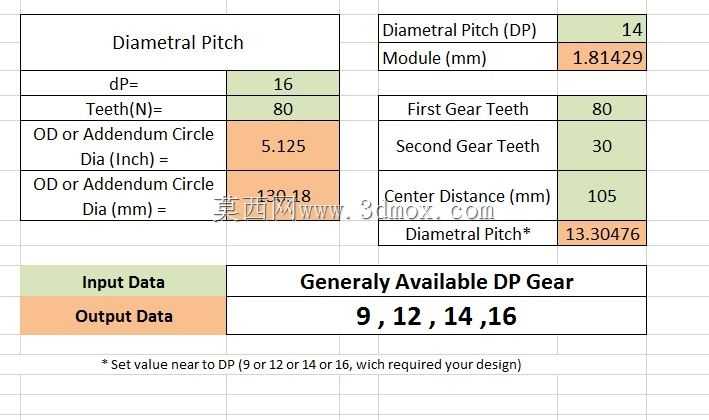

在非标传动结构设计、进口设备备件国产化替换的场景中,径节制齿轮的参数核算一直是容易出现换算误差的环节,尤其是英制标准与公制标准混用的传动副,手动换算时很容易因单位转换、参数匹配偏差导致中心距计算错误,最终造成齿轮啮合侧隙不合理、传动卡滞或磨损过快的问题。这套径节齿轮计算逻辑,完全贴合一线机械设计的实际核算需求,覆盖了径节与公制模数的自动换算、不同齿数配对齿轮的中心距推算、齿顶圆直径的公英制单位转换等核心核算环节,能帮设计人员跳过繁琐的手动公式计算,直接输入已知的齿轮参数就能得到匹配的核算结果。从实际工程应用来看,这类计算工具主要适配采用英制径节标准的传动场景,比如部分进口输送设备、老式进口机床的传动箱维修、非标自动化设备的英制齿轮副设计,不需要设计人员反复核对公英制转换系数,也不用手动验算配对齿轮的啮合参数,能有效降低参数核算阶段的出错概率。在设计思路上,这套计算逻辑把常用的标准径节值做了预置,涵盖9、12、14、16这几个工业场景中最常用的径节规格,设计人员可以根据实际设计需求选择接近的标准径节,自动匹配对应的公制模数值,同时支持输入两个配对齿轮的齿数,直接计算出理论中心距,还能反推适配的实际径节值,方便设计人员根据现有安装空间调整齿轮参数。从参数边界来看,核算过程中会同步给出齿顶圆的英寸与毫米对应数值,方便设计人员在测绘进口齿轮备件时做参数验证,比如测绘得到齿顶圆直径、齿数后,可以直接反推对应的径节值,快速匹配标准齿轮规格,避免因参数判断错误导致加工出的备件无法正常装配。在实际建模与选型过程中,设计人员可以借助这套核算逻辑快速验证齿轮副的安装尺寸是否符合腔体边界,比如当传动箱的中心距已经固定时,可以通过调整两个齿轮的齿数、匹配对应径节,来适配已有的安装空间,不需要反复调整腔体的加工尺寸,大幅缩短传动结构的设计周期。同时,核算过程中会区分输入参数与输出结果的区块,避免设计人员混淆已知参数与计算值,在做齿轮副的强度校核前,就能先把几何参数的匹配关系确认到位,减少后续三维建模、工程图输出阶段的参数返工。对于经常接触英制传动件的设计人员来说,这类核算工具能把零散的公式计算整合为连贯的参数推导过程,不管是做新设备的传动设计,还是做旧设备的备件测绘替换,都能快速得到准确的几何参数,保证齿轮配对后的啮合精度,避免因参数换算错误导致的零件报废、装配失败等问题。
