交叉滑道式机械运动教学演示机构

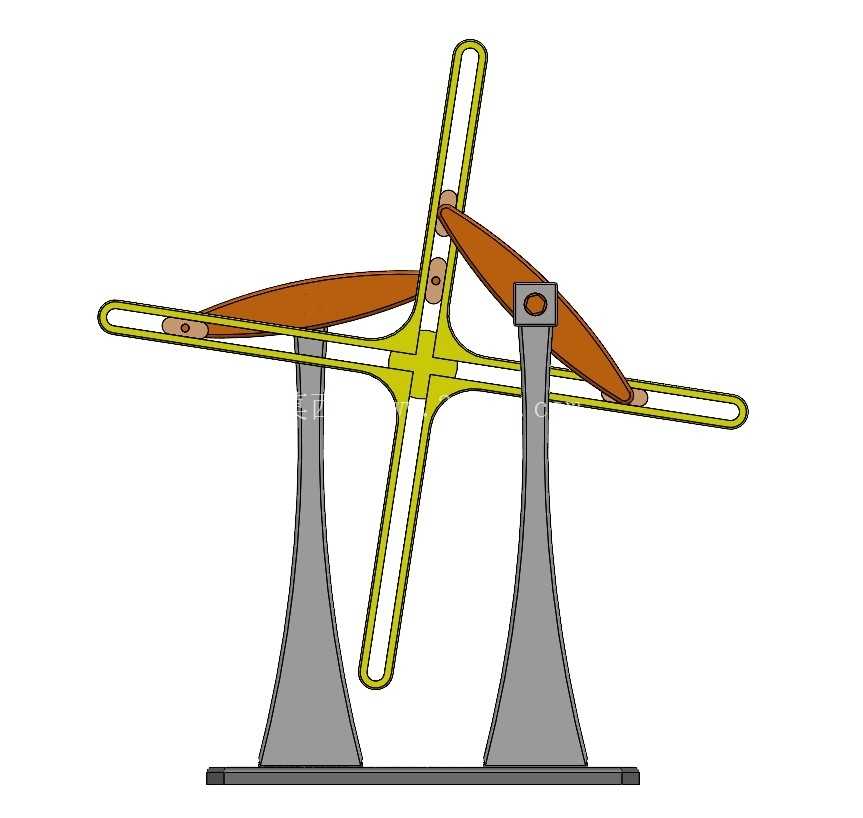

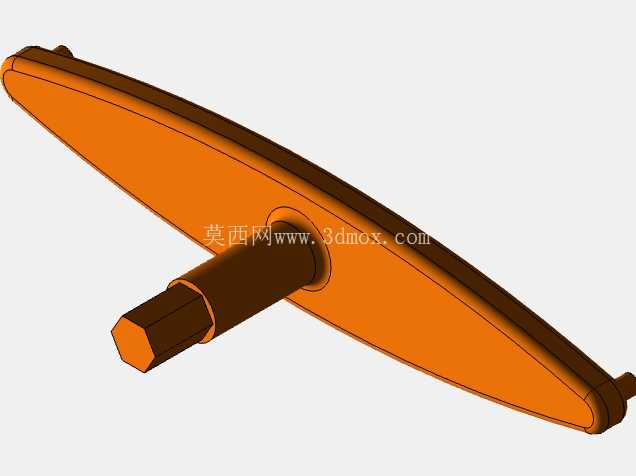

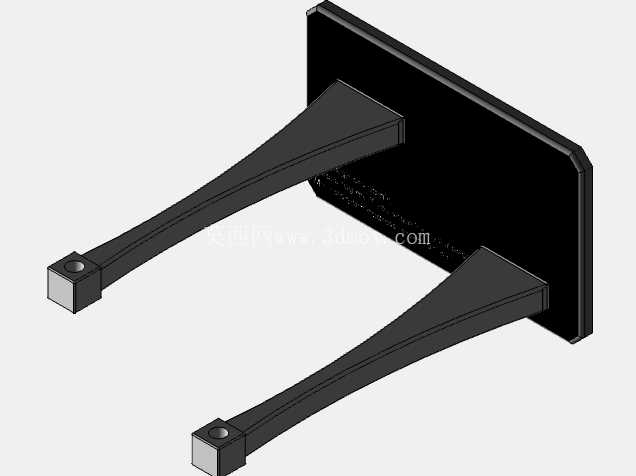

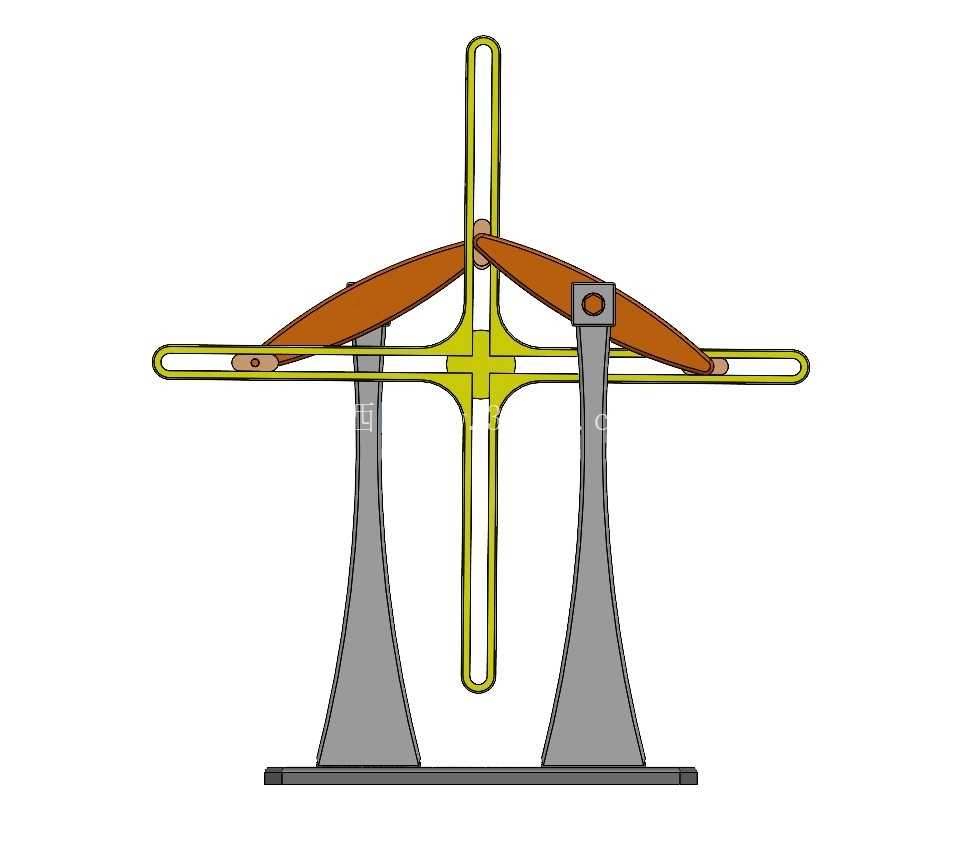

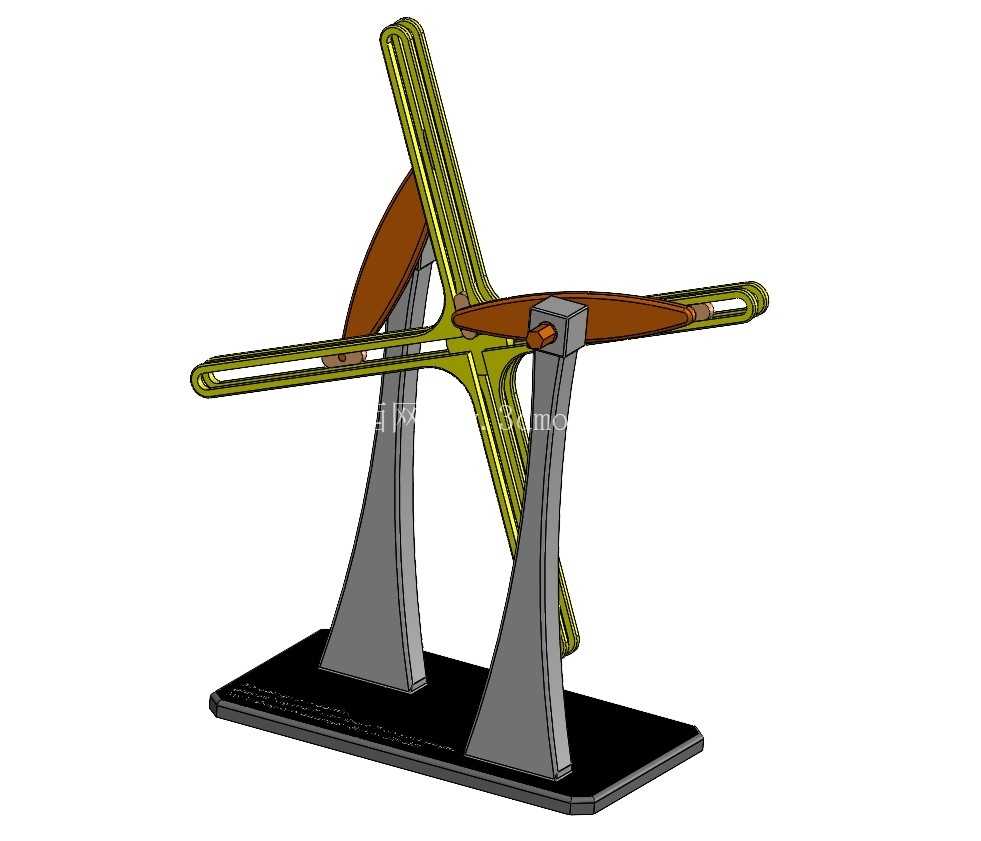

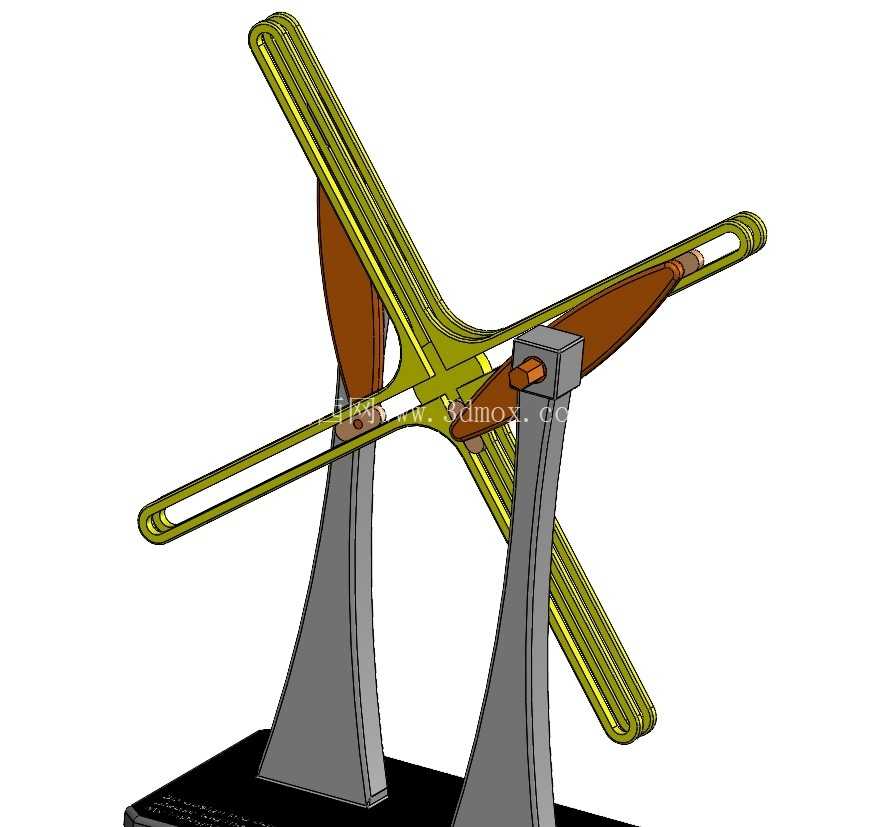

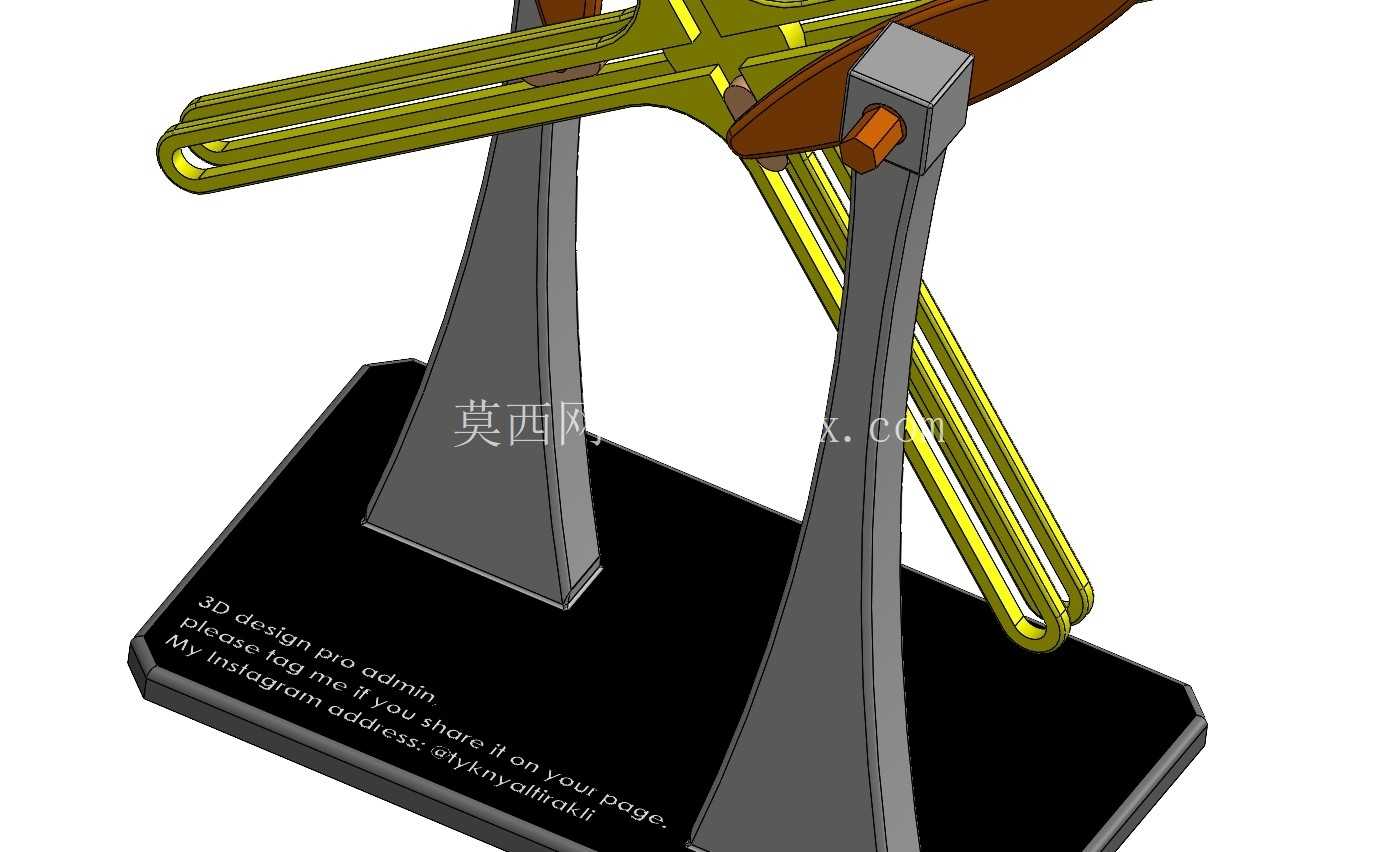

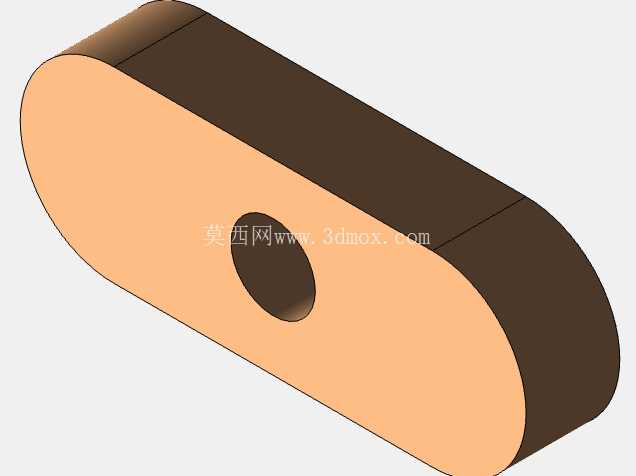

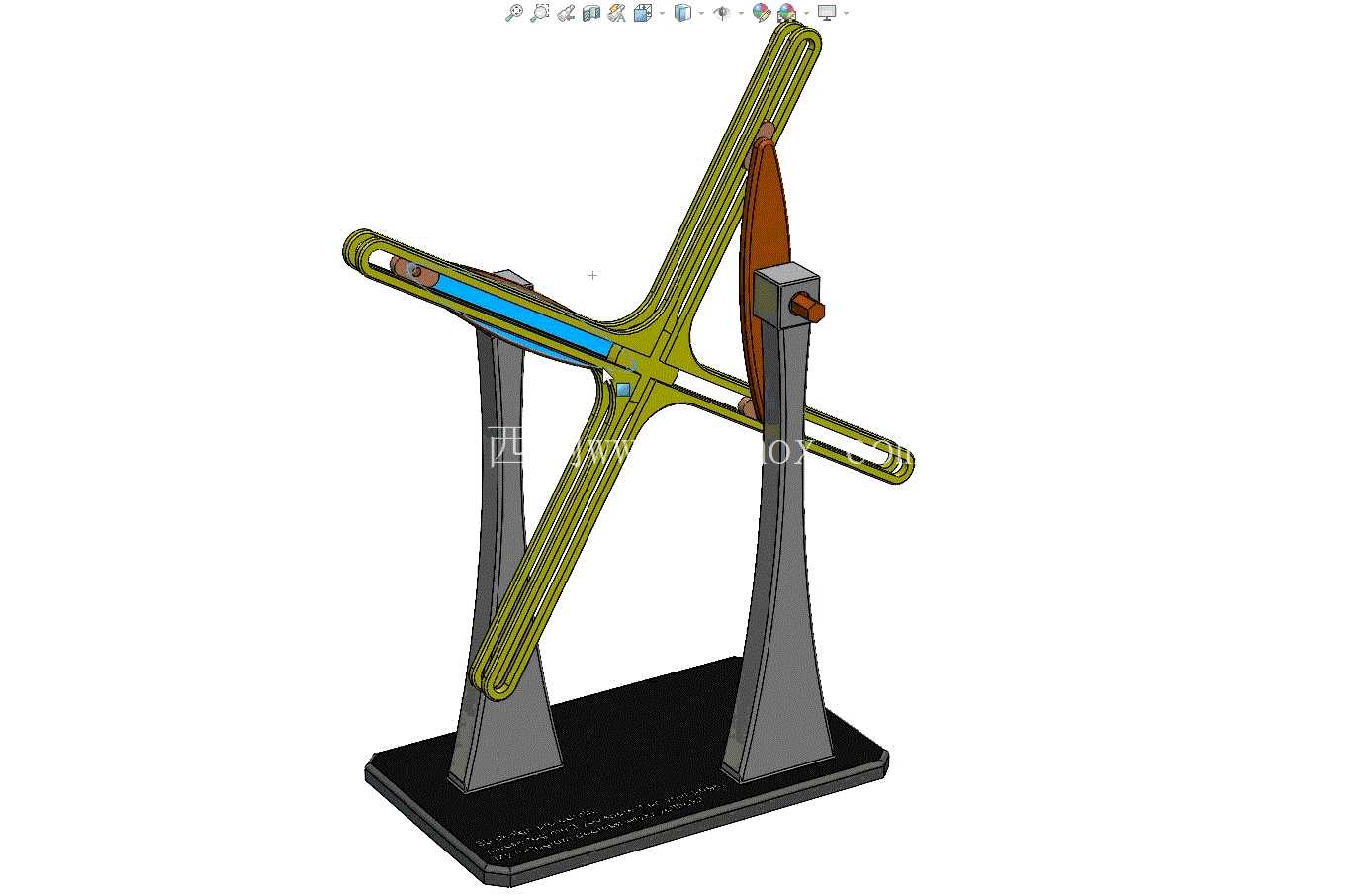

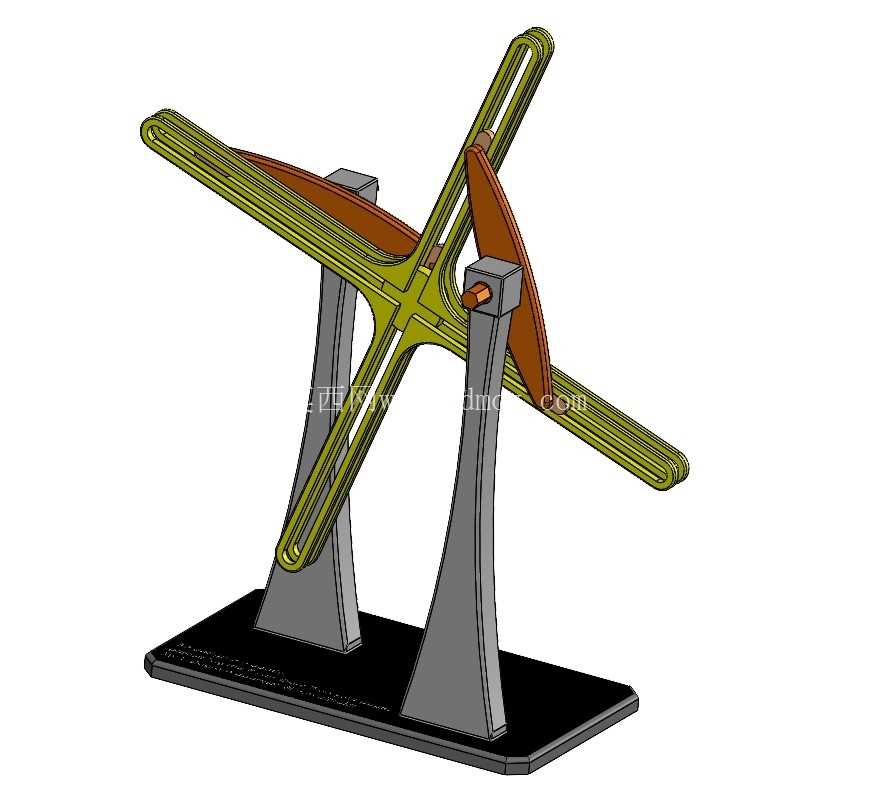

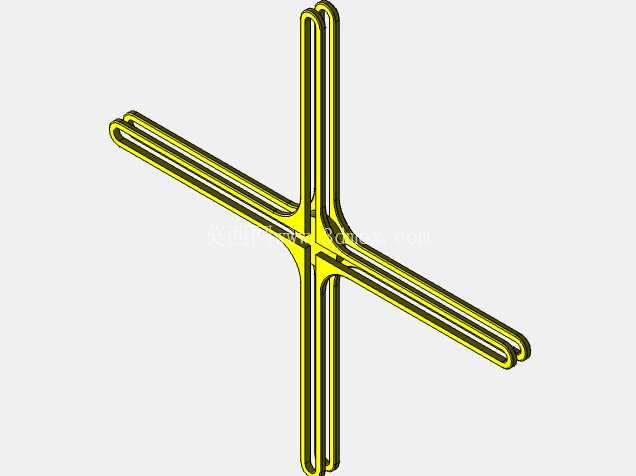

这套交叉滑道式运动演示机构，主要面向职业院校机械原理课程、企业新员工机械认知培训场景使用，核心作用是将抽象的平面连杆复合运动轨迹，转化为肉眼可直接观察的实体运动过程，解决传统板书、动画演示缺乏实体触感、运动反馈不直观的问题。整套机构采用立式支撑结构，底部为矩形实心安装底座，两个对称布置的弧形支撑立柱从底座两端向上延伸，在立柱顶端架设十字交叉布置的长条形滑道组件，滑道内置可沿槽道自由滑动的导向滑块，滑块与中部的摆臂组件铰接，摆臂末端连接驱动轴座，轴座固定在单侧支撑立柱的中上部位置，当驱动端输入旋转动力时，摆臂会带动滑块在交叉滑道内做复合滑移，同时带动交叉滑道整体绕中心支点做定角度往复摆动，完整呈现双自由度平面运动的传递过程。从设计逻辑上看，这套机构优先考虑了教学场景的易观察性，所有运动副均采用外露式布置，没有额外的外壳遮挡，观察者可以从任意角度看到滑块在滑道内的滑动过程、铰接点的转动配合、摆臂的摆动轨迹，不需要拆解结构就能看清每个运动环节的配合关系。支撑立柱采用变截面弧形设计，既保证了足够的结构刚度，避免机构高速运动时出现共振晃动，又缩小了整体安装占用空间，底座的安装边界控制在常规讲台桌面可容纳的尺寸范围内，不需要额外定制安装台架，直接放置在平整桌面上即可稳定运行，不需要额外打膨胀螺栓固定。滑道部分采用等截面槽型结构，槽道内壁设计有均匀的储油槽，日常维护时只需要在槽道内涂抹少量润滑脂，就能保证滑块长时间滑动无卡滞，滑块与滑道的配合间隙控制在0.1mm以内，既不会因为间隙过大出现运动窜动，也不会因为间隙过小出现运动卡死。驱动端的轴座采用快拆式设计，可以直接连接手动摇柄或者小型减速电机，手动驱动时适合课堂上慢速演示运动轨迹，连接电机后可以连续运转展示机构的动态运动特性，适配不同的教学场景需求。铰接位置全部采用标准销轴连接，销轴端部设置有防脱卡簧，长时间运转也不会出现销轴脱出的问题，所有棱角位置都做了圆角倒钝处理，避免教学操作过程中划伤使用者，符合教学教具的安全设计要求。整套机构的运动传递路径清晰，没有冗余的结构零件，每个零件都承担明确的功能：底座负责整体配重与稳定，支撑立柱负责承载滑道与驱动组件，交叉滑道负责约束滑块的运动轨迹，滑块负责传递摆臂的动力并转换运动方向，摆臂负责将驱动端的旋转运动转化为滑块的往复滑移，驱动轴座负责输入动力并支撑摆臂转动。在实际教学使用中，这套机构可以用来讲解运动合成原理、滑动副与转动副的配合特性、自由度计算方法、机构死点位置判断等多个机械原理核心知识点，学员还可以通过手动摇动摇柄，直接感受机构在不同运动位置的受力变化，相比纯动画演示有更强的实感，也能帮助学员更快建立机械运动的空间想象能力。安装时只需要保证底座放置水平，就可以保证机构运动顺畅，不需要复杂的调试过程，日常维护只需要定期检查销轴的紧固情况、补充滑道润滑脂即可，没有复杂的维护要求，适合教学场景下高频次、多人操作的使用环境。
