家用小型豆芽培育桶结构设计方案

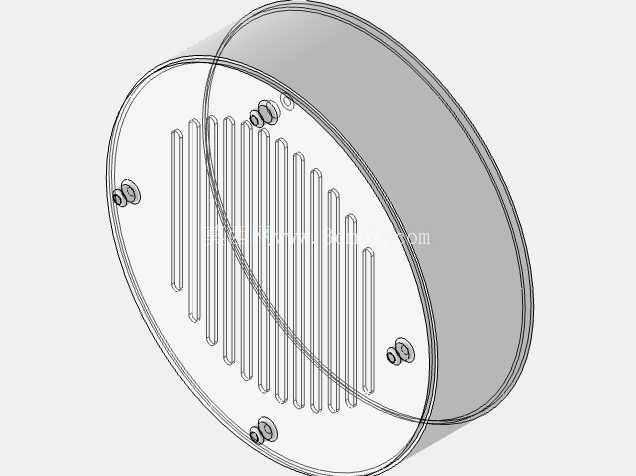

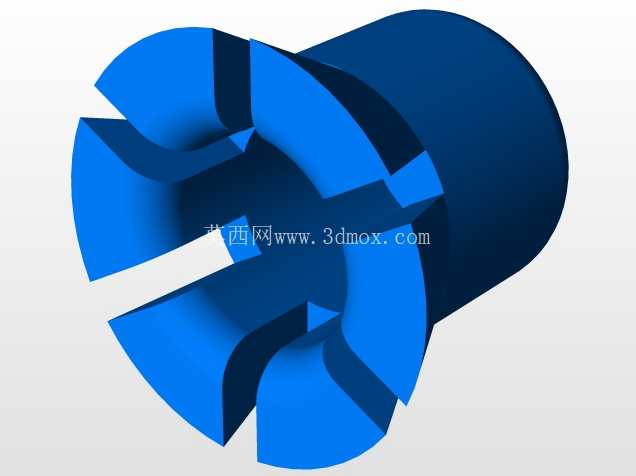

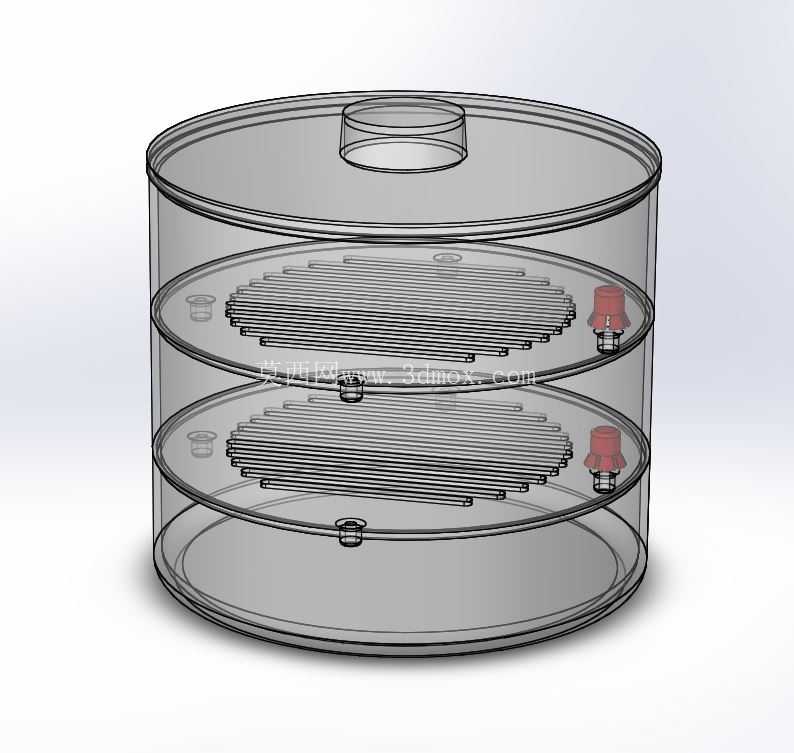

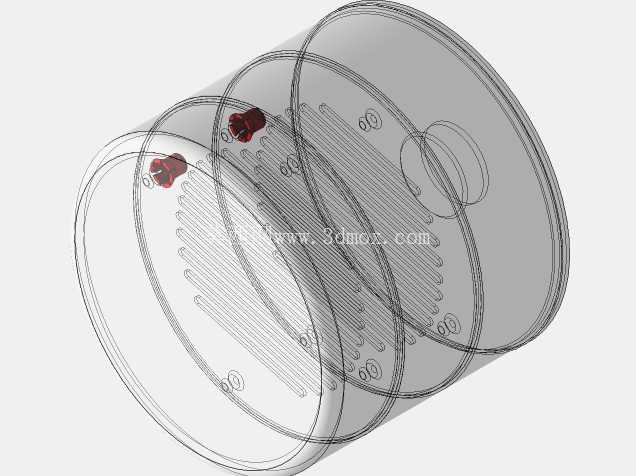

日常家用场景里的豆芽培育设备，核心要解决的是小空间内恒温恒湿环境搭建、芽菜生长过程中均匀淋水、避免积水烂芽的实际问题，这款桶式培育结构的设计，完全围绕家庭日常少量芽菜培育的需求展开，没有冗余的复杂结构，所有部件的排布都服务于芽菜生长的实际工况。从结构布局来看，整体采用同轴圆柱桶身设计，外层为储水与保温腔体，内层为带密集沥水孔的培育篮，两层之间预留12mm的环形间隙，作为淋水回流的通道，避免培育篮底部长期浸泡在积水中，这一间隙尺寸是经过多轮试装验证的，间隙过小会导致回流速度慢，淋水时容易从桶口溢水，间隙过大则会增加整体桶径，占用厨房台面过多空间，最终选定的12mm间隙，既可以满足每小时500ml淋水量的快速回流，也能将整体桶身外径控制在280mm以内，适配常规家用厨房台面的摆放空间。桶身顶部的密封端盖采用卡扣式连接，端盖内侧预留了雾化喷淋组件的安装位，两个对称布置的红色快接接头，分别对应进水与排气通路，进水接头连接内置的微型潜水泵，可定时将外层储水腔的水提升至端盖处的分流槽，通过分流槽底部均匀分布的0.8mm孔径淋水孔，将水均匀洒在培育篮内的豆种上，排气接头则连接内置的单向通气阀，平衡桶内外气压的同时，避免外界灰尘、杂菌进入桶内影响芽菜生长。培育篮内部设置了三层可拆分的隔层板，每层隔层板都带有阵列排布的沥水栅格，栅格的缝隙宽度控制在2mm，既可以让水分顺利下渗，也不会让泡发后的豆种从缝隙掉落，三层隔层的间距为80mm，足够容纳黄豆、绿豆发芽后70mm左右的生长高度，同时隔层板采用可抽拉设计，采收时可以逐层取出，不需要整体倾倒桶身，减少芽菜折断的损耗。设计过程中特意规避了复杂的电子元件外露问题，所有的电控组件都集成在桶身底部的底座内，底座与桶身采用旋转卡扣式连接，底座外径比桶身大20mm，形成稳定的支撑边界，放置在台面上时的抗倾覆角度可达15度，日常不小心磕碰也不容易翻倒。桶身的透明观察区域采用半透明磨砂材质，既可以观察内部芽菜的生长状态，也能避免光线直射导致芽菜发苦变绿，观察区域的壁厚为2mm，兼顾透光性与结构强度，日常搬运时的轻微磕碰不会出现开裂问题。从实际使用的工况来看，这款结构适配家庭单次100-300g干豆的培育量，单次培育周期3-4天即可采收，整个培育过程不需要人工频繁换水淋水，内置的定时程序会每4小时自动淋水30秒，多余的水分通过沥水孔回流到储水腔，循环使用减少水资源浪费。结构设计时充分考虑了日常清洁的便利性，所有与食材接触的部件，包括培育篮、隔层板、端盖内侧的分流槽，都可以无工具拆分，没有清洁死角，避免长期使用后残留的豆屑发霉滋生细菌。桶身底部的储水腔容量为3L，足够支撑一个完整培育周期的用水量，不需要中途额外加水，储水腔侧面设置了透明水位视窗，最低与最高水位线的间距为100mm，加水时可以直观看到水位高度，避免加水过多导致淋水时溢出。在安装边界的考量上，整体设备的总高度为320mm，放置在厨房台面时，不会遮挡上方橱柜的开合，底座的四个角设置了3mm厚的硅胶防滑垫，既可以减少设备运行时的震动噪音，也能避免台面积水时设备打滑。两个侧置的快接接头采用食品级PP材质，接头处的密封圈为硅胶材质，反复拆装也不会出现漏水问题，接头的插拔力控制在15N左右，日常维护拆装不需要借助工具，徒手即可操作。从结构强度的仿真验证来看，桶身装满水与培育物料后的总重量约为5kg，桶身侧壁的承重冗余量达到200%，日常提拿搬运时不会出现桶身变形的问题，端盖的卡扣连接强度可以承受10N的向上拉力，搬运时提拿端盖也不会出现桶身脱落的情况。
