数控教学用CNC学院泰坦零件组合

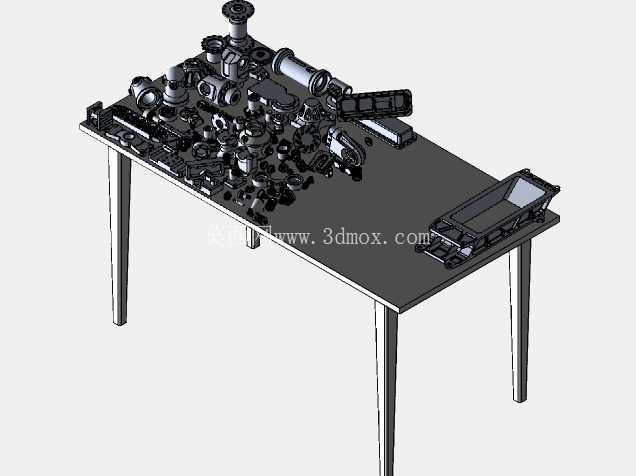

这套零件组合面向数控加工实训场景设计，整套组件排布在标准操作工作台面上，覆盖了轴类、盘类、壳体类、异形结构件等多种典型机加工特征，所有零件均按照实际工业零部件的加工工艺要求完成结构设计，可直接用于数控编程、加工工艺编排、零件装配实训等教学环节。从实际教学应用来看，这套零件组合能够覆盖数控铣、数控车、多轴加工等常见设备的操作训练场景，不同结构的零件对应不同的装夹方式、走刀路径规划要求，学员可以通过对单个零件的工艺分析，完成从图纸识读、刀具选型、参数设置到成品加工的全流程训练，也可以通过整套零件的装配配合，理解机械结构中公差配合、装配基准选择的实际逻辑。在功能特性上，整套零件没有冗余的装饰性结构，每一个零件的特征都对应明确的加工训练点：带台阶的轴类零件包含外圆车削、退刀槽加工、螺纹加工、同轴度保证等训练内容；盘类零件涵盖端面铣削、孔系加工、位置度控制等训练要点；异形壳体类零件则涉及多面加工、工装夹具设计、薄壁结构加工防变形等实操难点，零件之间的配合关系完全参照实际工业设备的装配要求设计，间隙配合、过渡配合的位置都预留了合理的公差带，能够真实还原工业生产中的装配场景。设计过程中，首先明确了实训教学的核心需求，摒弃了复杂整机模型中与加工训练无关的外壳、包覆结构，将所有需要训练的加工特征直接暴露在零件结构中，同时按照从易到难的加工难度梯度排布零件类型，入门级的简单轴类、板类零件放在训练初期使用，复杂的多面体、异形曲面零件放在进阶训练环节，整套零件的尺寸边界控制在工作台可容纳的范围内，单个零件的最大尺寸不超过常规数控设备的行程范围，不需要额外定制大行程加工设备即可完成加工，装夹位置也预留了通用卡盘、平口钳的夹持余量，不需要设计专用工装即可完成单个零件的装夹固定。从安装与排布来看，工作台采用常规工业操作桌的结构尺寸，四条桌腿的安装位置符合人体工程学操作高度，桌面的承载能力满足所有金属材质零件的摆放重量要求，零件在桌面上的排布按照装配顺序依次展开，学员可以按照从零件到组件的顺序逐步完成装配训练，不需要额外的辅助摆放架即可完成所有零件的分类放置。在实际实训场景中，这套零件组合还可以用于公差测量训练，所有零件的关键尺寸都标注了明确的形位公差要求，学员完成加工后可以使用千分尺、百分表、三坐标测量设备等常规量具完成尺寸检测，判断加工零件是否符合设计要求，整套组件的配合关系也可以用于装配调试训练，通过调整零件的安装位置、配合间隙，理解机械结构中装配精度对整体设备运行的影响。不同于工业生产中使用的成套设备零件，这套组合专门针对教学场景做了优化，去掉了零件中不需要加工的非功能面，将所有需要训练的加工特征做了放大处理，让学员能够更清晰地识别不同加工特征的工艺要求，同时零件之间的装配关系没有做简化，完全保留了实际工业产品中的装配逻辑，学员完成整套零件的加工与装配后，能够直接对接实际工业生产中的零件加工与装配要求，不会出现教学内容与实际生产脱节的问题。
