手动式金属型材辊弯成型装置

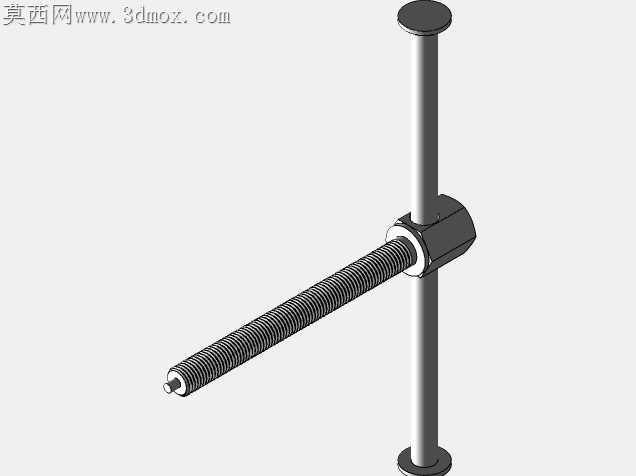

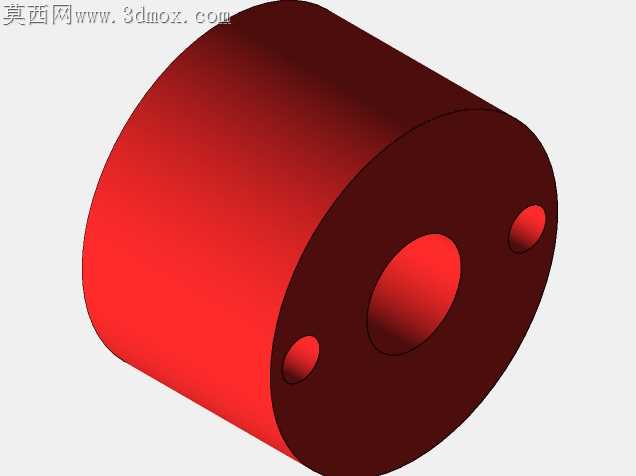

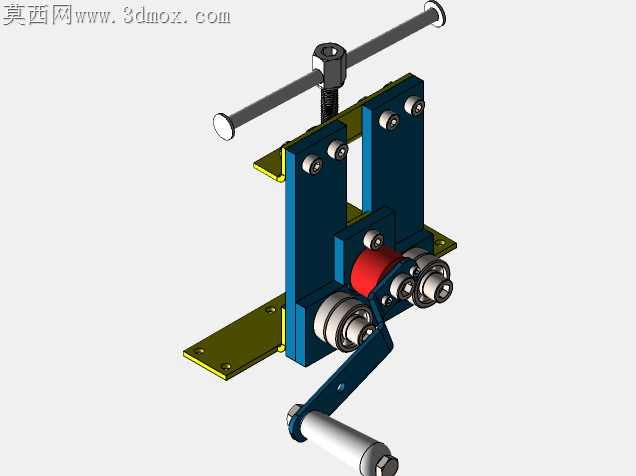

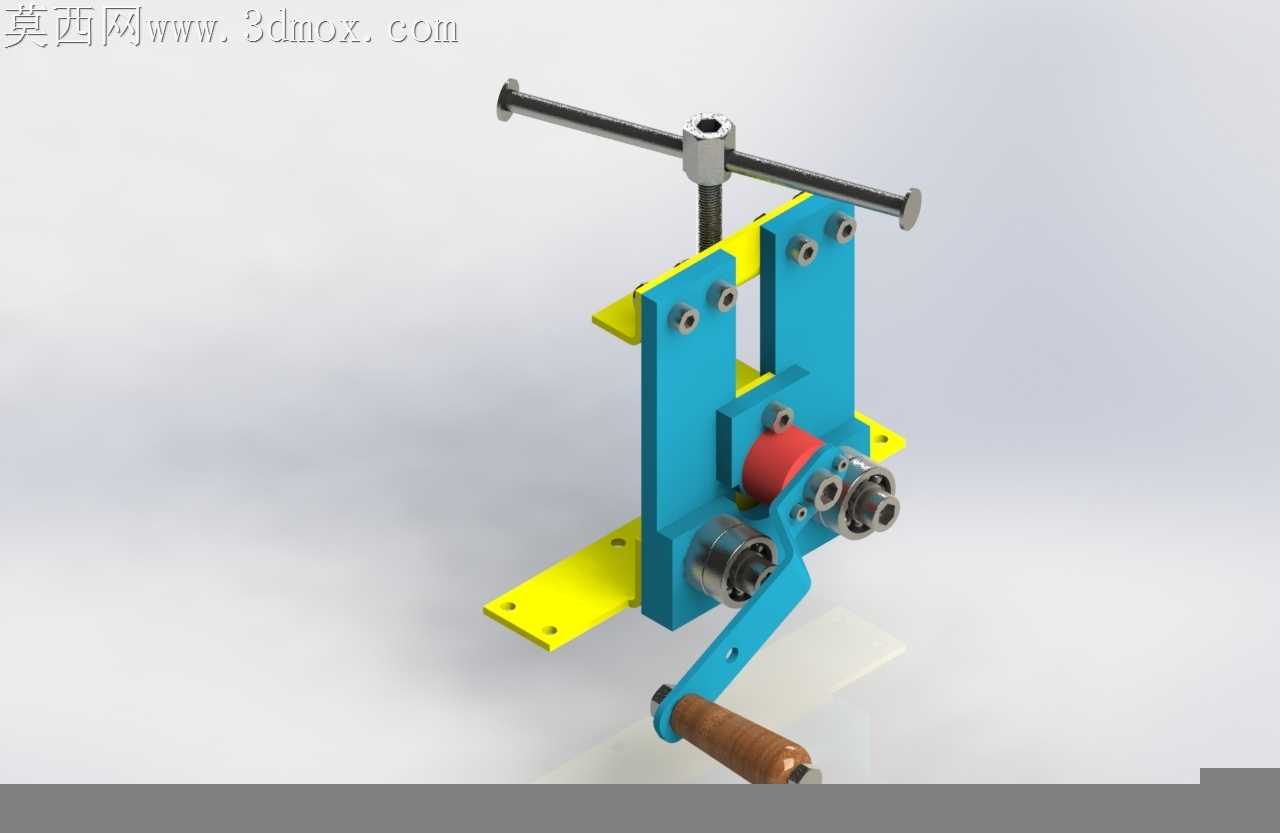

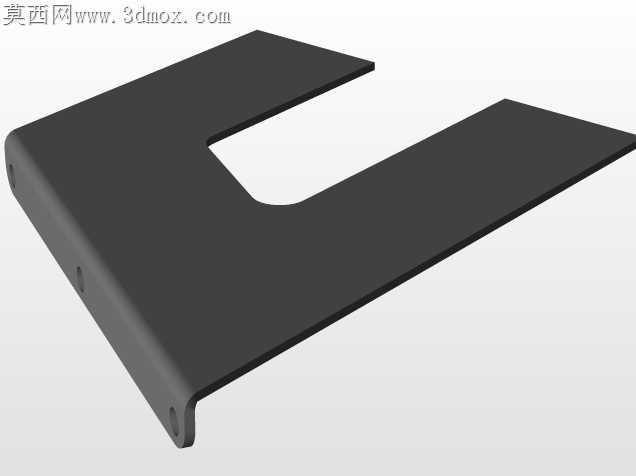

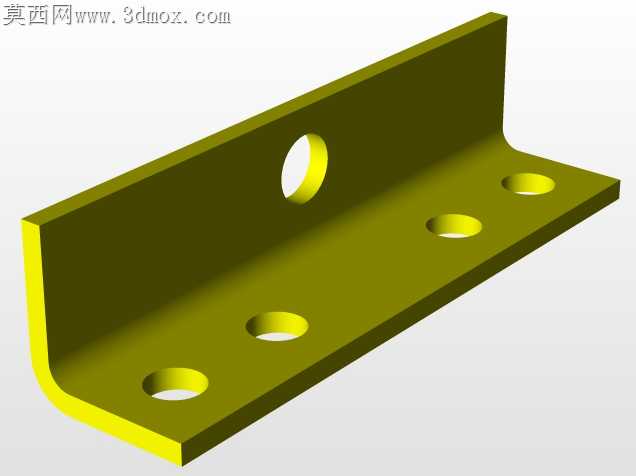

这款手动金属辊弯装置，主要面向小型五金加工、维修作坊、教学实训等场景，可完成小批量金属型材的冷弯成型作业，无需外接动力源，适合无供电条件的现场加工、单件定制类加工需求，能够对薄壁金属管材、窄幅金属板材、小型棒材进行连续辊压弯曲，加工出指定曲率的弧形工件，常见于小型护栏弯制、五金支架成型、教学演示金属塑性加工过程等场景。设备整体采用立式悬臂结构设计，主体支撑框架采用加厚板材加工而成，通过螺栓拼接组装，既保证了辊压作业时的结构刚性，又方便后期易损辊轮的更换维护。顶部设置手摇式丝杠进给机构，通过T型丝杠带动上压辊实现垂直方向的位置调整，可根据待加工型材的厚度、所需弯曲曲率精准调节压下量，丝杠端部配置横向手摇握杆，操作时施力省力，进给调节精度可控，配合侧面的锁紧结构可固定压下位置，避免辊压过程中出现位置偏移影响成型精度。核心成型单元采用三辊式布局，两个下辊作为成型支撑辊，固定安装在框架下部的轴承座内，可自由转动，上压辊配合下辊形成三点弯曲的受力结构，侧面配置带木质握把的手动摇臂，摇臂与主动辊轴直连，操作人员转动摇臂即可带动辊轮转动，依靠辊轮与金属型材表面的摩擦力带动型材进给，连续完成弯曲成型作业，辊轮采用耐磨金属材质制作，表面做光滑处理，避免划伤型材表面，针对不同截面的型材可更换对应槽型的辊轮，适配圆管、方管、扁钢、薄板等多种型材的加工需求。设备底部设置带安装孔的固定底板，可通过螺栓固定在工作台或者支架上，整体安装边界紧凑，占地面积不足0.1平方米，不需要复杂的安装调试，固定完成后即可投入使用，整体外形尺寸小巧，总高度不超过400毫米，可放置在常规钳工工作台面上使用，不需要占用大型设备的安装空间。设计过程中充分考虑手动操作的人机工程特性，摇臂的转动半径、握把的握持尺寸、顶部调节杆的操作高度都适配普通人站姿操作的施力角度，长时间操作不易产生疲劳，整体结构无复杂的电控、液压元件，维护成本极低，仅需定期给辊轮轴承、进给丝杠加注润滑脂即可长期稳定使用，对于小批量、多品种的小型型材弯曲作业，相比大型电动弯管、弯板设备具备更高的灵活性，也适合职业院校用于机械加工实训教学，让学员直观理解辊弯成型的工艺原理，掌握三点弯曲成型的参数调整逻辑。
