双链轮滚子链传动组件结构设计

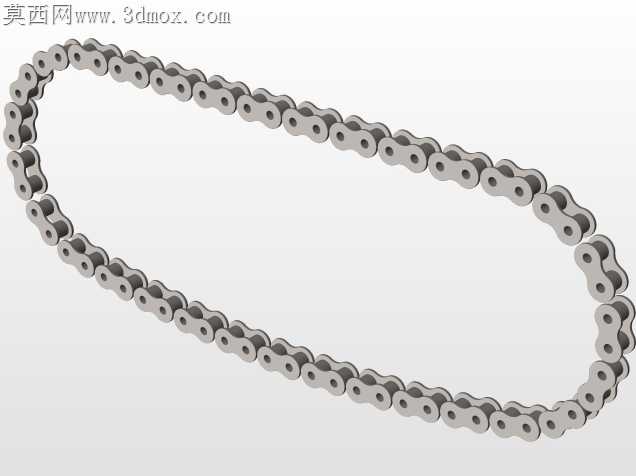

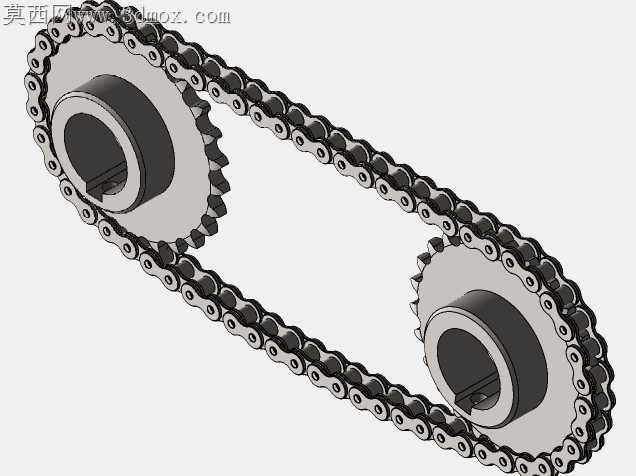

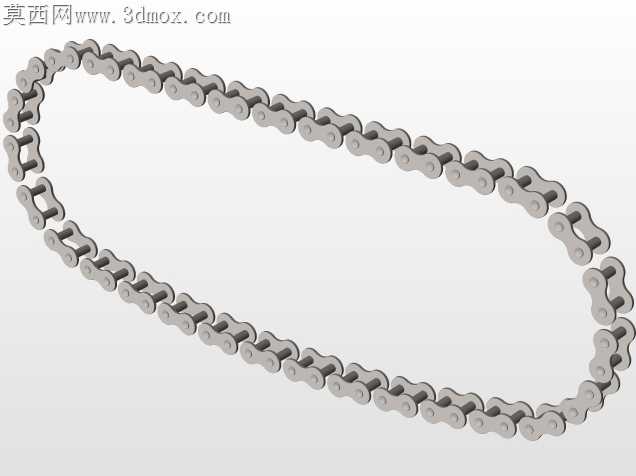

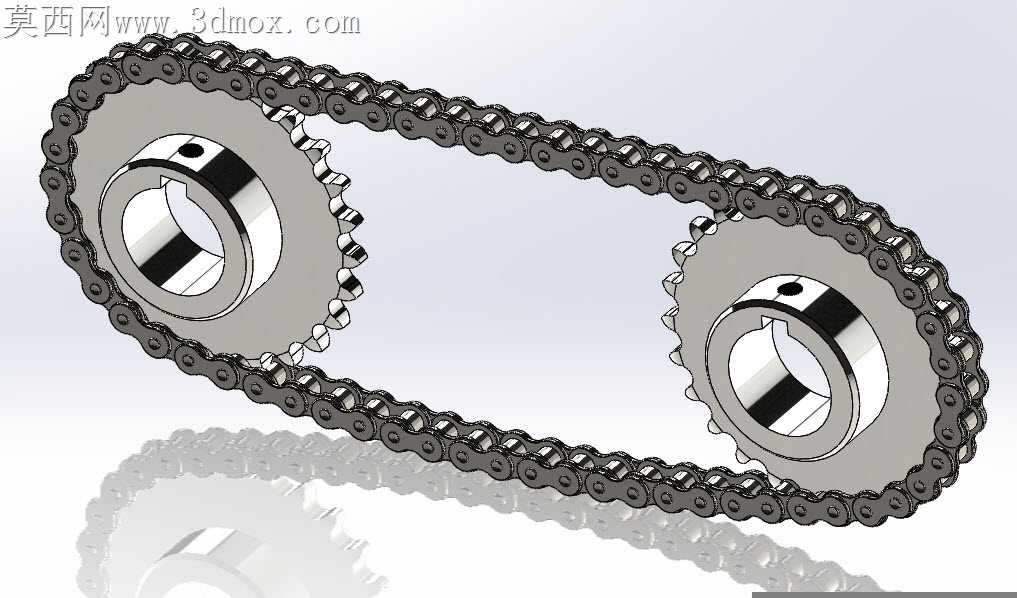

这套链传动组件是机械传动系统中应用极为广泛的动力传递部件，核心依靠链轮轮齿与链条链节的啮合来传递运动与扭矩，相比带传动拥有更精准的平均传动比，张紧力需求更小，作用在轴与轴承上的载荷更低，能在高温、多尘、油污等恶劣工况下保持稳定工作状态，不会出现带传动常见的打滑丢转问题，在输送设备、农业机械、轻工包装线、摩托车传动系统、自动化生产线输送段等场景中都有大量应用。这套组件采用双链轮搭配标准滚子链的布局，两个链轮分别对应主动端与从动端，主动链轮可对接电机、减速机等动力输出端，从动链轮则连接负载执行部件，链条环绕在两个链轮外侧形成闭合传动回路，可实现平行轴之间的远距离动力传递，适配轴间距较大、不适合采用齿轮传动的安装场景。设计过程中首先根据传递功率、输入转速、传动比要求确定链轮的齿数、节距与排数，主动链轮采用较少齿数来缩小整体安装尺寸，从动链轮匹配传动比要求设置对应齿数，两个链轮的齿形都采用标准三圆弧一直线齿槽轮廓，保证链节能平稳顺畅啮入啮出，减少啮合冲击与附加动载荷，降低运行过程中的噪音与磨损。链轮中心设计有标准键槽孔，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂部分做了加厚处理，提升链轮与轴的配合长度，保证运行过程中不会出现偏摆晃动。链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，滚子可在啮合时沿链轮齿面滚动，大幅降低齿面与链条的磨损，链板经过等强度优化，在保证抗拉强度的前提下尽可能减轻自身重量。安装时需要保证两个链轮的端面处于同一垂直平面内，避免链条出现偏磨、掉链问题，同时要预留合理的中心距调整余量，方便链条安装与后期张紧调节，链条的下垂度要控制在合理区间，水平布置时下垂度控制在中心距的2%以内，垂直布置时可适当收紧，避免运行过程中出现跳齿问题。这套传动组件可根据实际使用需求调整链轮齿数、链条节数与中心距，适配不同的传动比与安装空间要求，能稳定传递中低转速下的大扭矩，日常维护仅需定期加注润滑脂、检查链条磨损伸长量即可，维护成本低，使用寿命长，可适配绝大多数平行轴动力传递的工况需求。
