紧凑型夹紧式梅花弹性联轴器结构设计

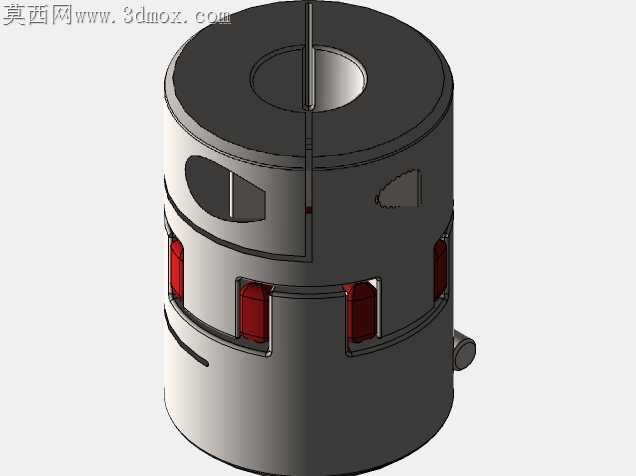

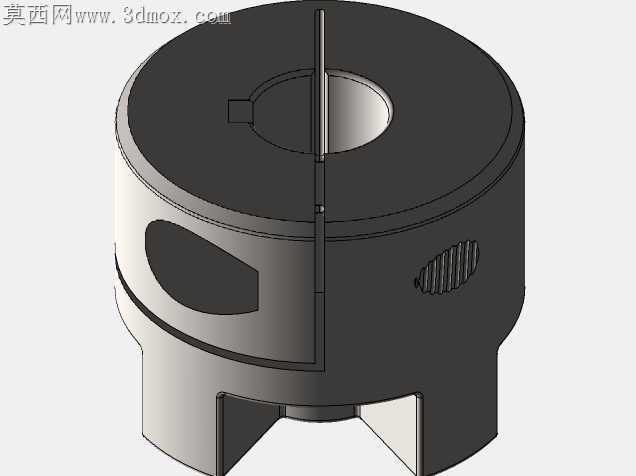

这款联轴器属于机械传动系统中的核心连接部件，主要应用于伺服电机、步进电机与滚珠丝杠、传动主轴之间的动力传输场景，常见于数控机床、自动化生产线、精密检测设备、包装输送设备等对传动精度有一定要求的装备中，用来衔接两根独立轴系，在主动轴与从动轴之间稳定传递旋转扭矩，同时抵消两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外交变载荷，延长轴承、电机等核心传动件的使用寿命。从功能特性来看，这款联轴器采用夹紧式锁紧结构，侧面配置内六角锁紧螺钉，安装时无需对轴端做额外键槽加工，拧紧螺钉即可通过抱紧力实现轴与联轴器的无间隙固定，相比传统键连接方式，装拆效率更高，也避免了键连接带来的传动背隙，适配正反转频繁、启动扭矩波动的传动工况；中间的弹性爪嵌合结构搭配红色弹性缓冲垫，能够在传递扭矩的过程中吸收传动系统的振动冲击，降低运行噪音，同时补偿两轴之间的微小偏移，适配中小扭矩的精密传动场景。在设计思路上，整体采用对称式分体结构，上下两个金属爪盘分别对应主动端与从动端安装位，爪部采用交错嵌合的布局，弹性垫填充在爪部间隙中，既保证扭矩传递时的受力均匀性，也让弹性件的更换维护更加便捷，无需完全拆解两端轴系即可替换磨损的缓冲垫；金属主体采用金属质感的高强度合金材质，保证结构刚性的同时控制整体重量，降低轴系转动惯量，适配高速旋转的传动需求。从安装边界来看，这款联轴器的轴向总长度为88.80mm，整体为规整的方形柱体结构，安装时需要预留足够的径向操作空间，保证锁紧螺钉能够顺利拧紧，两端轴孔的同轴度经过精密校准，安装时需确认两轴的对中偏差在弹性垫的补偿范围内，避免过度偏移导致弹性垫过早磨损或传动卡顿；侧面的紧定螺钉位置做了沉孔设计，不会额外增加联轴器的径向轮廓尺寸，适配安装空间紧凑的设备布局。
