盲文触觉图形文本打印绘图设备结构

这款设备的核心定位是面向视障群体的触觉信息输出终端，区别于常规平面打印设备，它不需要依靠油墨显色，而是通过在专用纸张表面形成规则排布的可触摸凸点，完成文字、图形信息的实体化转译，让视障使用者可以通过指尖触觉完成信息读取。从应用场景来看，这类设备可部署在特殊教育学校的教辅制作工位、公共图书馆的视障阅览区、盲文出版物的小批量印制点，也可作为政务服务大厅、医疗机构的无障碍服务配套设备，满足日常通知、就医指引、教学讲义的即时盲文制作需求，相比传统工业化盲文印刷设备，它的体积更紧凑，不需要配套大型制版工序，可完成单页、小批量的定制化盲文内容输出，适配碎片化的盲文材料制作场景。

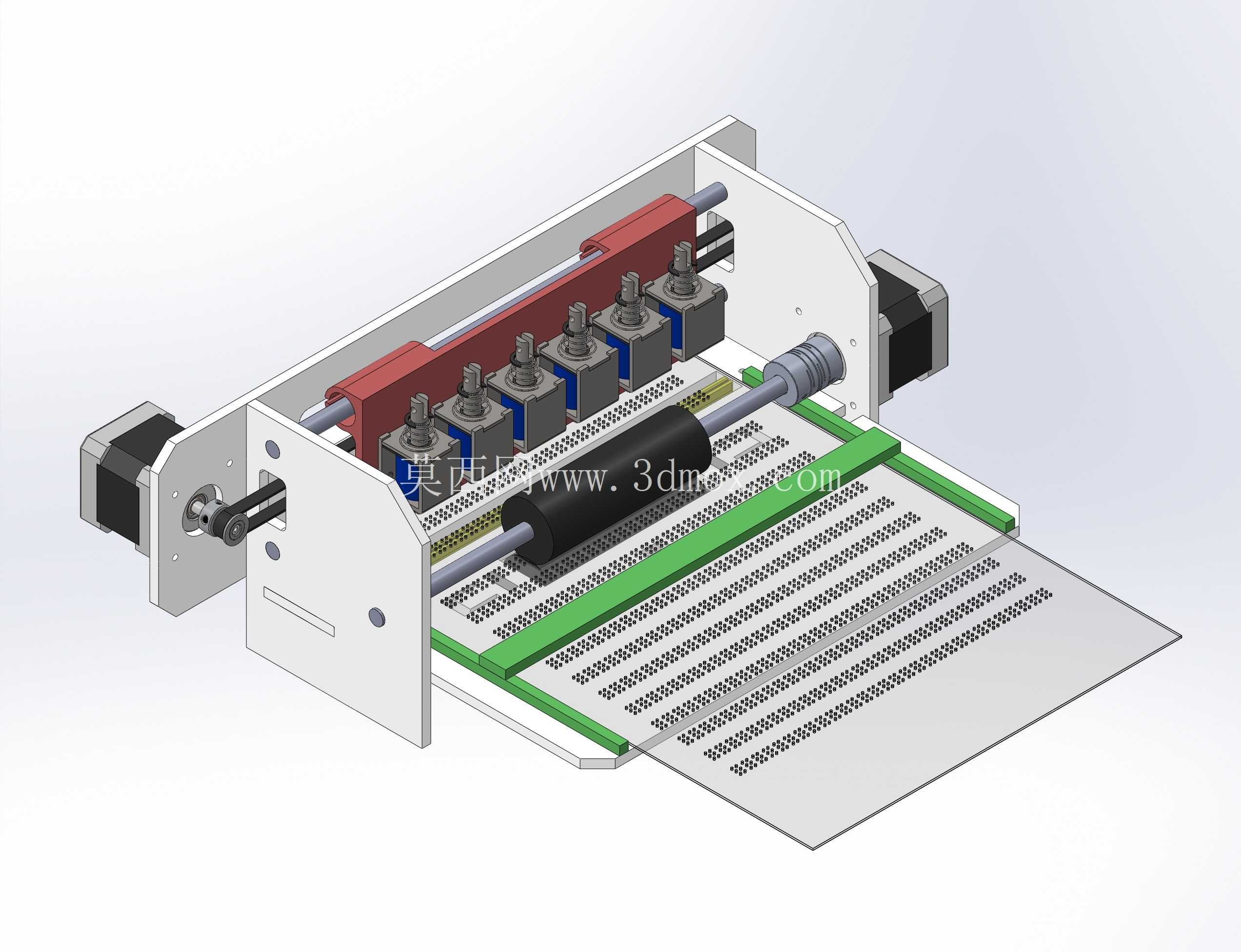

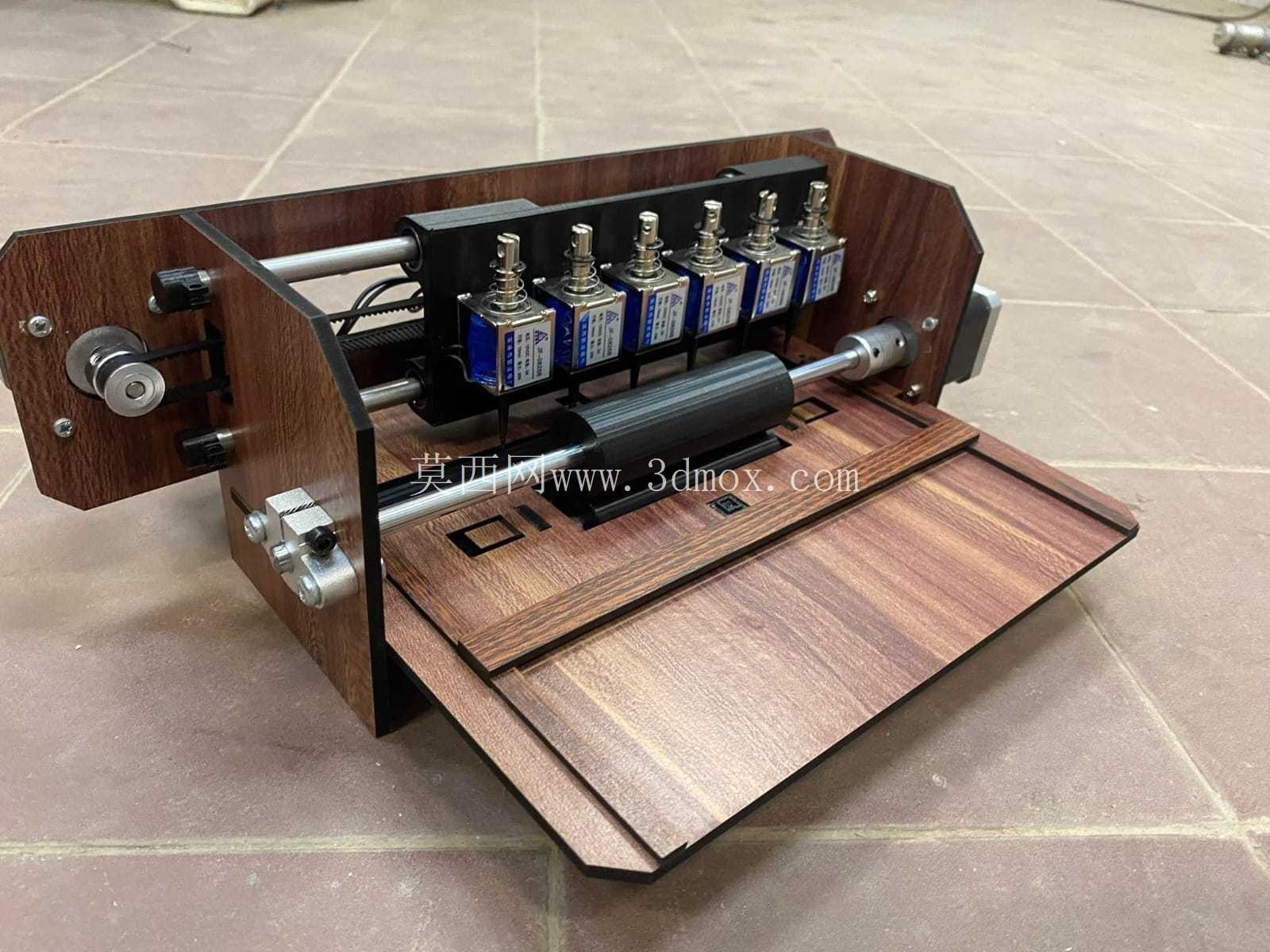

从结构设计逻辑来看，设备整体采用卧式框架布局，两侧立式钣金支撑板作为核心承载基准，所有功能组件都通过定位孔、安装槽固定在两侧立板之间，这种设计的优势是装配时不需要复杂的工装定位，两侧板的平行度可以通过预装的导向光轴保证，后期维护时拆解单侧立板即可完成内部组件的更换，不需要完全拆解整机。走纸机构采用下置橡胶辊配合两侧绿色导纸板的组合，橡胶辊表面做了防滑纹理处理，和上方的压纸辊配合时可以提供均匀的走纸摩擦力，避免厚质盲文纸走纸过程中出现偏斜、打滑；两侧导纸板的间距可根据常用盲文纸的幅面做微调，适配不同宽度的纸张规格，导纸板边缘做了翻边处理，避免纸张输送过程中被板边刮毛、卡滞。

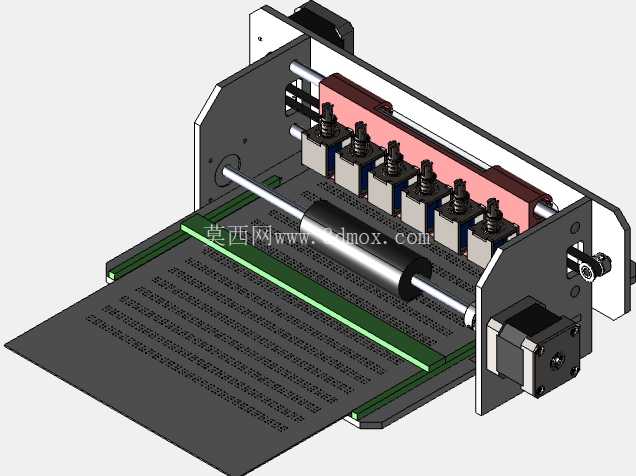

凸点成型组件是设备的核心功能单元，沿走纸方向横向排布多组独立的冲压执行单元，每个单元对应一个盲文点位的冲压动作，单元之间的间距严格符合盲文出版的点位间距规范，保证冲压出的凸点排布符合盲文阅读的触觉识别标准，不会因为点位偏差导致识别困难。每个冲压单元都配有独立的复位弹簧和行程限位结构，冲压头的下压行程经过精确计算，既保证在纸张上压出的凸点高度达到触觉识别的阈值，又不会因为行程过大击穿纸张，冲压头的端面做了圆弧过渡处理，避免凸点边缘过于锋利划伤使用者指尖。冲压单元的动力传递通过横向布置的传动轴配合凸轮结构完成，传动轴一端连接驱动电机，将旋转运动转化为冲压头的上下往复动作，凸轮型线经过优化，保证冲压动作快速、回程平稳，减少高速运行时的冲击振动。

设备的动力配置采用双电机独立驱动方案，走纸动作和冲压动作分别由独立的步进电机提供动力，两个电机的动作通过电控系统做时序匹配：当走纸辊将纸张输送到预设点位时，冲压轴完成对应点位的冲压动作，随后走纸辊再输送下一个点位的距离，循环往复完成整页内容的打印，这种独立驱动的设计相比单电机通过复杂齿轮系分配动力的方案，结构更简单，调试时可以单独调整走纸步距和冲压时序，不需要拆解齿轮组调整相位，后期维护成本更低。两侧电机都采用法兰安装方式直接固定在侧立板上，电机输出轴和传动轴之间通过联轴器直连，减少传动环节的间隙，保证走纸精度和冲压位置的准确性。

从安装边界来看，设备整体外形尺寸适配常规桌面放置需求，底部预留了四个防滑脚垫的安装位，放置在普通办公桌面上即可使用，不需要额外做地基固定；设备后侧预留了电控板和接线的安装空间，外接电源和数据接口都布置在设备后侧下方，避免走线干扰正面的走纸和操作；进纸方向为前侧水平进纸，出纸方向同样为前侧水平输出，操作时使用者不需要侧身或探身即可完成纸张的取放，符合无障碍设备的操作逻辑。设备的上半部分没有做全封闭外罩，而是预留了冲压组件的观察间隙，调试时可以直观看到冲压头的动作状态和走纸位置，不需要额外拆卸外罩即可完成点位校准、卡纸清理等日常操作，降低了设备的使用门槛。

在细节设计上，所有和纸张接触的结构件都做了圆角钝化处理，没有尖锐的棱角，避免操作时划伤纸张或者使用者；冲压单元的安装座采用模块化设计，单个冲压单元出现故障时可以单独拆下更换，不需要更换整个冲压模组，降低了后期的配件成本；导向光轴采用镀铬处理，表面硬度高、耐磨性能好，长期运行不会因为滑动磨损导致精度下降，光轴两端通过轴承座固定在侧立板上，转动阻力小，运行噪音更低。
