九十度转弯皮带输送线结构设计

　　在车间布局受立柱、墙体或跨工段通道限制时，直线输送往往无法兼顾流向衔接与占地控制，九十度转弯皮带输送线正是为这类转角转运场景开发的连续输送单元。它常见于包装后段、电子装配、食品分拣、机加工件流转以及仓储接驳线，可把前段来料沿圆弧轨迹平顺转向后送入下一道工位，避免直角推料、人工搬转或两段直线设备错位对接带来的节拍中断。

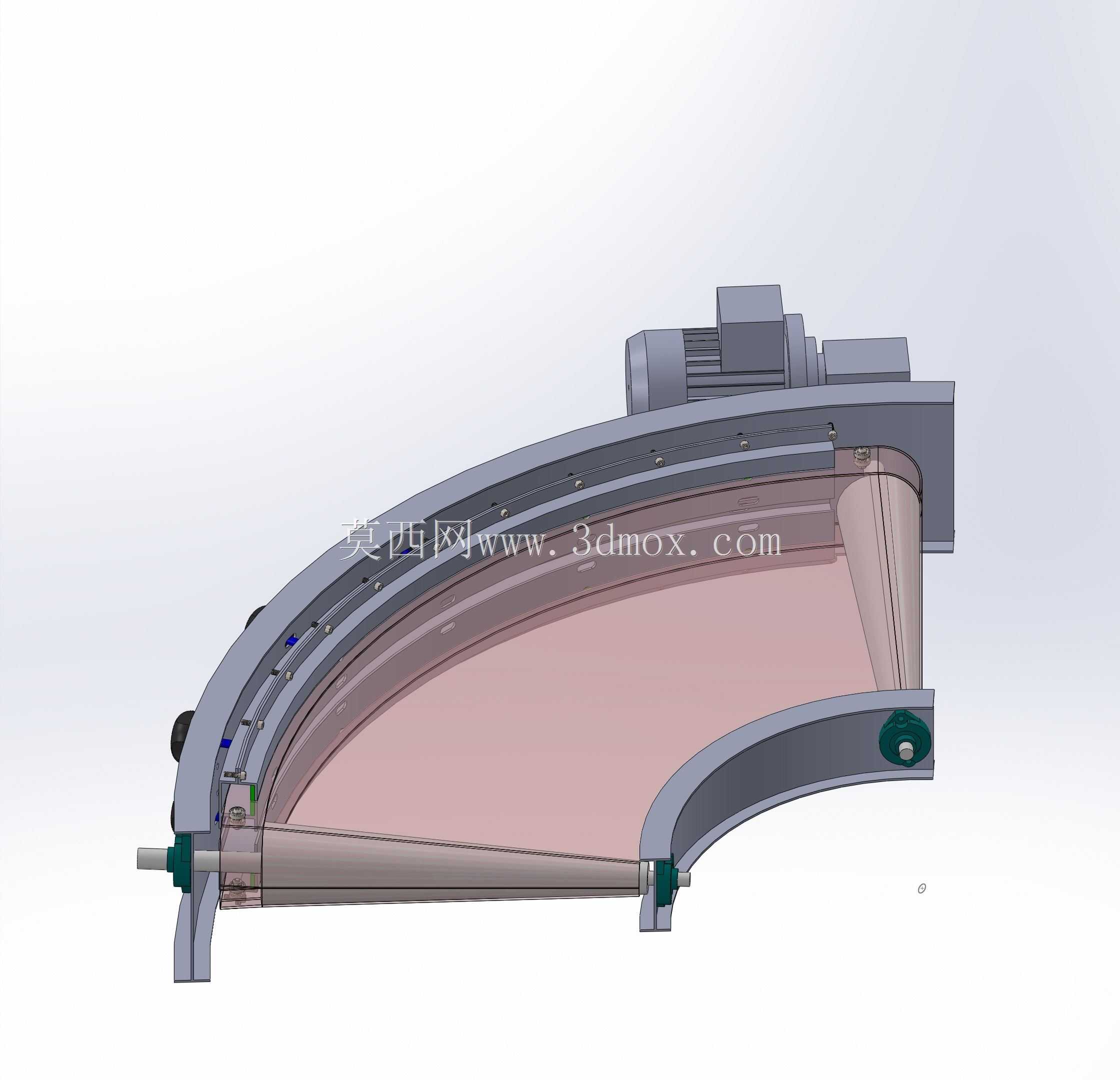

　　该方案的核心在于扇形输送路径。机架沿圆弧布置，内外侧曲率不同，皮带在运行中需要同时完成牵引、承载和转向。结构上采用锥形滚筒与弧形侧边约束相配合：两端主从动滚筒按锥度设计，使皮带在弯曲段获得差速趋势，外侧较大运行半径与内侧较小半径相匹配，从而降低皮带跑偏、褶皱和边缘拉扯风险。弧形导轨、侧边挡边及托板沿转角连续布置，为皮带下半圈和承载面提供稳定支撑，保证工件通过弯道时不滑移、不跌落。

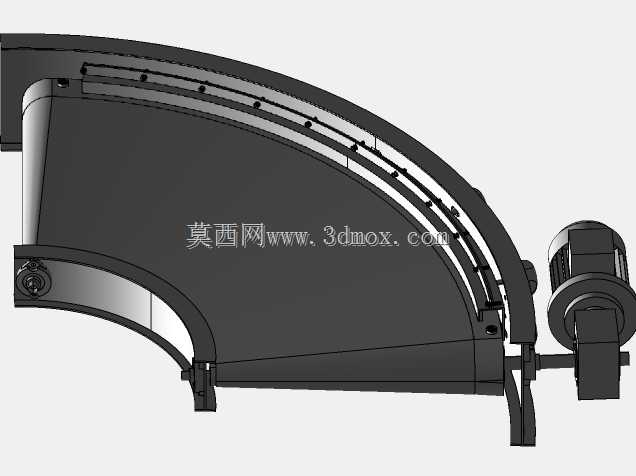

　　驱动部布置在转弯线一端，电机经减速机构带动主动滚筒，动力传递路径短，维护点集中。张紧结构靠近从动端设置，可补偿皮带伸长并调整对中状态；轴承座与滚筒轴端保留拆装空间，便于后期更换皮带或检修密封件。机架主体采用折弯板与型材组合形式，弧形段通过多段支撑件拟合曲率，既控制整体刚性，也避免单件大弧板加工困难。支腿按圆弧切线方向分布，底部可设置可调脚杯，用于现场找平并吸收地面误差。

　　从安装边界看，这类设备不能只按直线长度估算占地，必须预留扇形投影区域，重点核对入口、出口中心线的夹角以及内外弧半径。选型时应结合工件底面尺寸确认带宽：小件要保证转弯过程中有足够支撑面积，箱体或托盘类载荷则需核对边缘与护栏间隙。线体高度通常与前后接驳设备保持一致，入口端和出口端应留出链轮、张紧螺钉及电机接线的操作空间。若用于多尘、湿区或易腐蚀环境，还可在支撑板、紧固件和护罩材质上做对应强化。

　　建模时需特别关注皮带中性层、锥形滚筒母线和弧形护栏的同心关系。滚筒锥度、皮带宽度、转弯半径三者匹配不当，会在装配阶段表现为皮带边缘张紧不均；而支腿、护罩、驱动电机若与圆弧路径发生干涉，也会直接影响现场安装。该结构把转向、输送和导向集成在同一机架内，适合在有限空间内完成产线流向改变，也为多段转角连线、分层输送和工位间自动流转提供了可靠的基础单元。
