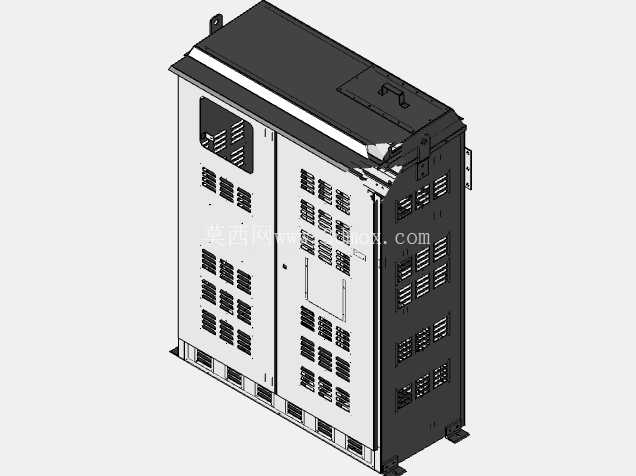

铝制喂料起球设备柜体结构三维设计

这套铝制喂料起球设备的柜体结构，在设计之初就锚定了有色金属加工产线喂料工序的实际工况，针对铝屑、铝粉加工过程中喂料、起球工序的设备承载需求做了全维度的结构适配。从现场安装的边界条件来看，柜体整体采用落地式安装设计，底部预留了标准的叉车叉取位与地脚螺栓固定孔位，安装时无需额外制作过渡底座，可直接固定在车间硬化地面上，柜体侧面预留的壁挂安装耳可适配二层平台的侧装需求，能灵活适配产线不同的布局方案，整体安装边界预留了足够的管线进出空间，底部、侧面、顶部均开设有可敲落的走线孔，能适配动力线、控制线、传感线的不同走线需求。

从功能特性层面来看，柜体采用双开门加侧封板的组合结构，主门区域预留了观察窗安装位与门锁安装位，日常运维时无需打开整扇柜门即可观察内部器件运行状态，柜门内侧预留了电气元件安装导轨的固定点位，可直接安装断路器、接触器、PLC模块等电控器件，柜门与柜体框架之间预留了密封胶条的安装槽，可适配IP54级的防护需求，能阻挡加工过程中产生的铝粉、切削液飞溅进入柜体内部，避免电气元件短路故障。柜体侧面与背部设计了阵列式通风散热孔，孔位采用冲压成型的百叶结构，在保证通风面积的同时避免大尺寸杂物进入柜体内部，散热孔的排布位置对应内部发热器件的安装区域，可形成自然对流的散热风道，无需额外加装强排风装置即可满足常规工况下的散热需求，针对高负载运行的工况，柜体顶部预留了散热风机的安装位，可根据实际负载情况选配加装。

设计思路上，整套柜体采用铝制钣金拼接结构，框架部分采用折弯铝型材拼接成型，相比传统钢制柜体重量降低40%以上，同时铝材质本身的抗腐蚀性能可适配有色金属加工车间的弱腐蚀环境，无需做额外的喷塑防腐处理即可满足长期使用需求。柜体的拼接处采用拉铆螺母加螺栓的固定方式，所有拼接缝均做了平整度公差控制，单块门板的平面度公差控制在1mm每米以内，避免长期使用出现门板变形导致密封失效的问题。柜体顶部设计了可拆卸的顶盖结构，顶盖带有防水翻边，可避免顶部凝露或者车间清扫时的水滴滴入柜体内部，顶盖上预留了吊环安装孔，方便设备整体吊装转运。

在实际应用场景中，这套柜体作为铝制喂料起球机的核心承载结构，既要承载设备的电气控制系统，也要承接喂料机构、起球机构的部分安装负载，因此在框架受力位置做了加强筋设计，对应机构安装的位置预埋了加厚的安装铝板，可直接固定传动部件，避免长期运行出现连接位置松动变形的问题。柜体内部预留了分层安装的导轨位，可根据控制需求分层布置强电器件、弱电控制器件、接线端子排，强弱电区域之间预留了隔离板的安装槽，可实现强弱电分离布线，降低电磁干扰对控制信号的影响。柜门的开合角度设计为120度，门轴采用可拆卸式结构，运维时可快速拆卸柜门获得更大的操作空间，门锁采用三点式锁紧结构，可保证柜门关闭后与密封胶条均匀贴合，避免粉尘进入。

从尺寸适配的角度来看，柜体的整体宽度、深度、高度尺寸均匹配标准车间的通道宽度，转运时可顺利通过1.2米宽的车间通道，安装后柜门打开时不会遮挡产线的巡检通道，底部的进线孔位置距离地面高度为150mm，可避免车间地面清扫时的积水灌入走线孔。柜体表面采用拉丝处理，不易积灰，日常清扫时只需用干布擦拭即可保持清洁，针对铝粉附着的问题，所有外露的边角均做了R3圆角处理，没有尖锐的直角结构，避免铝粉在边角位置堆积，也能防止运维人员磕碰受伤。整套结构在建模时所有钣金折弯系数均按照铝板材的实际折弯参数设置，展开尺寸可直接用于钣金下料，所有安装孔位的位置度公差均控制在0.2mm以内，可实现加工后的无修配装配，降低现场安装的调整工作量。
