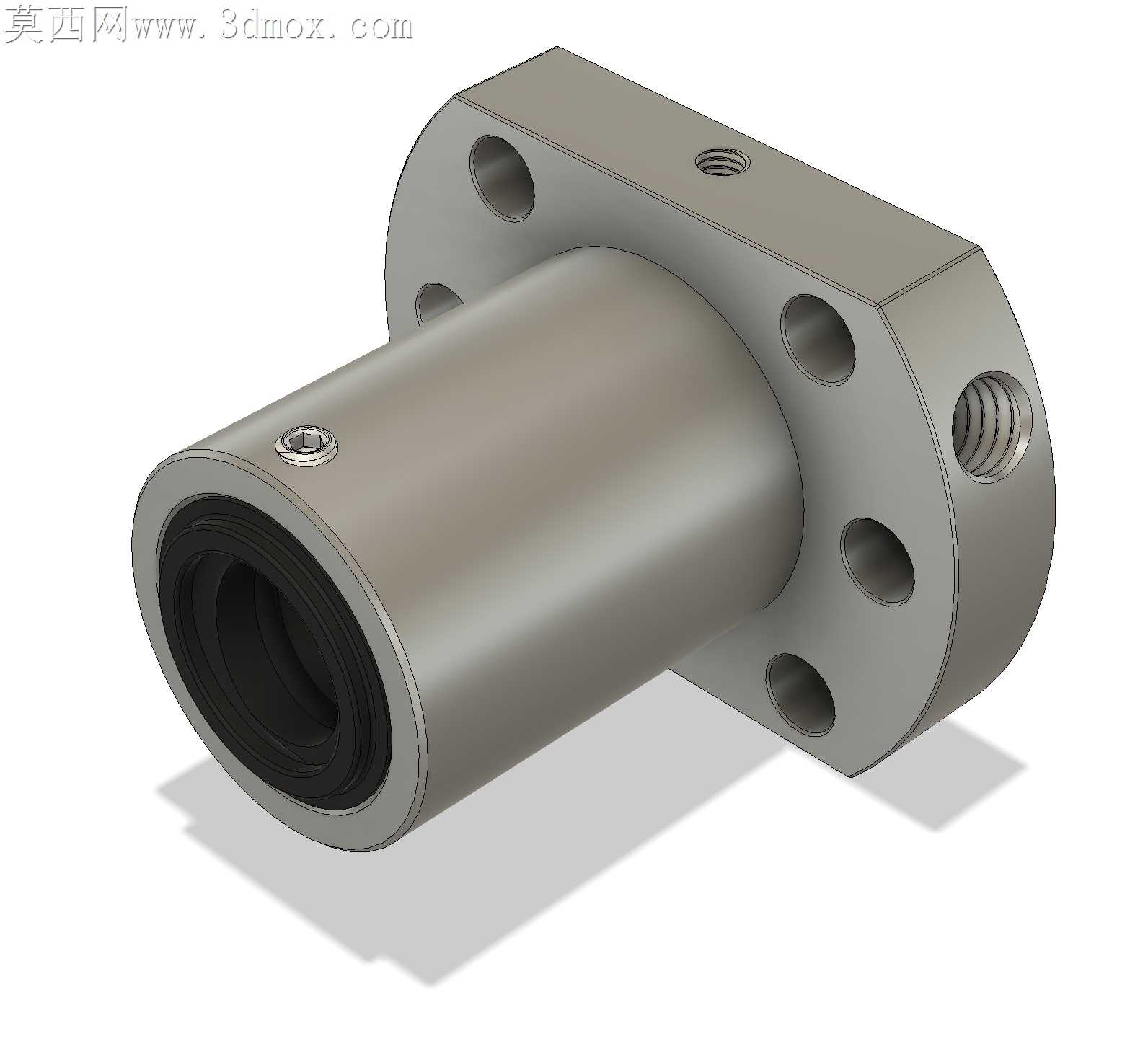

SFU1204法兰型滚珠丝杠螺母结构设计

这款法兰型滚珠丝杠螺母是数控传动系统里的核心转换部件，主要承担旋转运动与直线运动的相互转换功能，在小型数控雕刻机、桌面级3D打印机、精密检测位移平台、小型自动化送料机构、电子元件插装设备这类对传动精度有较高要求的场景中应用广泛，能够有效降低传动过程中的摩擦阻力，提升进给动作的响应速度与定位准确性，避免普通滑动丝杠传动存在的爬行、间隙过大、磨损快等问题。

从实际使用功能来看，该螺母通过内部循环的滚珠结构，将丝杠与螺母之间的滑动摩擦转化为滚动摩擦，传动效率相比传统滑动丝杠可提升数倍，同时具备可逆传动的特性，既可以将丝杠的旋转动作转化为螺母带动负载的直线进给，也能在直线驱动场景下将螺母的直线位移转化为丝杠的旋转输出，适配多种不同的传动布局需求。螺母本体自带的一体式法兰结构，省去了额外加装连接座的工序，法兰端面上预留的多个安装孔位，能够直接通过螺栓将螺母与移动负载台面相连接，安装对位便捷，连接刚性充足，可承受一定的径向偏载与轴向冲击载荷，适配高速往复进给的工作工况。

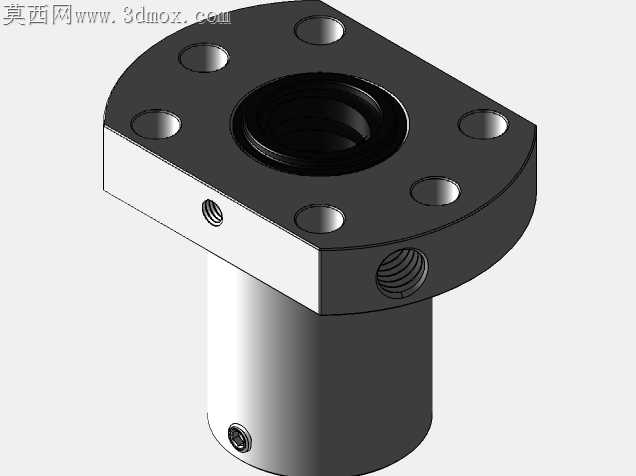

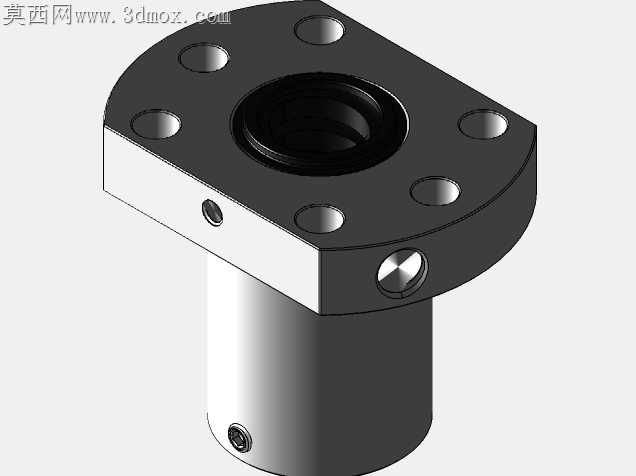

在设计思路上，这款螺母采用了双切边圆形法兰的结构形式，相比整圆法兰能够缩小安装占用的平面空间，同时法兰上的安装孔采用均匀分布设计，保证螺栓锁紧时受力均匀，避免安装应力导致的螺母同轴度偏差。螺母筒身侧面预留的螺纹孔用于安装滚珠回流器的固定顶丝与防尘密封件的定位结构，端部的内孔密封槽可加装防尘刮片，阻挡加工过程中产生的切屑、粉尘进入螺母内部的滚珠滚道，延长内部滚珠与滚道的使用寿命，降低日常维护的频次。

从安装边界与尺寸适配来看，该螺母适配公称直径12mm、导程4mm的SFU系列滚珠丝杠，螺母本体外径22mm，能够适配常规的小型直线传动模组的安装空间，法兰端的安装孔位间距符合行业通用的安装尺寸标准，可直接替换同规格的老旧损坏螺母，无需对原有设备的安装结构进行二次修改。螺母整体的轴向长度经过优化设计，在保证足够的滚珠承载圈数、满足额定动载荷要求的前提下，尽可能压缩轴向尺寸，缩小整个传动副的占用空间，适配结构紧凑的小型自动化设备的设计需求，内部的滚珠循环通道经过顺滑过渡设计，能够保证滚珠在回流过程中无卡滞，运行时噪音低、进给平顺，可满足高精度进给场合的重复定位精度要求。
