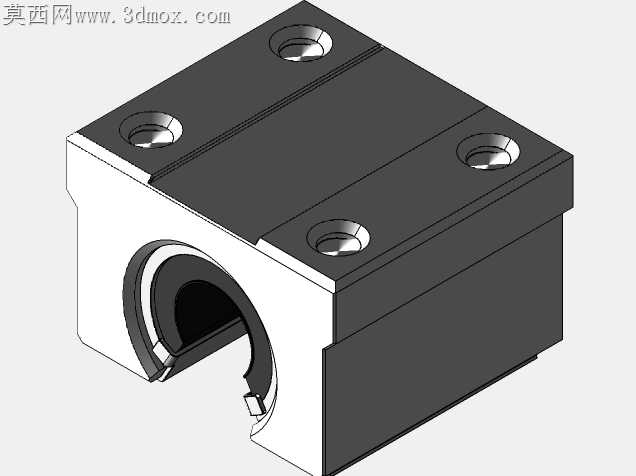

SBR10UU开口型直线滑动轴承滑块

这款SBR10UU规格的直线滑动轴承滑块，是直线往复运动传动系统中极为常用的导向支撑部件，适配直径10mm的圆柱直线光轴使用，广泛应用在各类需要精准直线导向的工业设备场景中，比如小型自动化生产线的物料推移机构、桌面级数控加工设备的轴向移动平台、包装设备的薄膜牵引工位、3D打印设备的运动轴组件、检测仪器的位移调节平台，以及各类非标自动化工装的直线导向结构中，承担运动部件的承载与精准导向作用，保障运动过程的平顺性与位置精度。

从功能特性来看，该款滑块采用开口式结构设计，这种结构一方面能够补偿光轴安装过程中产生的同轴度偏差，单滑块版本可实现最高1.5毫米的安装偏差补偿，大幅降低配套光轴的安装校准难度，提升装配效率；另一方面开口结构也便于轴承内部的润滑脂留存与杂质排出，在多尘、有少量加工碎屑的工况下也能维持稳定的滑动性能，减少卡滞风险。滑块主体采用高强度铝合金材质加工成型，在保证整体结构刚性的同时有效降低了自身重量，适配需要轻量化运动组件的高速往复运动场景，降低运动过程中的惯性冲击。滑块内部镶嵌有自润滑性能优异的轴承衬层，无需频繁加注润滑油脂即可维持低摩擦系数的滑动状态，长期运行磨损量小，使用寿命更长。

在设计思路上，这款滑块采用分体式拼接的盒体结构，上下壳体通过精密定位结构拼接后形成完整的轴承容纳腔，既保证了内部轴承衬套的定位精度，也便于后期磨损后的衬套更换，降低设备维护成本。滑块顶面均匀分布有八个内螺纹安装孔，采用双列对称排布，能够适配不同规格的安装连接板，用户可根据实际负载大小选择对应数量的安装孔进行固定，安装适配性更强；滑块侧面设置有注油孔，可在长期运行后通过注油孔补充润滑脂，进一步延长部件的使用寿命。

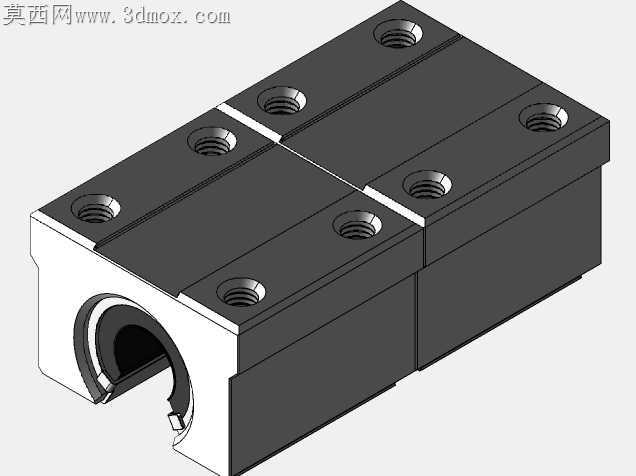

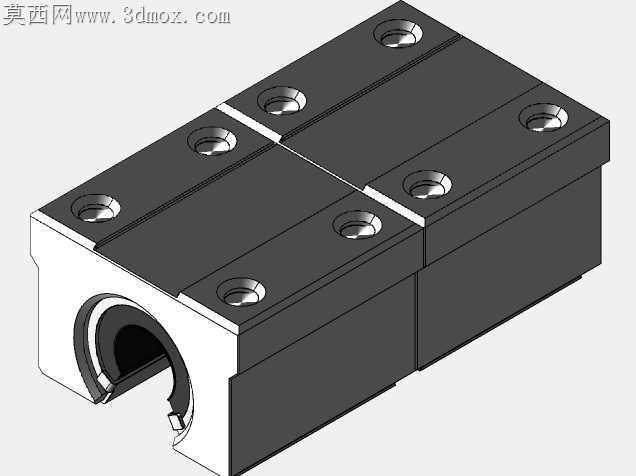

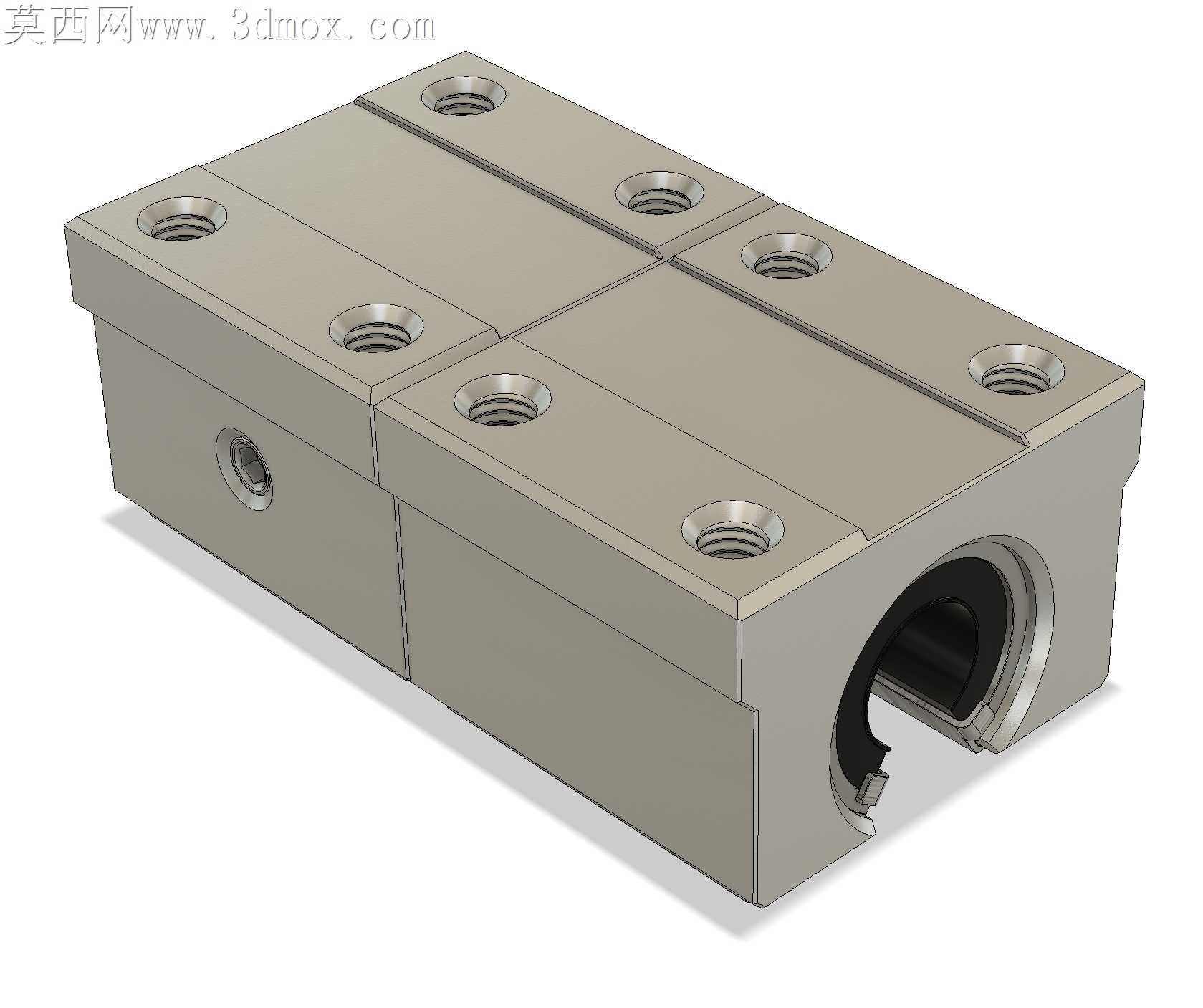

从安装边界来看，该滑块适配的光轴直径为10mm，整体外形为规整的长方体结构，安装面平整，安装孔位间距遵循行业通用的标准尺寸规范，可直接替换同规格的市面常规SBR系列滑块，无需对现有设备的安装结构进行二次修改。滑块的轴向通孔与光轴采用间隙配合设计，既保证滑动过程无卡滞，也能将径向跳动量控制在极小范围内，满足中低负载下的高精度直线运动需求。在实际选型使用中，若设备运行行程较长、负载偏大，也可选用双滑块组合安装的形式，进一步提升整体导向结构的承载能力与运动稳定性，避免长行程下的运动偏摆问题。
