航空起落架扭力臂联动弹性构件

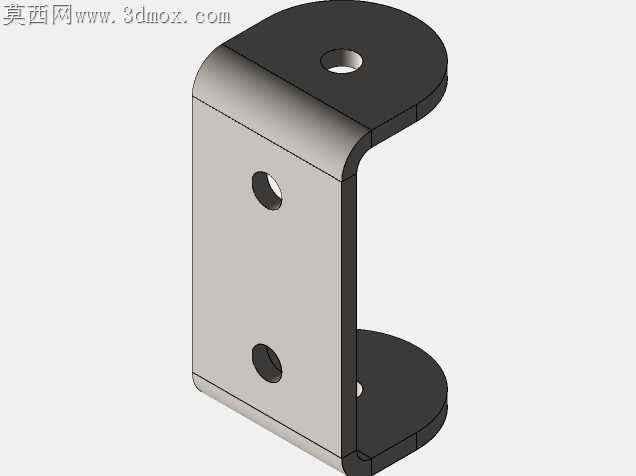

该弹性构件主要应用于轻型航空器后三点式起落架的扭力联动场景，作为起落架机轮与机身承力结构之间的弹性传力部件，承担着陆冲击缓冲、转向扭力传递、机轮姿态复位的核心功能，适配小型固定翼通航飞机、轻型运动类飞行器的后起落架装配需求，能够在飞行器滑跑、转向、着陆接地的全工况下，平衡刚性结构的冲击载荷与转向动作的灵活度需求。从功能特性来看，构件采用扭簧作为核心弹性单元，搭配弯折成型的金属传力臂与安装固定座，固定座预留两个标准安装孔位，可直接通过螺栓锁紧在起落架承力支柱的侧壁上，无需额外加工适配结构；传力臂一端与扭簧的受力端刚性连接，另一端延伸至机轮轮轴的联动卡位处，当机轮受地面摩擦力带动发生偏转时，传力臂会带动扭簧产生弹性形变，将转向扭力均匀传递至机身结构，同时在转向动作结束后，依靠扭簧的复位力矩带动机轮回正至滑跑正向，避免滑跑过程中机轮偏摆引发的方向失控。在设计思路上，该构件充分考虑了轻型航空器的减重需求与工况载荷特点，固定座采用冲压折弯成型的薄钢板结构，在保证安装面结构强度的前提下尽可能削减非承力区域的材料厚度，扭簧采用等节距圆柱螺旋扭转结构，簧圈间隙预留充足的形变余量，避免大冲击载荷下簧圈之间发生挤压碰撞引发的结构失效；传力臂采用冷弯圆钢加工，弯折弧度经过反复校核，既保证传力路径的直线性，又避开起落架收放、轮胎转动的运动干涉区域，整体结构没有冗余的连接部件，所有受力部位均采用圆弧过渡处理，避免应力集中引发的金属疲劳断裂。从安装边界与尺寸适配来看，固定座的安装孔距适配主流轻型起落架支柱的标准安装孔位，整体安装后突出支柱侧壁的尺寸控制在较小范围内，不会与起落架舱内的其他管线、结构件发生干涉；扭簧的簧圈内径与传力臂的芯轴直径精准匹配，转动过程中不会出现松旷窜动，传力臂末端的卡位结构与机轮轮轴的卡槽尺寸完全契合，转向过程中不会出现滑脱、虚位问题，能够在-40℃到60℃的常规飞行环境温度区间内稳定工作，耐受着陆瞬间的峰值冲击载荷，同时兼顾地面滑跑转向的操作手感，既不会因为刚度过大导致转向卡滞，也不会因为刚度过小导致回正力矩不足引发方向摆振，有效提升轻型飞行器地面滑跑阶段的操控稳定性与着陆阶段的冲击缓冲能力。
