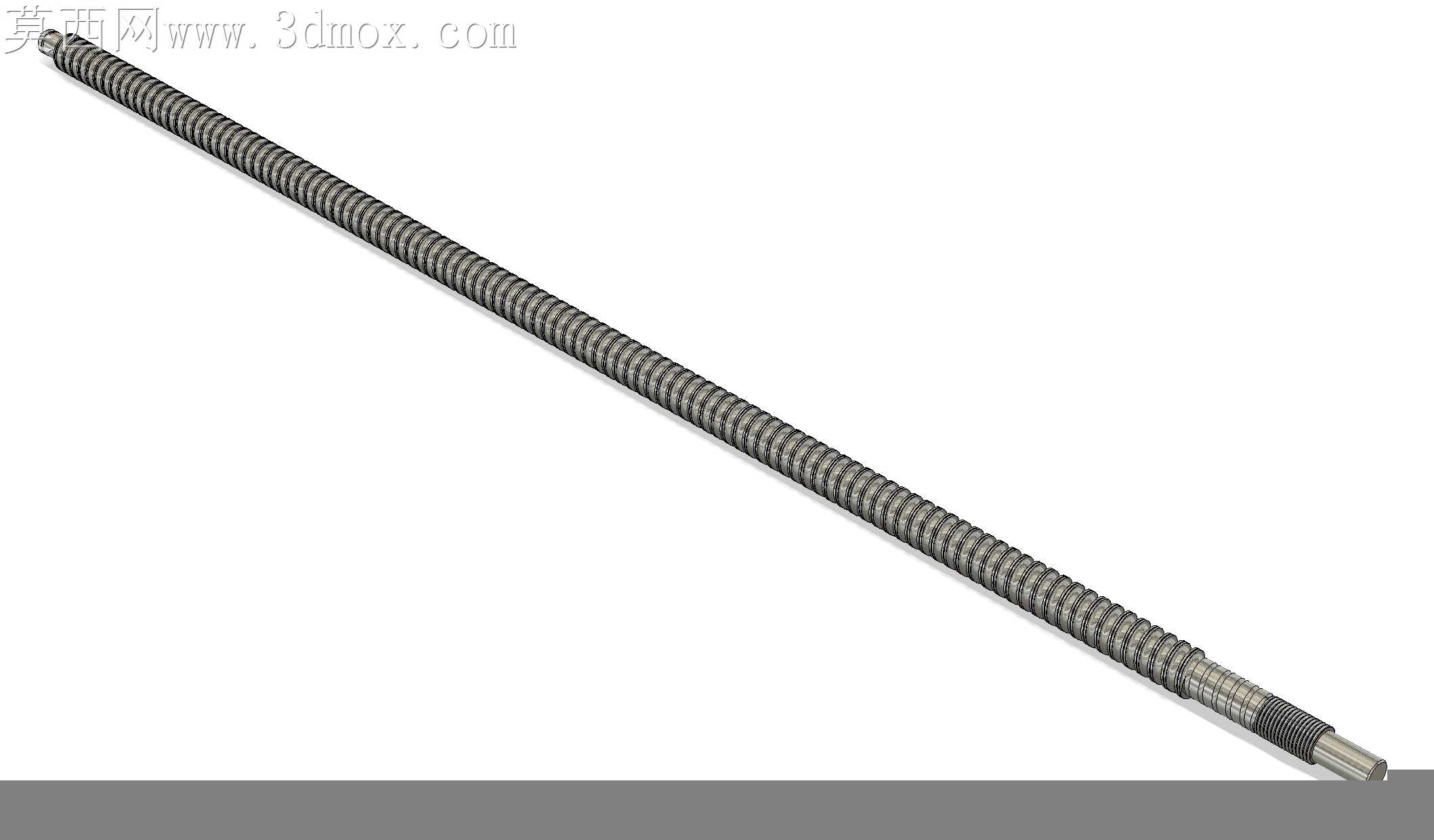

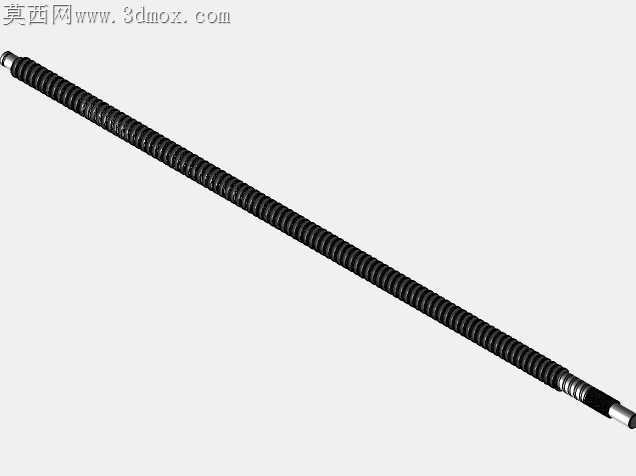

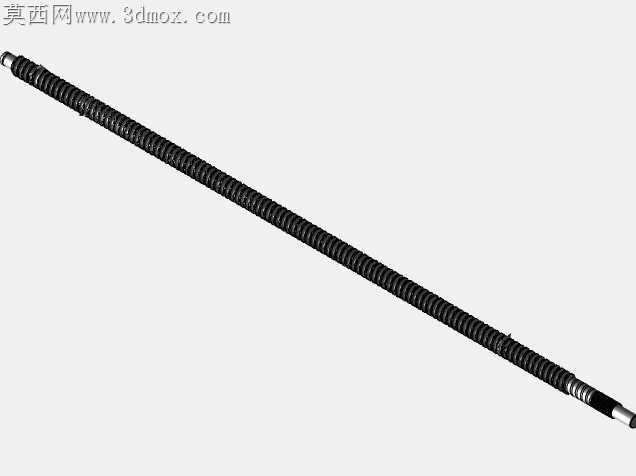

SFU1204多规格精密滚珠丝杠传动组件

这款滚珠丝杠是直线传动场景中的核心精密部件，目前广泛应用在数控进给机构、小型自动化滑台、精密检测设备位移平台、3D打印运动轴、桌面级CNC传动结构以及电子制造类小型设备的直线驱动单元中，承担着将旋转运动转化为高精度直线运动，或是将直线推力反向转化为旋转扭矩的核心传动作用，相比传统滑动丝杠，它依靠滚道内的滚珠实现滚动摩擦传动，传动效率可达九成以上，启动扭矩极小，不会出现滑动传动常见的低速爬行问题，能够长时间维持稳定的传动精度。

在实际设备运行过程中，这款丝杠可以配合对应的滚珠螺母、支撑座、联轴器与伺服或步进电机搭配使用，能够实现微米级的进给定位精度，反向间隙可以通过螺母预紧结构调整消除，完全满足精密加工、精准位移类设备的传动要求。设计这款传动组件时，首先围绕公称直径12mm、导程4mm的核心参数做滚道型面优化，采用哥德式滚道截面设计，让滚珠与滚道的接触角保持在合理区间，既保证足够的轴向承载能力，又能降低滚动过程中的摩擦损耗，同时针对450mm、500mm、900mm三种不同长度规格，分别做了轴端临界转速校核，确保不同安装跨距下丝杠的最高运行转速不会落入共振区间，避免运行过程中出现振颤影响传动精度。

外形与安装边界方面，丝杠主体为高精度磨削加工的外螺纹滚道，轴端按照标准支撑端尺寸做了台阶加工，可直接适配市面上同规格的丝杠支撑座、锁紧螺母，无需二次加工即可完成装配；三种长度规格的丝杠螺纹有效行程对应覆盖不同的设备行程需求，450mm规格适配小行程精密滑台、桌面设备运动轴，500mm规格适配常规中小型自动化设备的进给轴，900mm规格可满足长行程传动场景的安装需求，丝杠整体轴径统一，安装时两端支撑位的同轴度公差控制在精密传动要求范围内，装配后无需过多调整即可获得顺畅的传动手感，螺母部分采用标准法兰安装结构，安装孔位符合通用传动配件的互换尺寸，可直接与设备移动滑台连接固定，能够快速集成到各类需要直线精密传动的设备结构中。
