自适应气动液压夹持执行机构

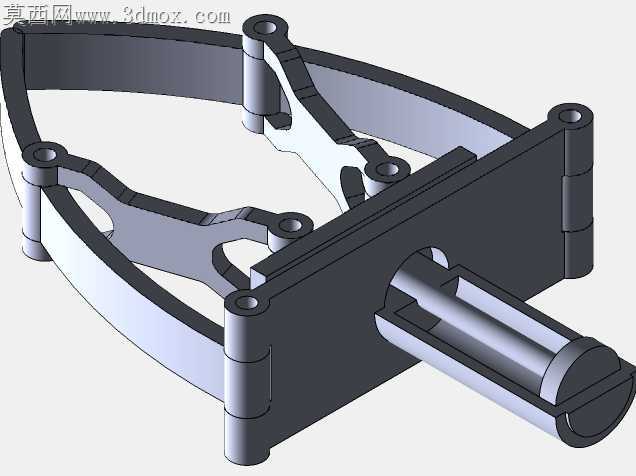

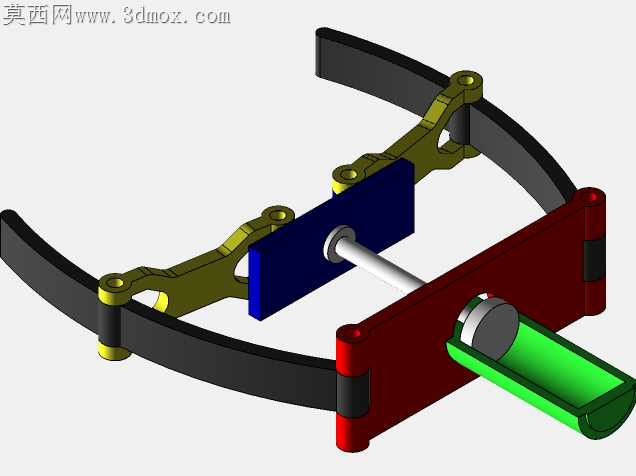

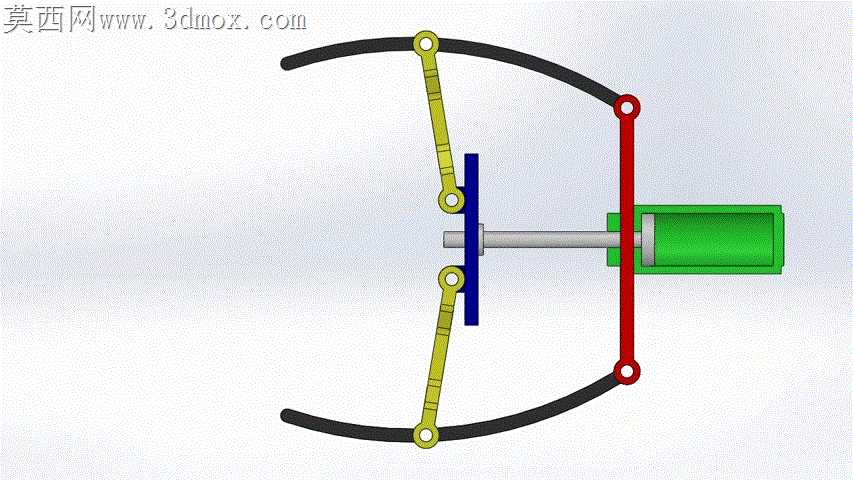

这款气动液压夹持执行机构，主要面向工业自动化生产线的物料分拣、工件上下料、异形件转运场景设计，可适配工业机器人、桁架机械手、专机设备的末端执行端安装，替代人工完成重复性的工件抓取、夹持固定作业，在3C电子装配、汽车零部件加工、五金件分拣、仓储物流码垛等场景中都能适配使用。该机构采用对称式弧形钳臂结构，以直线驱动的气缸或液压缸作为动力源，动力输出杆前端设置定位挡块，通过两组对称布置的铰接连杆将活塞杆的直线往复运动转化为两侧弧形钳臂的同步开合动作，相比传统平行夹爪，弧形钳臂的开合行程范围更大，可适配不同外轮廓尺寸的工件夹持需求。在功能特性上，该机构针对不同特性的工件做了适配性的结构设计：当夹持尺寸较大、需要较高保持力的厚重工件时，可配置大缸径驱动元件，此时活塞位移行程较小即可输出足够的夹持力，保证重型工件转运过程中不会松脱；当夹持尺寸偏小、质地偏脆的易碎工件时，可配置小缸径驱动元件，此时活塞位移行程更大，输出的夹持力更柔和，避免夹伤易碎工件表面。结构设计上，驱动缸体可完全嵌入安装基座的空心腔体内，不会额外占用末端执行器的外部安装空间，整体结构紧凑，铰接转动副均采用同轴铰接设计，两侧钳臂开合动作同步性好，不会出现偏载夹歪工件的情况。安装边界方面，该机构整体沿驱动缸轴线方向布局，钳臂完全闭合时整体外轮廓不超出驱动缸的径向安装范围，钳臂完全张开时可覆盖大直径环形工件的外轮廓夹持需求，安装法兰可直接适配标准工业机器人末端的ISO安装接口，无需额外设计转接板，铰接点位均预留润滑注油通道，可适配长时间高频次的工业生产作业需求，钳臂内侧可根据待夹持工件的外形更换定制防滑垫块，进一步提升不同工况下的夹持稳定性。
