单排立式直插母排针连接器结构设计

在消费电子、工业控制板卡的板间连接场景里，单排直插母排针是应用频次极高的板级互连元件，这类元件的核心作用是实现两块PCB之间的可拆卸电气连接，既保证信号传输的稳定性，又能满足产线装配、后期运维的拆装需求，避免焊接式连接带来的返修难度。从实际选型和建模的角度出发，这类母排针的设计首先要匹配公排针的尺寸公差，塑胶主体的内孔直径需要控制在合理公差带内，既要保证公针插入时的插拔力处于行业通用范围，不会出现过松导致接触不良、过紧导致插装时针体弯折的问题，又要保证接触端的弹片有足够的夹持力，在设备受到振动、冲击的工况下不会出现瞬断。

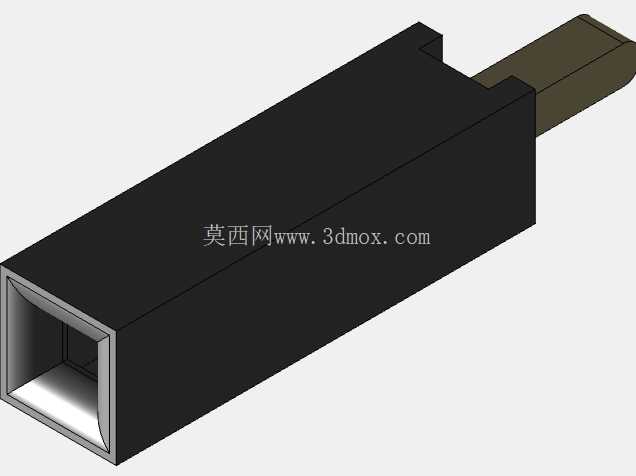

本次建模的这款单母排针，塑胶主体采用长方体立式结构，主体高度适配常规板间堆叠的间距需求，塑胶本体的侧壁厚度经过优化，既不会因为壁厚过薄导致注塑成型时出现缺胶、变形的问题，也不会因为壁厚过大占用过多PCB板面空间，给周边元件布局留出足够的安全距离。接触端子采用黄铜基材镀金的结构设计，端子的插装端设计有导向倒角，在自动化SMT或者手工插装时能够顺利插入PCB的过孔，不会出现顶偏、卡滞的问题；接触端采用弹性收口结构，公针插入时弹片产生的弹性形变能够提供稳定的正向压力，保证接触电阻处于较低水平，满足小信号传输以及小电流供电的需求。

从安装边界来看，这款母排针的插装引脚间距符合标准2.54mm排针间距规范，引脚伸出塑胶本体的长度适配常规1.6mm板厚的PCB，过波峰焊时焊锡能够顺利爬上引脚形成合格的焊点，同时引脚的宽度设计匹配标准0.8mm方形公针的尺寸，插合后两者的接触面积足够大，能够降低接触损耗。塑胶主体的顶部设计有防呆倒角吗？不，这款是单排无防呆结构，适配无极性要求的信号连接场景，主体的侧面没有多余的卡扣结构，属于最通用的直插式款式，能够兼容市面上绝大多数同规格公排针，互换性较强。

在建模过程中，需要重点关注几个配合尺寸的公差设定：首先是塑胶内孔与端子的配合过盈量，端子压入塑胶本体时需要有足够的保持力，避免在插拔公针时端子被带出塑胶主体，通常这个过盈量控制在0.05-0.1mm之间，既保证压装工艺的可行性，又能满足端子保持力的行业标准要求。其次是端子接触端的开口尺寸，开口尺寸要略小于公针的外径，保证公针插入后弹片的变形量处于材料的弹性变形区间内，不会因为变形过大产生塑性疲劳，导致长期使用后接触力下降。另外塑胶本体的底部与PCB板面的贴合面需要设计一定的平整度，插装后本体能够平稳贴在PCB表面，过波峰焊时不会出现浮高、倾斜的问题，保证所有引脚的焊接一致性。

从实际应用场景来看，这类单排母排针常被用在arduino开源硬件的扩展板连接、小型工控板的外设接口连接、传感器模块的板间连接等场景，相比排线焊接的连接方式，排针连接的拆装效率更高，连接可靠性更好，而且可以根据实际需要的引脚数量裁剪成不同的位数，适配不同的通道数需求。在结构设计时，还要考虑塑胶材料的耐温特性，因为过波峰焊时的温度会达到260℃左右，塑胶本体需要采用耐高温的PA6T或者LCP材料，避免过炉时出现本体融化、变形的问题，这一点在建模时虽然不需要体现材料属性，但在结构的壁厚设计上要匹配材料的成型特性，比如LCP材料的流动性较好，壁厚可以设计得更薄，而PA6T的壁厚需要适当增加避免成型缺陷。

另外，端子的折弯角度（如果是弯针款式，但这款是直针），这款直针款式的端子同轴度要求较高，所有引脚的中心距偏差需要控制在±0.08mm以内，否则插装到PCB上时会出现个别引脚对不准过孔的问题，影响产线的装配效率。塑胶本体的外轮廓边角都设计有微小的C角，一方面是注塑成型时便于脱模，避免边角出现毛刺、缺料，另一方面在手工装配时不会划伤操作人员的手指，也不会刮伤周边的导线绝缘层。从三维建模的细节来看，端子与塑胶本体的配合处需要做干涉检查，确保压装过程中不会出现结构干涉，端子的压入端设计有滚花或者倒刺结构，压入塑胶后能够进一步提升端子的抗拔出力，这部分结构在建模时不能省略，否则会导致模型与实际生产的零件存在结构差异，影响后续的装配仿真或者模具设计。

在实际选型替换时，这款母排针可以直接替换同规格的其他品牌同间距单排母，不需要修改PCB的封装尺寸，因为其安装尺寸完全符合行业通用的封装规范，引脚的焊盘尺寸、孔位间距都和标准封装完全匹配，这也是这类通用连接元件的设计核心——保证足够的互换性，降低供应链的选型风险。对于结构工程师来说，在进行板卡堆叠设计时，只需要确认母排针的本体高度是否满足板间间距要求，引脚长度是否适配PCB板厚，就可以直接选用这类标准件，不需要重新开模定制，能够大幅缩短产品的研发周期，降低开模成本。
