16340规格圆柱锂离子电芯结构设计

在便携电子设备、小型电动工具、手持检测仪器这类对供电单元体积有严格限制的场景里，16340规格圆柱锂电芯是应用频次极高的储能部件，做这类电芯的三维结构建模，核心要兼顾电芯本身的结构可靠性、与配套电池仓的装配兼容性，还有后续PACK组装的工艺可行性。

先从实际应用场景倒推设计逻辑，日常接触到的强光手电、小型无线传感器、便携医疗检测模块、迷你电动螺丝刀，很多都选用16340电芯作为供电核心，这类设备的内部空间通常非常紧凑，留给电池仓的径向和轴向余量都很小，所以建模时首先要卡死外形边界：圆柱主体的外径要严格控制在16mm区间，轴向总高度控制在34mm，这个尺寸是行业通用的适配基准，一旦出现超差，要么装不进标准电池仓，要么装入后出现旷量，设备受震动时容易发生接触不良。

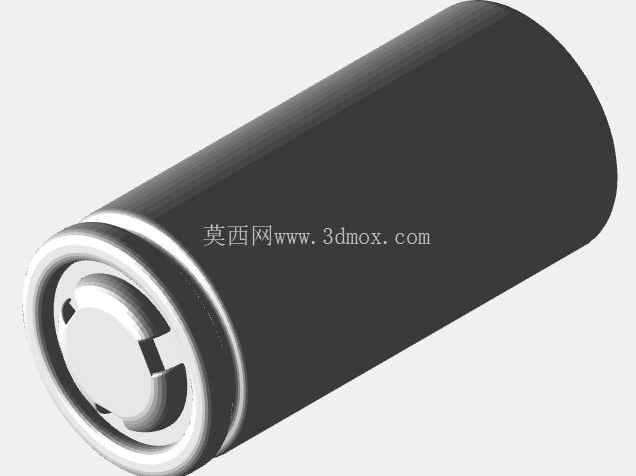

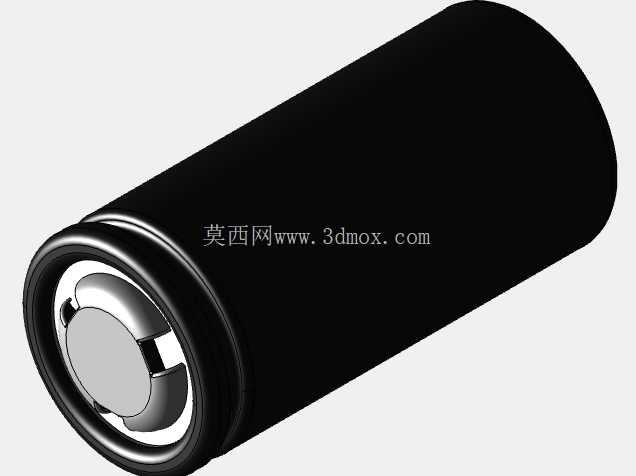

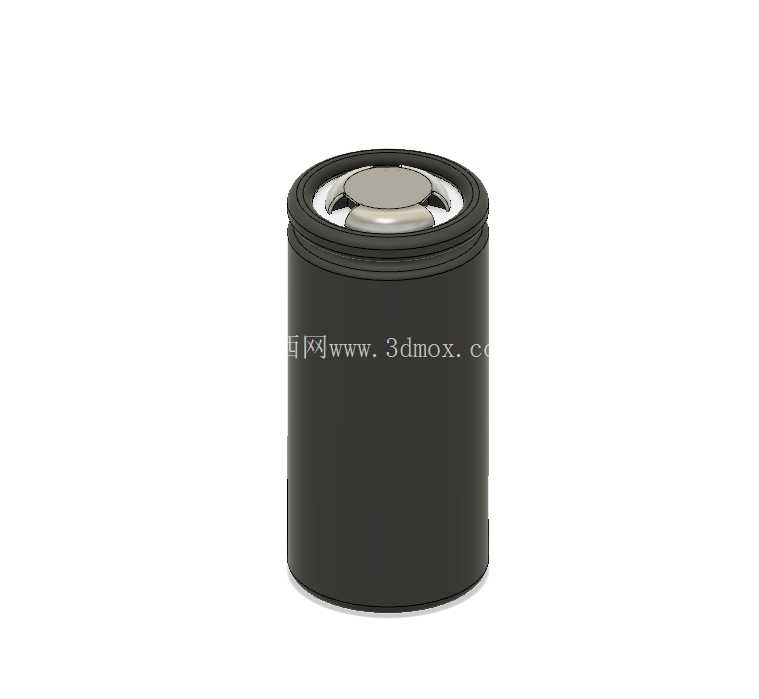

从结构分层来看，这个电芯的三维模型还原了量产电芯的全部核心结构：外层是钢质冲压外壳，做了哑光黑的绝缘涂层处理，建模时特意在外壳上端靠近极柱的位置做了一圈环形滚槽，这个结构不是装饰，是量产工艺里用来卡接内部卷芯、固定顶盖密封结构的关键特征，滚槽的深度、宽度都要匹配实际冲压工艺参数，槽位过深会挤压内部卷芯的隔膜造成内短路风险，槽位过浅则会导致顶盖固定强度不足，电芯受挤压时容易出现顶盖脱落漏液的问题。

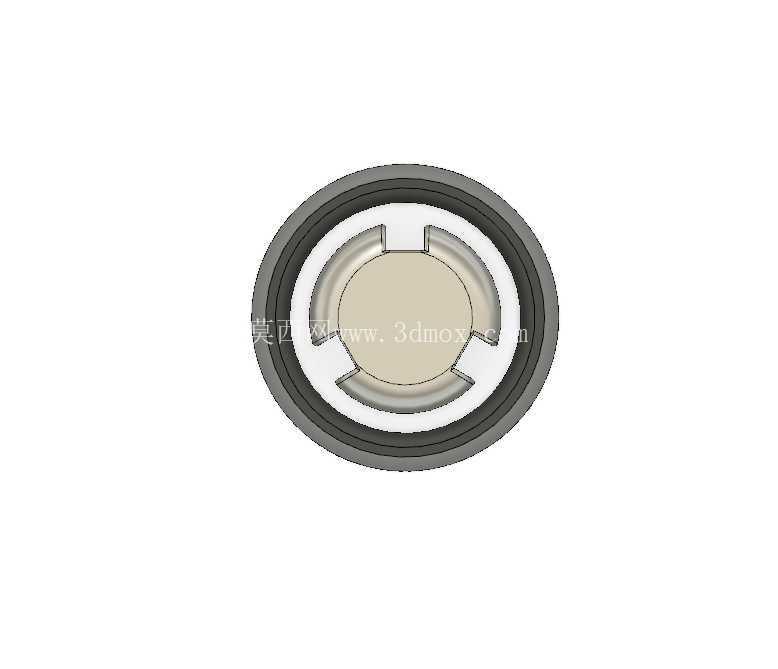

上端的正极结构做了凸起的镀镍钢帽设计，钢帽和外壳之间做了绝缘密封垫圈的分层结构，建模时把这个绝缘层的厚度控制在0.3mm，既保证正极和钢壳负极之间的绝缘耐压性能，又不会让正极凸起高度超出标准范围——要知道很多设备的电池仓正极接触弹片是带预压行程的，正极凸起过高会导致弹片过压变形，凸起过低则会出现接触虚接的问题。外壳底部是平整的负极接触面，做了微小的圆角过渡，避免锐边划破电池仓内的绝缘青稞纸，同时底部平面的平面度控制在0.05mm以内，保证和负极弹片的充分接触，降低接触电阻。

做这类标准件建模的时候，很容易忽略外壳上的几处环形凸筋，这个模型里在外壳上部、中部分别做了两道高度0.15mm的环形加强筋，别小看这两道凸筋，电芯在批量组装、运输过程中会受到侧向挤压力，没有加强筋的薄钢壳很容易出现凹陷变形，一旦变形量超过0.5mm就可能挤压内部卷芯造成安全隐患，加强筋的位置也不能随便设置，要避开大部分设备电池仓内部的定位卡扣位置，不然会出现装配卡滞。

从装配适配的角度考虑，建模时特意给所有配合面留了合理的公差带：外径尺寸按h6的公差带设置，方便和不同材质的电池仓做间隙配合，不管是ABS注塑的电池仓，还是铝合金车削的电池仓，都能顺利装入不会出现卡涩；正极帽的凸起高度按+0.1/-0mm的公差控制，保证和不同结构的正极弹片都能可靠接触。另外模型还原了电芯表面的绝缘涂层厚度，整个钢壳外表面的绝缘层厚度控制在0.02mm，既保证外壳和设备内部金属结构之间的绝缘性能，又不会额外增加电芯的整体外径。

很多新手做这类电芯模型的时候，只会做一个简单的圆柱加个顶盖，忽略掉实际生产和装配里的细节特征，比如滚槽的圆角过渡、钢帽和绝缘圈的配合间隙、外壳底部的冲压圆角，这些细节看似不起眼，真到做设备结构验证的时候，缺失这些特征就会导致干涉检查、装配仿真的结果失真，比如没有滚槽结构的话，做电池仓密封结构设计时就会算错密封件的压缩量，没有外壳加强筋的话，做跌落仿真时就没法准确模拟电芯受冲击后的变形情况。

从功能特性来说，这个结构的电芯本身是标准化的储能单元，三维模型的核心作用是给下游设备结构设计师提供准确的装配基准，不管是做单节电池的电池仓，还是做多节串并联的电池PACK，都可以直接调用这个模型做空间布局，不用再反复核对电芯的外形尺寸、极柱位置，能大幅缩短结构设计的验证周期。比如做手持设备的结构设计时，把这个模型导入装配体后，就能直接围绕电芯布置主板、马达、按键这些部件，提前排查各个部件之间的干涉问题，避免开模后才发现电池装不进去的低级错误。

另外建模时也考虑了后续做热仿真的需求，整个模型的结构分层是按实际电芯的材质划分的：钢壳层、绝缘涂层、内部卷芯区域、正极钢帽、绝缘垫圈，每个部分都可以单独赋予对应的材质参数，做热仿真的时候能准确模拟电芯大电流放电时的热量传导路径，给设备的散热结构设计提供准确的模型基础。比如做高亮度手电的结构设计时，就可以基于这个模型模拟持续高亮放电时电芯的温升情况，判断外壳的散热结构是否能把电芯温度控制在安全区间内。

还要注意的是，这类圆柱电芯的结构设计里，所有边缘都做了圆角处理，没有尖锐的棱角，一方面是冲压工艺本身的要求，钢壳冲压的时候锐边位置容易出现应力集中导致开裂，另一方面也是装配安全的要求，锐边容易划破工人的防护手套，也容易划破电池仓内的绝缘材料，造成短路隐患。模型里把所有外露边缘的圆角都按实际工艺要求设置了R0.2到R0.5的过渡，完全匹配量产电芯的实际外观特征。
