夹紧式梅花弹性步进联轴器结构设计

这款梅花弹性联轴器是面向步进传动场景开发的轴系连接部件，主要应用于小型自动化设备、精密传动模组、3D打印设备、小型数控雕刻机、电子制造流水线等对传动精度、缓冲减振有明确要求的传动环节，核心作用是连接主动轴与从动轴，在传递旋转扭矩的同时，补偿两轴之间存在的径向、角向与轴向安装偏差，同时通过中间弹性体吸收传动过程中的振动冲击，避免步进电机启停瞬间的刚性冲击损伤电机轴承或从动端精密部件。

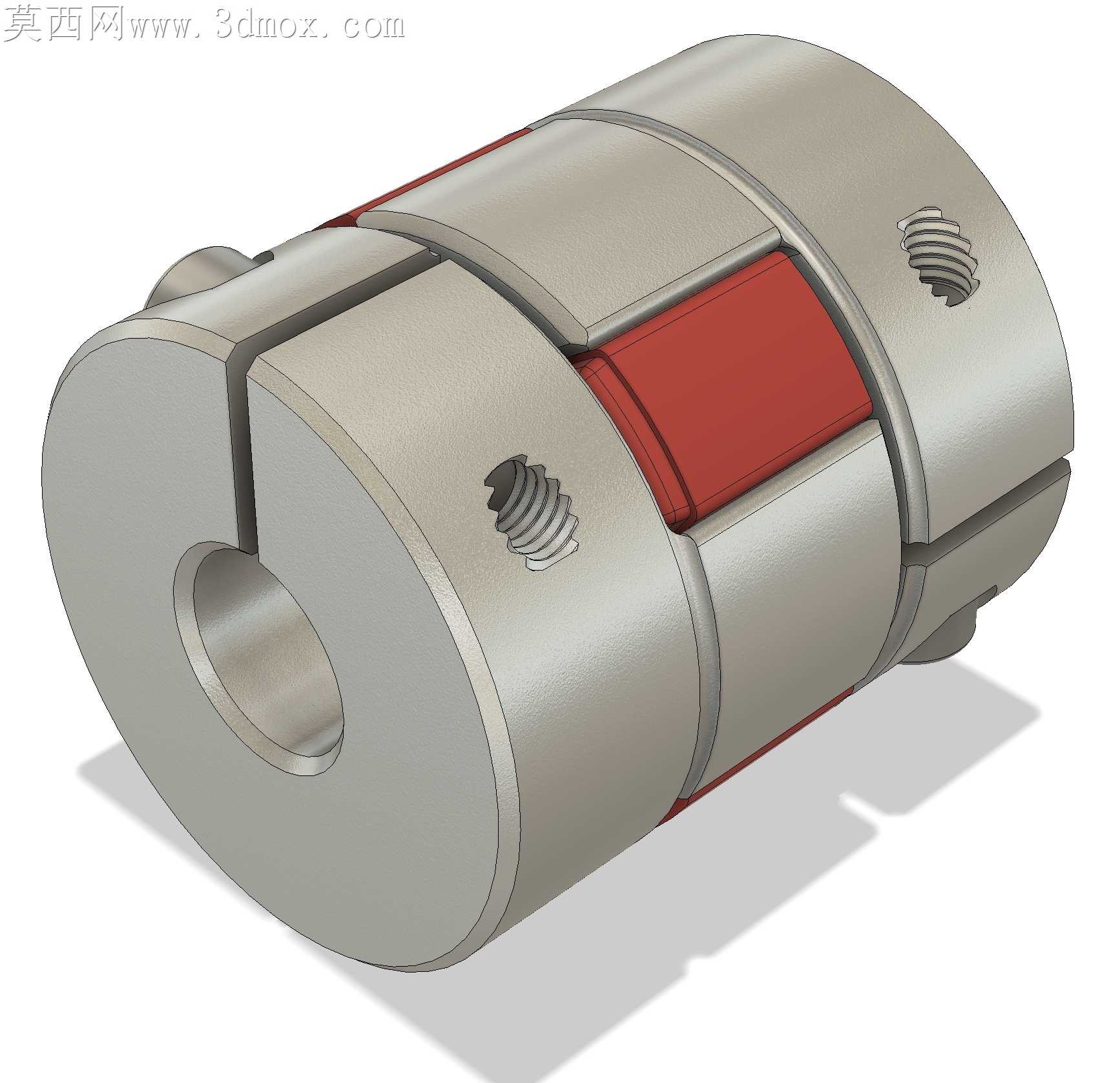

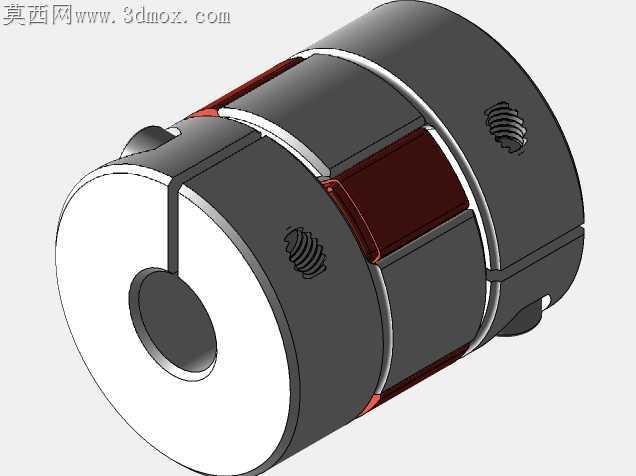

产品采用三瓣式梅花弹性体夹装结构，两端为金属抱紧夹座，中间嵌入红色聚氨酯弹性缓冲块，金属夹座采用轴向开槽夹紧式设计，搭配侧面紧定螺钉实现轴孔的抱紧锁紧，相比传统顶丝固定方式，夹紧式结构可以均匀包裹轴径表面，不会在轴表面留下顶丝压痕，同时传递扭矩的能力更强，高速正反转切换时不会出现轴与联轴器之间的打滑空程，非常适配步进电机频繁启停、正反转的工作特性。中间的梅花弹性体采用多瓣凸爪交错嵌合的结构，金属端爪与弹性体凸爪完全啮合，传动过程中弹性体可以通过自身形变吸收振动，同时补偿两轴安装时的不同心误差，降低轴系因对中不良产生的附加载荷，延长整套传动部件的使用寿命。

从安装边界来看，这款联轴器外径为25mm，总长度30mm，两端轴孔适配8mm直径的传动轴，整体外形为圆柱形结构，最大外轮廓无突出结构，安装时仅需要预留直径27mm、长度32mm的安装空间即可完成布置，侧面紧定螺钉采用内六角结构，安装时仅需要从径向操作锁紧，不需要额外预留轴向操作空间，适配紧凑安装空间内的传动布局。设计过程中重点优化了夹座的开槽深度与抱紧力匹配关系，开槽深度既保证夹紧时夹座可以产生足够的形变抱紧轴径，又避免开槽过深导致夹座刚性不足、传递大扭矩时出现形变失效；弹性体的瓣形弧度经过反复调整，确保正反转切换时间隙极小，不会出现传动回程误差，满足步进传动的精度要求；紧定螺钉的位置布置在夹座开槽的对侧，锁紧时可以让夹座的抱紧力均匀分布在轴周向，避免单边受力导致的轴系偏斜。

在实际使用场景中，这款联轴器可以适配不同品牌的42型步进电机与滚珠丝杠、同步带轮等从动部件的连接，弹性体的阻尼特性还可以有效抑制步进电机低速运行时的振动，提升传动平稳性，当设备出现过载情况时，中间弹性体可以先于金属部件发生形变断裂，起到过载保护的作用，避免昂贵的电机或精密传动部件被损坏，降低设备故障后的维修成本。
