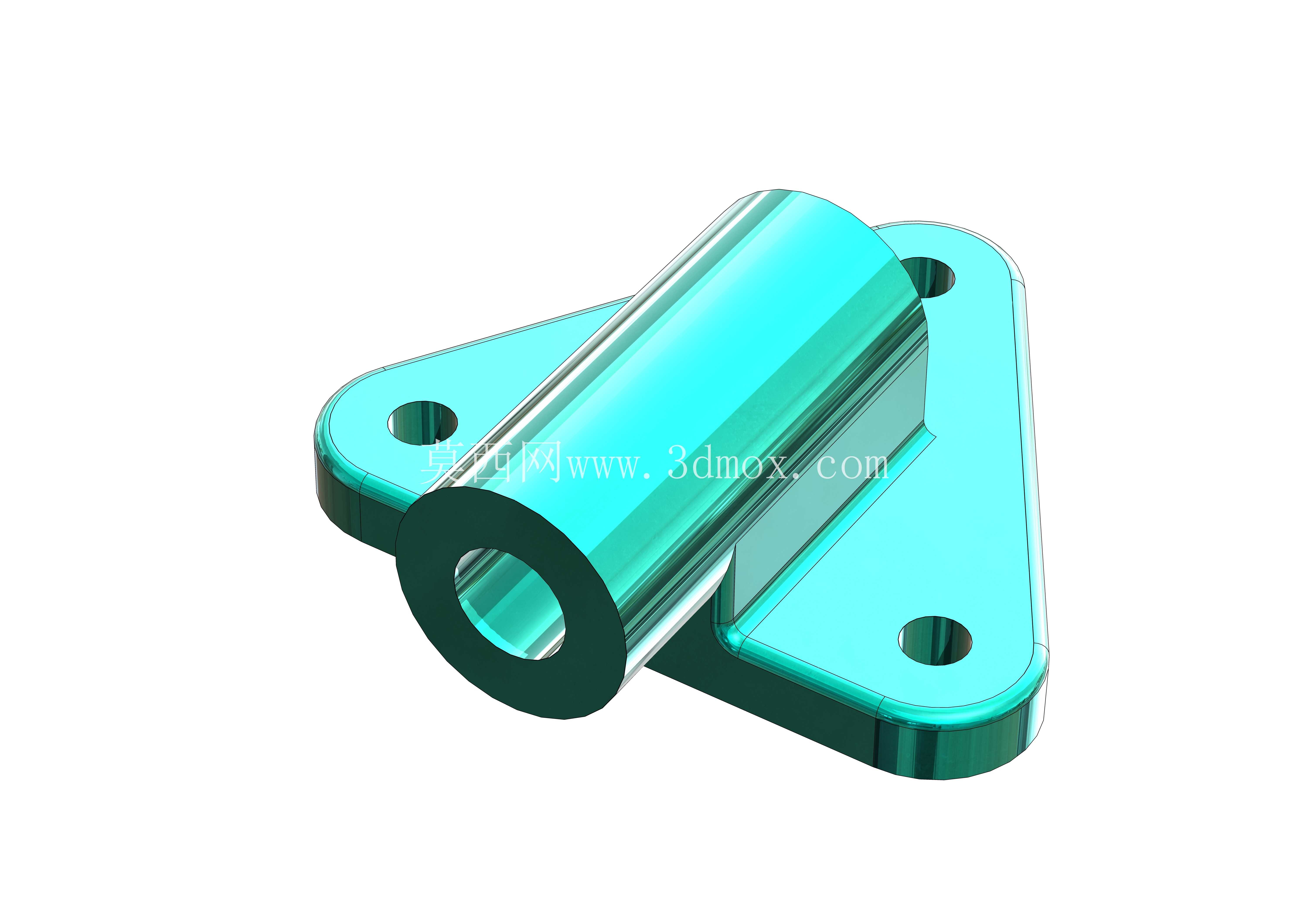

三角法兰安装式套筒轴承结构设计

这类带三角安装法兰的套筒轴承，在轻工自动化输送线、小型压铸设备辅机、桌面级工装夹具的转轴支撑场景中应用十分广泛，区别于标准无衬套的光轴滑动座，该结构将轴套支撑与安装基座做了一体化设计，省去了额外加工轴承座安装位的工序，在小负载、低转速的转轴支撑场景下，能大幅降低装配环节的公差累积问题。从实际使用场景来看，这类轴承多承担径向载荷为主的转轴支撑，常见于压铸模具周边的顶出杆导向、小型传送带的从动辊支撑、工装夹具的翻转转轴定位等工况，工作转速普遍不超过300rpm，适配的轴径多在10-25mm区间，日常运行中承受的径向载荷一般不超过2kN，部分带轻微轴向窜动的工况下，三角法兰的三个安装孔能均匀分散轴向的窜动冲击力，避免两孔安装结构容易出现的单侧螺栓受力过载问题。

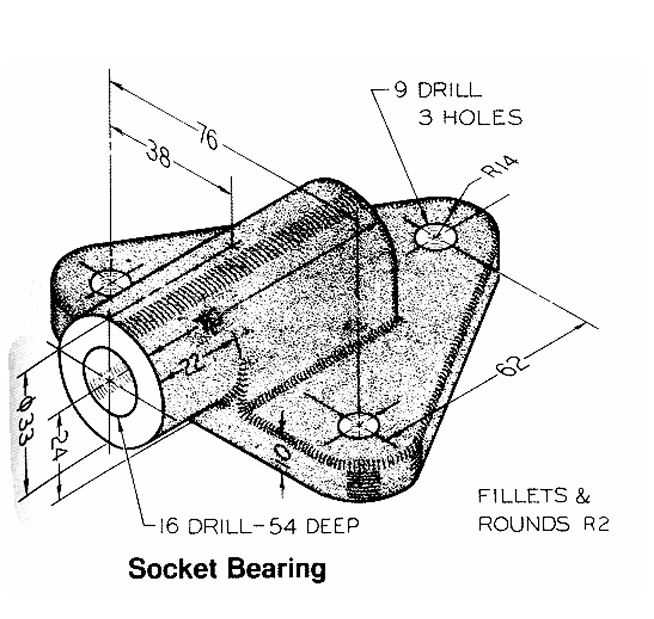

设计层面上，主体轴套部分采用等壁厚的圆筒结构，内孔与安装法兰的基准面做了严格的垂直度公差约束，实际建模时内孔的圆柱度公差控制在0.01mm以内，保证穿入的转轴能顺畅转动，不会出现卡滞、偏磨的问题。法兰部分采用三角形切边结构，而非传统的圆形或方形法兰，三个安装孔分别布置在三角结构的三个端点位置，孔中心到轴套中心的距离保持一致，安装时三个螺栓的锁紧力能均匀作用在安装基准面上，不会出现方形法兰四角锁紧时容易产生的法兰面翘曲问题；法兰的三个边角做了大圆角过渡处理，既避免了锐边容易造成的装配划伤，也能减少应力集中，在承受冲击载荷时不会在边角位置出现开裂问题。轴套与法兰的连接位置做了加厚的过渡圆角，这个位置是整个零件的应力集中区，建模时特意加大了过渡圆角的半径，避免轴套受径向力时在根部出现断裂。

安装边界方面，三个安装孔的中心距按照标准的小负载安装座规格设计，适配M6的内六角圆柱头螺栓，安装时法兰底面与设备安装面完全贴合，不需要额外加装调整垫片，轴套的轴向长度略大于法兰的厚度，两端伸出的部分长度一致，保证转轴穿入后两端的支撑长度均衡，不会出现悬臂受力的情况。轴套的外圆与法兰面的衔接处做了0.5mm的退刀槽设计，方便后期加工时的磨削工序，也能避免装配时轴套根部与安装面出现干涉。从结构功能来看，一体化的结构相比分体式的轴套加轴承座组合，零件数量更少，装配时不需要调整轴套与轴承座的同轴度，只要将三个螺栓锁紧即可完成安装，对装配工人的技术要求更低，也能减少后期维护时的零件更换成本。

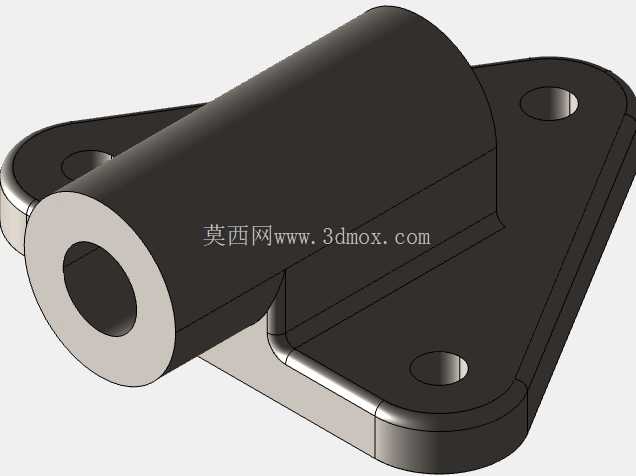

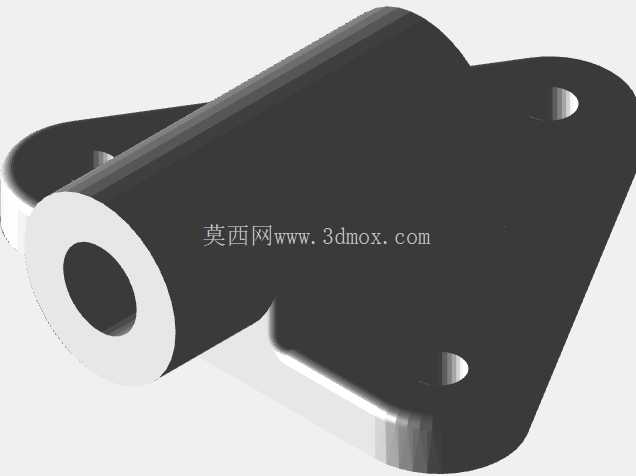

实际建模过程中，先通过拉伸凸台做出法兰的三角基体与轴套的主体圆筒，再通过拉伸切除加工出三个安装孔与轴套的内孔，之后对所有锐边做圆角处理，特别是轴套内孔的两端口位置，做了1×45°的倒角，方便转轴穿入时的导向，也能避免内孔边缘的毛刺刮伤转轴表面。法兰的安装孔位置做了锪平处理，保证螺栓头安装时能完全贴合，不会出现螺栓锁紧时偏斜的问题。整个零件的壁厚设计保持均匀，最薄的位置在法兰的边缘区域，厚度不小于5mm，保证零件在压铸成型时不会出现缩孔、缺料的问题，也能满足日常使用的强度要求，不会因为轻微的碰撞就出现变形。
