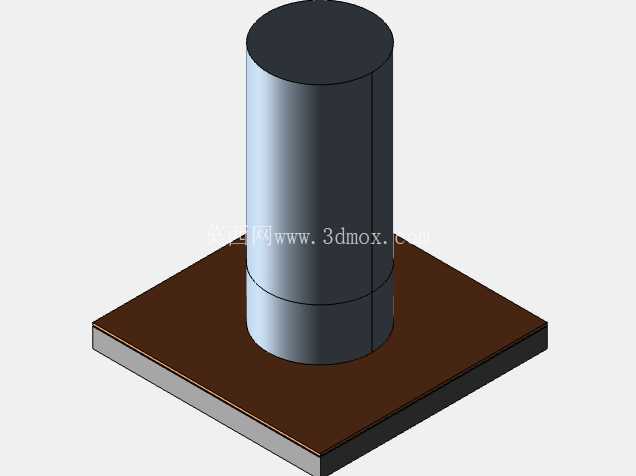

带方形安装底座的钢制气缸结构

在气动传动系统的落地部署场景里，这类带一体式方形安装底座的钢制气缸，是中小型压装、工位顶升、简易夹具驱动环节里很常见的执行部件，区别于螺纹安装、法兰侧装的气缸结构，这种底座一体的设计能直接通过底座上的预留孔位完成与设备机架台面的锁固，不需要额外配置安装附件，在压铸周边辅助工位、小型装配线的单点驱动场景里适配性很强。从结构设计逻辑来看，整个缸体采用圆柱形钢制主体，是因为圆柱结构在承受内部气压作用时，周向应力分布最均匀，同等壁厚条件下能承受更高的工作压力，相比异形缸体不会出现局部应力集中导致的缸体变形问题，钢制材料的选型也让它相比铝合金气缸具备更高的抗冲击能力，在存在轻微磕碰、工况里有少量金属碎屑飞溅的压铸车间环境里，缸体外壁不容易被刮伤出现密封失效的隐患。方形安装底座和缸体采用同轴一体式设计，底座的边长尺寸大于缸体外径，安装时四个固定孔位分布在底座超出缸体的四个角区域，锁固螺栓的时候操作空间充足，不需要在缸体周围预留避让空间，能有效压缩整套驱动单元的安装占位，在设备台面布局紧凑的工位上，这种结构能减少相邻机构的干涉风险。实际使用过程中，这类气缸的核心功能是将压缩空气的压力能转化为直线方向的机械推力，缸体内部的活塞配合密封件沿缸筒内壁做往复运动，输出端可以连接压头、夹具压板、顶升托板等不同执行端配件，完成工件的压合定位、工位间的短距离顶升送料、夹具的夹紧松开动作。设计时需要重点考量缸筒内壁的粗糙度与圆柱度，内壁加工精度直接影响活塞密封圈的磨损速度，内壁过于粗糙会加速密封件老化导致漏气，圆柱度超差则会出现活塞运行卡滞、输出推力不稳定的问题；底座与缸体的连接位置做了过渡圆角处理，避免直角连接处出现应力集中，在气缸输出最大推力、底座承受反向弯矩的时候，连接位置不会出现开裂变形的问题。从安装边界来看，底座的下平面是整个部件的安装基准面，加工时需要保证该平面的平面度，以及平面与缸体轴线的垂直度，否则安装后缸体出现倾斜，活塞运行时会受到侧向力，不仅会增大密封圈的偏磨，还会导致输出推力的方向偏移，影响执行端的动作精度。这类钢制气缸相比轻型铝合金气缸，更适合工作频率不是极高、但负载冲击较大的工况，比如压铸模具周边的工件顶出辅助、小型压装工位的施压驱动，不需要额外加装防护套就能适应车间里的多尘、少量切削液飞溅的环境，日常维护只需要定期检查进气口的气源处理元件，保证压缩空气不含过多水分与杂质，就能延长缸内密封件的使用寿命。在三维建模过程中，这类结构需要重点保证缸体与底座的同轴度约束，底座安装孔的位置度要符合通用安装标准，方便用户直接调用模型完成设备布局时，能直接匹配标准规格的螺栓紧固件，不需要额外调整孔位尺寸；缸体外壁的台阶结构是为了适配端盖的安装定位，建模时要保证台阶面与缸体轴线的垂直度，方便后续端盖装配时能保证密封面的贴合度，避免出现端盖倾斜导致的漏气问题。
