材料力学教学用搭接重叠接头结构

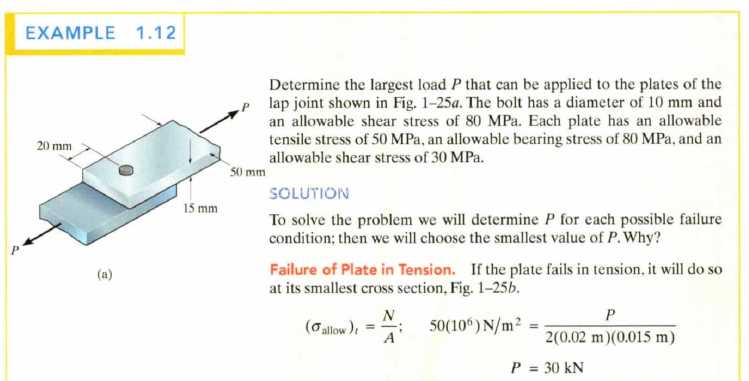

做结构力学相关的教学演示或者基础连接验证时，这类重叠搭接的接头结构是很常用的试样构型，很多材料力学课程里的剪切、拉压复合受力验证都会用到类似的搭接形式，和普通的对接接头不同，重叠段的存在会让受力传递路径出现偏心，实际测试时能同时覆盖正应力、剪应力甚至局部接触应力的耦合作用，用来给学生讲解圣维南原理、偏心加载的应力分布特征非常直观。

设计这类接头的时候，首先要确定的是重叠段的长度边界，太短的话搭接面的剪切承载面积不足，加载时很容易直接从搭接面滑脱，没法观测到母材本身的变形特征；太长的话则会在搭接段两端出现明显的应力集中，中间区域的应力水平极低，反而不符合教学演示需要的均匀受力区间要求，通常会根据试样母材的厚度来匹配重叠长度，一般取母材厚度的5到8倍区间，既能保证足够的连接承载能力，也能让搭接区域的应力分布有足够的梯度变化，方便贴应变片采集不同位置的应变数据。

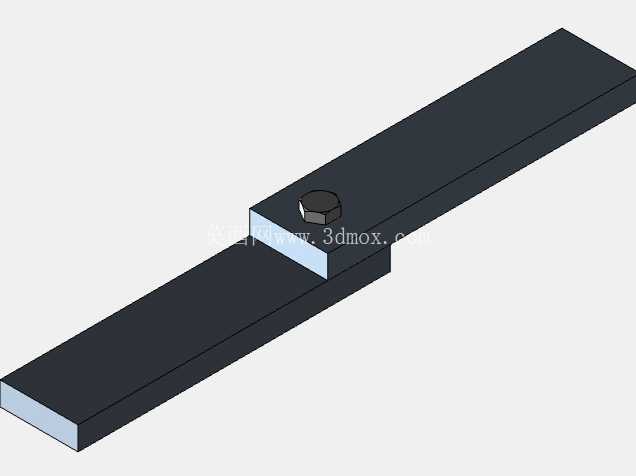

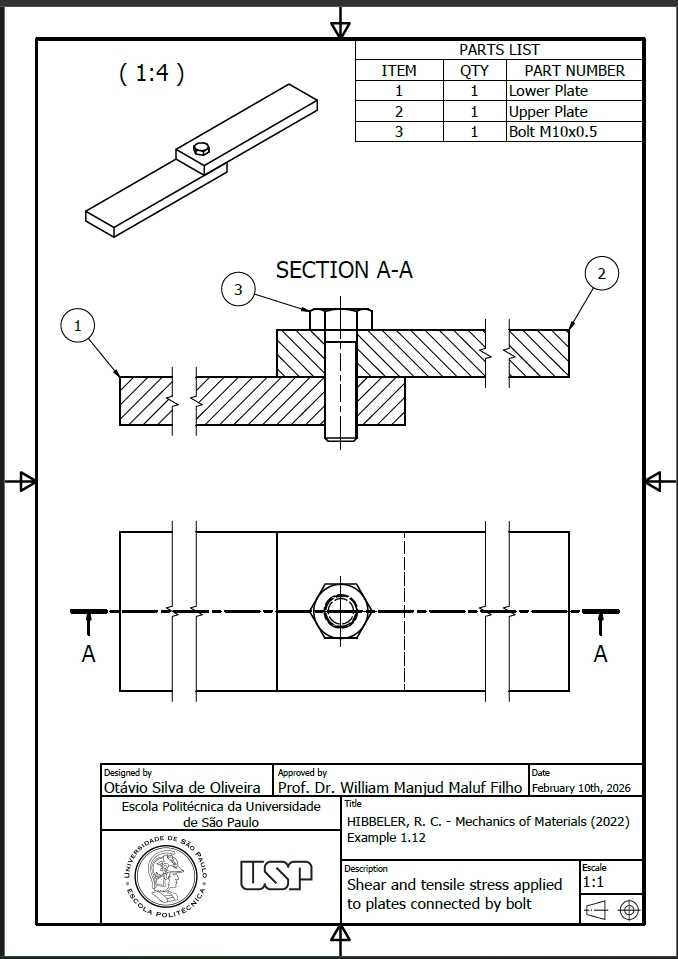

从外形上看，这个接头采用等宽度的板件搭接设计，两块板的厚度保持一致，搭接位置没有额外的焊接或者铆接结构，是靠搭接面的贴合来传递载荷？不对，仔细看结构，其实这个是用来模拟胶接接头或者简单搭接受力的纯力学试样，板件的边缘做了直角处理，没有额外的倒角，是为了在有限元分析或者实际试验时，能清晰观测到搭接端部的应力集中效应，很多教材里的经典算例都会用这种无倒角的等厚板搭接构型，因为边界条件简单，理论计算值和实际测试值的偏差容易控制，适合作为基础验证模型。

实际应用场景里，除了教学试验，这类搭接结构也是很多薄板连接结构的简化原型，比如钣金机箱的搭接边、薄钢板的拼接接头，在做初步设计的时候，都可以用这个简化模型来估算搭接长度对应的承载能力，不需要一开始就建复杂的全尺寸模型，能大幅提升前期方案迭代的效率。安装边界上，这类试样做力学测试的时候，两端的夹持段需要保证足够的平行度，夹持端的长度要超过试验机夹头的最小夹持深度，避免加载时出现打滑或者试样偏心翻转，通常夹持段会做表面滚花处理增加摩擦力，但这个教学模型里为了简化结构，没有做滚花特征，重点突出搭接段的结构特征。

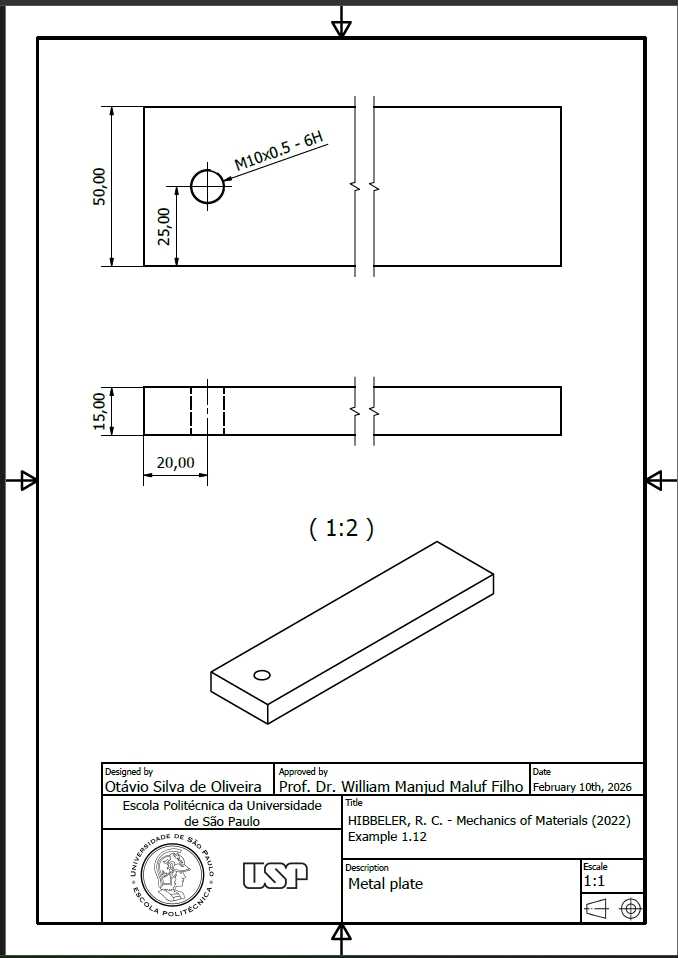

设计思路上，这个模型完全贴合材料力学教材里的经典算例构型，没有添加多余的工艺特征，就是为了还原理论计算时的理想边界条件，两块板的重叠位置对齐精度很高，没有出现错位，因为如果搭接时存在横向错位，会额外引入附加弯矩，导致测试结果和理论值出现较大偏差，建模的时候特意将两块板的侧面做了共面对齐处理，保证加载时的力线和板件的中心轴线尽可能重合，减少附加载荷的干扰。从尺寸边界来说，板件的宽度方向尺寸统一，没有做变宽设计，这样在计算截面应力的时候，可以直接用宽度乘以厚度得到承载截面积，不需要考虑截面变化带来的应力计算修正，非常适合入门级的力学教学使用，学生可以直接用材料力学里的基本公式计算搭接面的剪应力、板件本体的拉应力，再和有限元仿真结果、实际试验结果做对比，快速理解偏心加载下的应力分布规律。

很多刚接触结构设计的工程师容易忽略搭接接头的偏心问题，以为只要搭接面足够大就能保证强度，实际上这类重叠接头因为两块板的受力轴线不在同一条直线上，加载时必然会产生弯矩，导致搭接段的两端出现应力峰值，这个模型就可以很直观地展示这个现象，在搭接段的端部位置，应力水平会比中间段高出很多，实际设计的时候往往需要在端部做倒角或者增加加强结构来降低应力集中，而这个基础模型就是所有优化设计的基准构型，不管是做胶接接头、铆接接头还是焊接搭接接头的性能分析，都可以在这个模型的基础上添加对应的连接特征，快速完成不同连接工艺下的接头性能对比。
