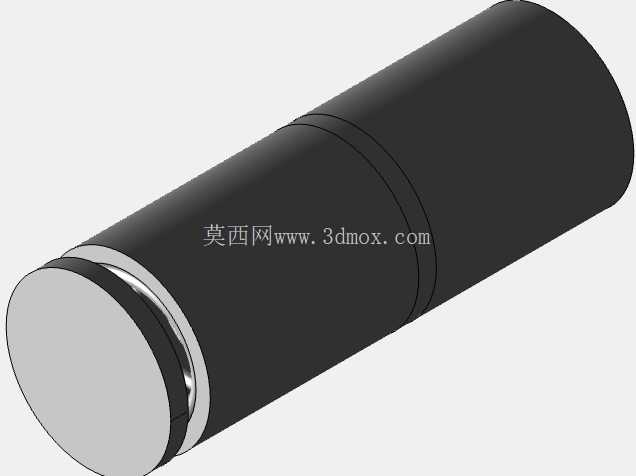

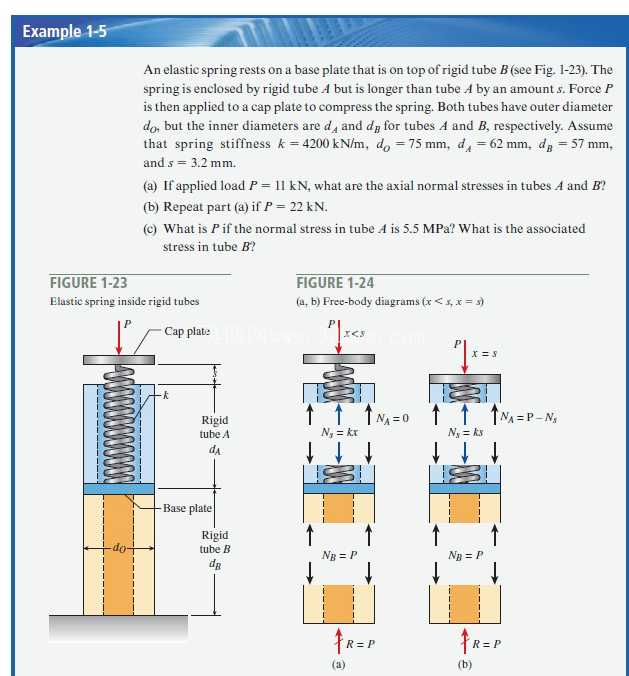

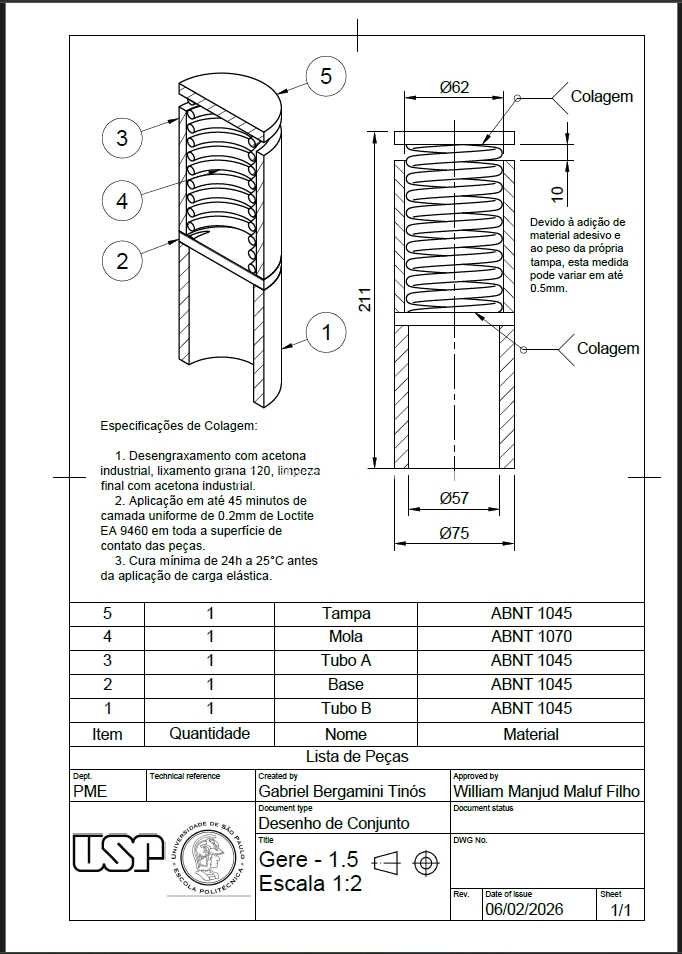

刚性管内置弹性缓冲复位组件结构

在各类需要小行程缓冲、定距复位的机械装配场景中，这类内置在刚性管腔内的弹性弹簧组件有着非常广泛的适配性，常见于小型液压阻尼单元、精密工装定位销的回弹结构、自动化设备的柔性抵接模块，甚至部分消费电子的按键回弹总成里，都能看到类似结构的设计逻辑。不同于外露式弹簧的安装形式，将弹簧封装在刚性管内部的设计，首先解决了弹性元件工作过程中侧向失稳的问题——普通圆柱螺旋弹簧在承受轴向载荷时，如果长径比偏大，很容易出现侧向弯曲、簧圈错位的情况，而刚性管的内壁刚好可以作为弹簧径向的限位约束，让弹簧始终保持轴向的压缩与回弹轨迹，不会因为偏载出现卡滞或者永久变形。从结构设计的角度看，这套组件的核心是匹配刚性管的内径与弹簧的外径间隙，间隙值不能太小，否则弹簧压缩过程中会和管壁产生摩擦，增加动作阻力，加速簧圈表面的磨损；间隙也不能过大，否则就失去了径向约束的意义，一般在实际设计中，会根据弹簧的线径、外径公差，把单边间隙控制在0.1-0.3mm之间，既能保证弹簧动作顺畅，又能有效限制径向偏移。组件两端的端盖结构，一方面承担着弹簧的轴向定位作用，端盖的定位台阶要和刚性管的内孔做小间隙配合，保证端盖和管体的同轴度，避免端盖倾斜导致弹簧端面受力不均；另一方面端盖的伸出轴段可以作为和外部机构连接的接口，根据不同的安装需求，可以设计成外螺纹、光轴卡簧槽或者平面抵接的形式，适配不同的装配场景。在实际选型应用中，这类组件的刚性管一般会选用薄壁无缝钢管或者硬质铝合金管材，在保证结构强度的前提下控制整体重量，管壁厚度根据承载的冲击载荷大小调整，常规小载荷场景下1-2mm的壁厚就可以满足使用要求，如果是承受高频冲击的工况，还需要对管体内壁做抛光处理，降低弹簧和管壁的摩擦系数，减少动作过程中的卡顿。弹簧的参数匹配是整个组件设计的核心，需要根据实际需要的回弹行程、预紧力大小、工作载荷来计算弹簧的线径、有效圈数、自由长度，同时要校核弹簧的压缩并圈高度，保证弹簧压缩到极限位置时，两端端盖之间还有足够的安全间隙，避免弹簧被压并失效。安装边界上，这类组件一般是通过刚性管的外圆做定位，在设备的安装位加工对应尺寸的安装孔，把整个管体嵌入安装孔后用顶丝或者法兰压块固定，不需要额外设计复杂的弹簧固定结构，大幅降低了装配的复杂度，也减少了设备运行过程中弹簧脱出的风险。在日常的设备维护中，这种封装式的弹性组件也比外露弹簧更方便，整个组件可以作为一个独立的标准件快速更换，不需要在设备内部调整弹簧的安装位置，也能避免设备运行过程中灰尘、切屑等杂物卡进簧圈缝隙里，导致弹簧失效。很多刚接触结构设计的工程师在做小行程缓冲结构时，容易忽略弹簧的径向约束问题，往往直接把弹簧套在导杆上，但导杆和弹簧的间隙如果控制不好，同样会出现摩擦卡滞的问题，而这种刚性管内置弹簧的结构，相当于把弹簧的整个运动行程都约束在封闭的管腔内，不管是承受正向轴向载荷还是小角度的偏载，都能保证弹簧的动作稳定性，尤其适合在安装空间狭窄、不方便设置长导杆的场景下使用。另外在设计这类组件的时候，还要考虑端盖和管体之间的限位方式，不能只靠弹簧的预紧力固定端盖，一般会在管体和端盖的配合位置设置卡簧槽或者径向销孔，防止组件在回弹过程中端盖从管体里脱出，造成结构失效；如果是需要调节弹簧预紧力的场景，还可以把其中一端的端盖设计成螺纹调节的结构，通过旋转端盖调整弹簧的预压缩量，来适配不同工况下的弹力需求。
