压铸件尖括号结构连接固定件

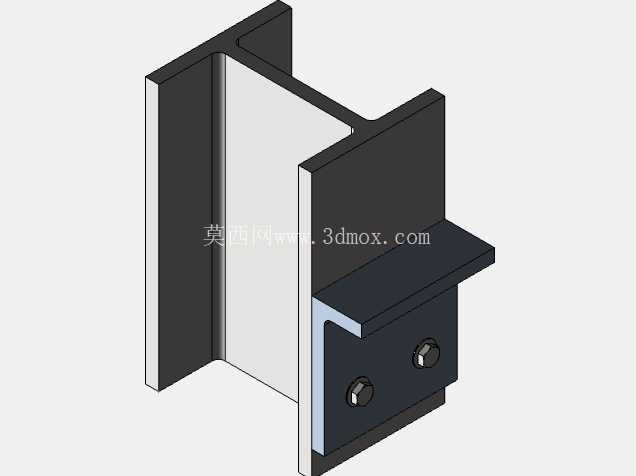

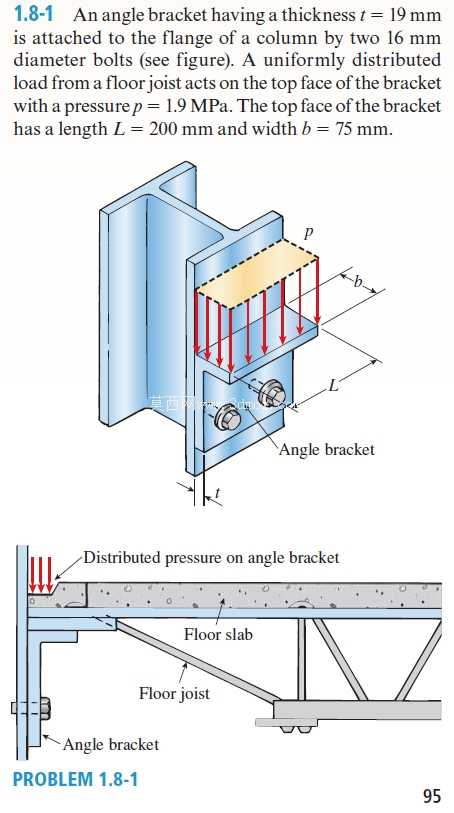

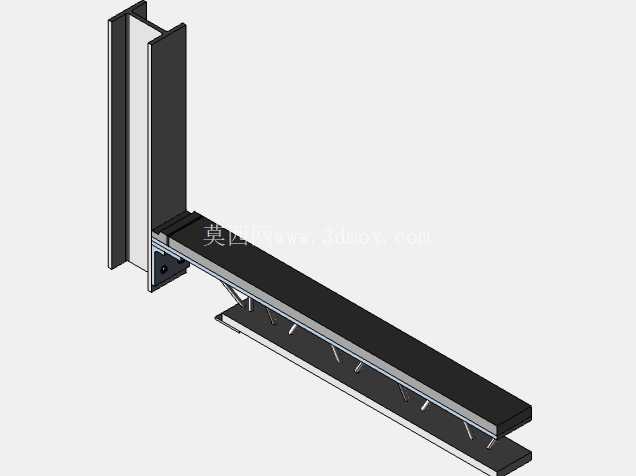

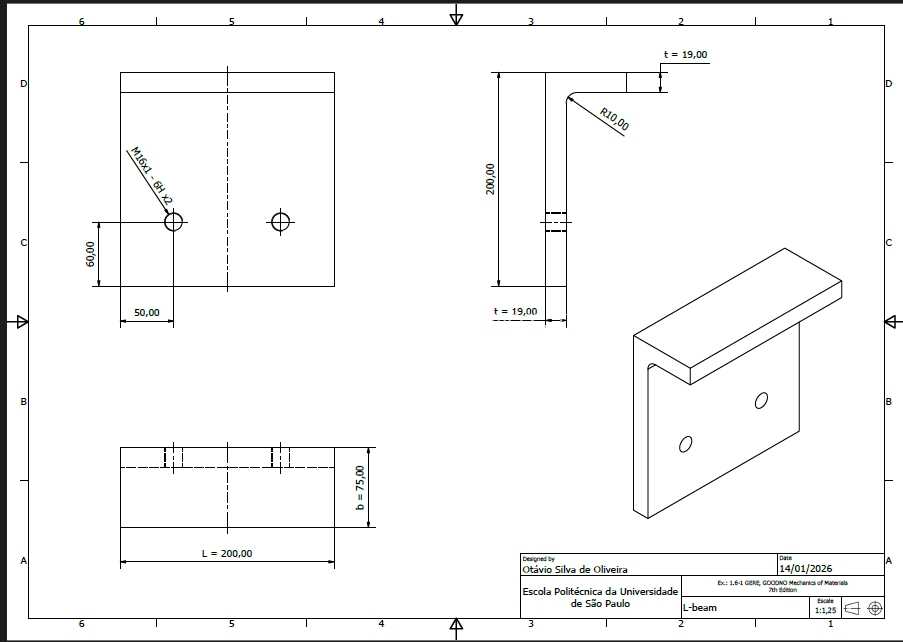

这类尖括号形态的压铸件，在低压电气柜内部走线固定、小型自动化设备的钣金机架侧装附件、民用建筑的弱电桥架接驳点位都有大量应用，日常做结构设计时经常会碰到这类需要兼顾侧向承力与安装便捷性的小零件，很多新手建模时容易忽略压铸件的拔模斜度与安装孔位的同轴度要求，最后出的图纸投到压铸厂往往会出现脱模卡滞、安装孔错位的问题。从实际使用场景来看，这类零件主要承担两个方向的载荷：一是垂直于安装基面的侧向挂载载荷，比如固定小型线槽、挂载轻量型传感器支架时，零件的竖边需要承受持续的静载荷，不会因为长期受力出现蠕变变形；二是平行于安装面的剪切载荷，在设备运输或者运行产生振动时，两个安装孔位需要抵消横向的窜动力，避免连接的附件出现移位。设计这类压铸件的时候，首先要确定安装边界：两个带内螺纹的安装孔中心距需要匹配常用的工业铝型材槽距，孔位的沉台深度要刚好容纳标准内六角螺栓的头部，不会出现螺栓头突出安装面干涉其他部件的情况；竖边的折弯圆角不能过小，否则压铸时金属液填充拐角位置容易出现冷隔缺陷，后续受力时会从圆角位置产生应力断裂，同时竖边的厚度要均匀，避免压铸成型后因为冷却速率不一致出现翘曲变形，导致安装面贴合度不足，锁紧螺栓后零件产生内应力。零件的外延折边主要起到定位作用，安装时可以先将折边卡入对应型材的卡槽或者钣金件的预开孔内，临时固定零件位置再锁紧螺栓，不需要额外的手扶定位，能大幅提升现场装配的效率，折边的厚度要比主体壁厚薄0.2mm左右，既保证卡入时的定位精度，又不会因为公差累积出现卡装过紧无法装配的问题。从建模逻辑来看，首先要绘制主体的L型基准轮廓，预留出1.5°的拔模斜度，方向要和压铸模具的开模方向保持一致，避免出现倒扣结构；之后在安装面位置拉伸切除出螺栓过孔，再在孔位背面拉伸凸台做螺纹底孔的加强结构，因为压铸件的壁厚如果直接攻螺纹，螺纹啮合的牙数不足，长期受振动容易出现滑牙，增加局部凸台厚度后，螺纹啮合长度能达到1.5倍公称直径，完全满足轻载连接的强度要求；最后对所有锐边做R0.5的圆角处理，既避免压铸时出现锋边，也能减少安装时划伤操作人员的风险。实际选型替换时，要注意零件的安装面平面度公差控制在0.1mm以内，否则安装在平整的型材表面时会出现间隙，锁紧螺栓后零件会产生变形，导致挂载的附件出现角度偏差；材质一般选用常用的压铸铝合金，密度小重量轻，同时具备足够的结构强度，表面不需要做额外的喷涂处理，压铸成型后的自然氧化层就能满足常规室内环境的防锈要求，如果是用在户外潮湿环境，可以额外做阳极氧化处理提升耐蚀性。很多设计人员在做这类小零件时容易忽略安装间隙的预留，往往按照完全贴合的理想状态建模，实际生产出来的压铸件因为存在成型公差，往往会出现和对接部件干涉的情况，所以在折边与安装面的衔接位置，要预留0.3mm的避让间隙，抵消零件的成型变形公差，保证装配顺畅。另外这类零件的承力能力和壁厚直接相关，常规轻载应用场景下主体壁厚设置为2mm即可满足要求，如果需要挂载重量更大的部件，可以将壁厚提升至2.5mm，同时在竖边和安装面的衔接位置增加加强筋，进一步提升结构的抗弯折能力，加强筋的厚度要小于主体壁厚，避免压铸时出现缩孔缺陷。
