SAE标准带锁紧槽轮毂紧固螺母结构

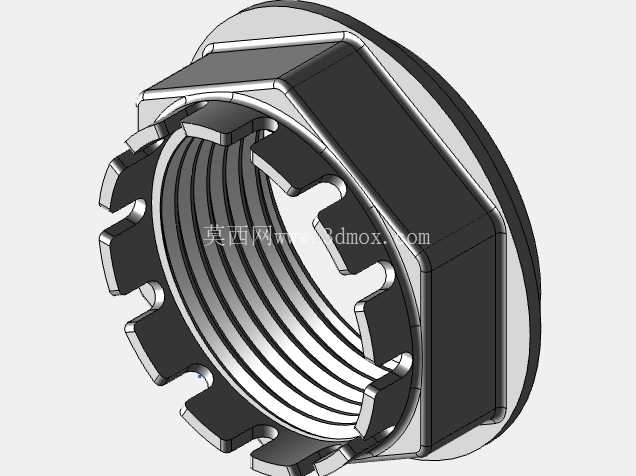

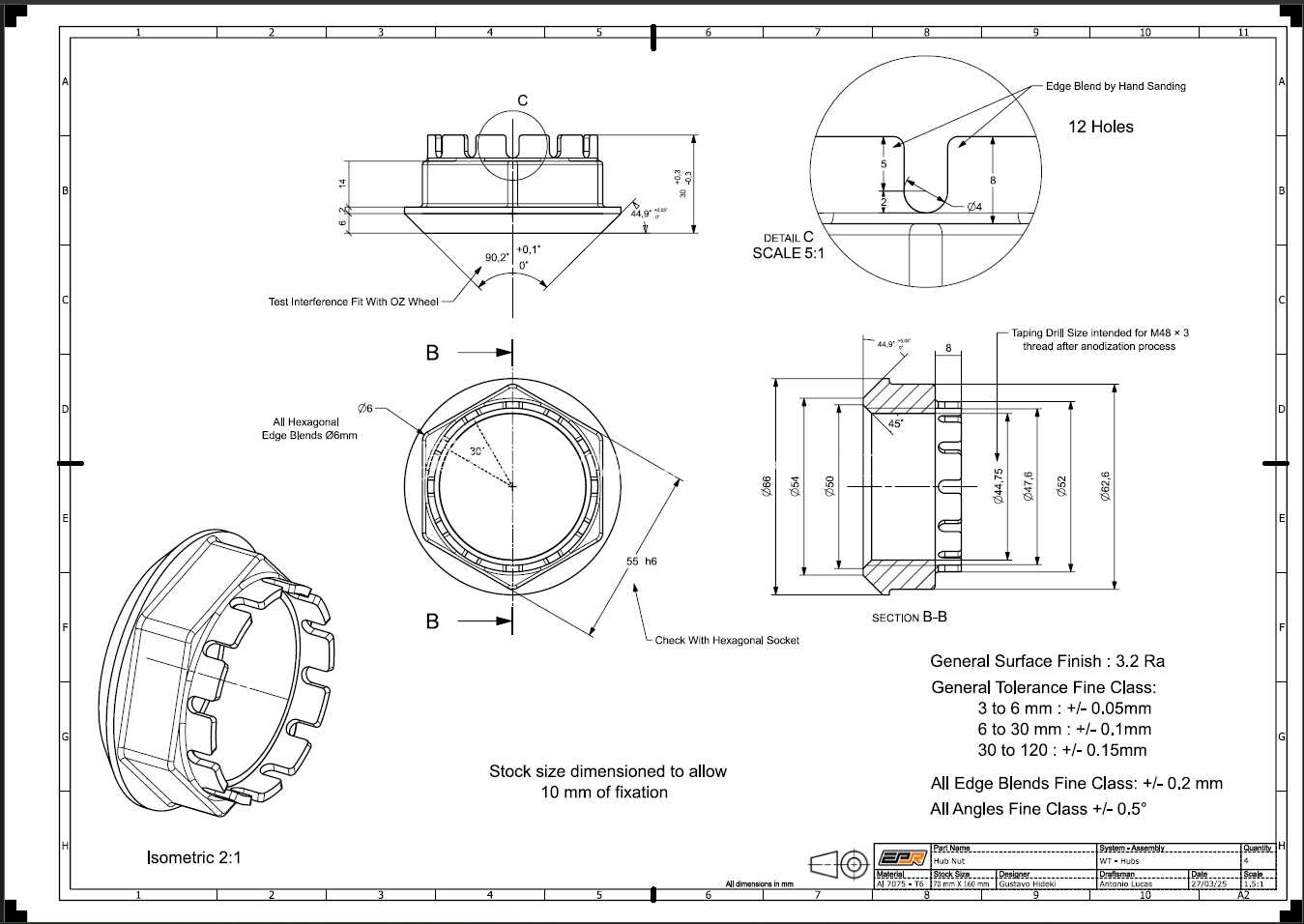

轮端连接的可靠性直接决定车辆行驶过程中的轮组固定安全，这类带端面锁紧槽的六角法兰面轮毂螺母，主要应用于乘用车辆、轻型商用车辆的轮辋与轮毂轴的连接紧固场景，区别于普通六角螺母，其结构设计针对轮端持续受交变载荷、振动冲击的工况做了针对性优化。从实际使用场景来看，车辆行驶过程中轮端会持续承受来自路面的垂直冲击、加减速带来的纵向剪切、转向时的横向载荷，同时伴随持续的高频振动，普通全金属六角螺母在这类工况下长期使用容易出现预紧力衰减、螺纹副松脱的问题，严重时甚至会引发轮组脱落的安全事故，因此这类螺母在结构上做了两处核心设计：一是在螺母与轮辋贴合侧集成了一体式法兰面，增大了螺母与被连接件的接触面积，在相同拧紧扭矩下能够降低接触面的压应力，避免轮辋安装孔位置被压溃变形，同时法兰面的存在也能分散预紧力，让轮辋与轮毂轴的贴合更均匀，减少局部应力集中。二是在螺母的螺纹端加工了均匀分布的径向锁紧槽，这类开槽结构配合对应的锁紧销或者锁片使用时，能够在螺母拧紧到规定扭矩后，通过锁止件嵌入槽内限制螺母与轮毂轴的相对转动，从机械结构层面杜绝螺纹副回转松脱的可能，相比尼龙嵌件防松、螺纹涂胶防松等方案，这种全金属机械锁止的结构耐温范围更广，不会因为轮端制动传导的高温出现防松元件老化失效的问题，也不存在多次拆装后防松性能衰减的缺陷，适合需要定期拆装维护的轮端连接场景。从设计思路层面拆解，螺母的主体六角部分采用标准对边尺寸，能够兼容常规的套筒工具，不需要配套专用拆装工具，降低了售后维护的工具成本；螺纹部分采用SAE标准的统一螺纹牙型，牙侧角、螺距公差都严格匹配车桥轮毂轴的外螺纹参数，螺纹副的配合间隙控制在合理范围，既保证拧紧过程顺畅无卡滞，又能避免间隙过大带来的螺纹受力不均问题。端面的锁紧槽采用均匀等分设计，槽的宽度、深度都经过受力校核，槽口位置做了倒角处理，方便锁止件的快速嵌入，同时槽根位置做了圆弧过渡，避免开槽带来的应力集中导致螺母受冲击时出现槽根开裂的问题。一体式法兰面的背面加工有细密的环形压纹，在螺母拧紧时这些压纹能够嵌入轮辋的安装接触面，增大接触面的摩擦阻力，进一步辅助提升防松性能，同时法兰面的平面度、粗糙度都有严格要求，保证拧紧后法兰面与轮辋表面完全贴合，避免出现偏载导致预紧力不足。从安装边界来看，这类螺母的总高度、法兰外径都有明确的尺寸约束，法兰外径需要大于轮辋安装孔的直径，保证压紧面完全覆盖安装孔周边的承压区域，避免压应力直接作用在安装孔的棱边位置；螺母的内螺纹有效旋合长度需要满足螺纹连接的强度要求，保证螺纹副的受力截面足够承受轮端的最大冲击载荷，不会出现螺纹滑牙的失效问题；六角部分的高度需要满足套筒的啮合长度要求，避免拆装时套筒与螺母啮合不足导致棱角打滑磨损。在实际选型匹配时，需要结合轮毂轴的螺纹规格、轮辋安装面的沉孔尺寸、额定轴荷来确定螺母的具体参数，比如螺纹大径、螺距要与轴端螺纹完全一致，法兰外径要适配轮辋安装孔的大小，锁紧槽的数量、位置要匹配轴端的锁止结构尺寸，保证拧紧后锁止件能够顺利嵌入槽内完成锁止。建模过程中需要重点关注几个细节：螺纹部分的牙型收尾要符合实际加工工艺，不能出现螺纹延伸到螺母端面的情况；锁紧槽的位置要与六角部分的角向位置做对应，方便装配时快速对齐锁止位置；法兰面与六角部分的过渡圆角要符合冷镦成型的工艺要求，避免出现尖锐棱角导致的应力集中，同时也要兼顾加工成型的可行性，不会出现无法脱模或者冷镦开裂的结构缺陷。这类螺母作为轮端连接的核心安全部件，每一处结构尺寸都需要经过受力仿真与台架试验验证，比如轴向拉伸载荷测试、横向振动防松测试、疲劳冲击测试，确保在全生命周期内的连接可靠性，建模时的尺寸公差设定也要匹配实际生产的工艺能力，关键尺寸比如螺纹中径、法兰面平面度、锁紧槽位置度都要设定合理的公差范围，保证加工后的零件能够满足装配与使用要求。
