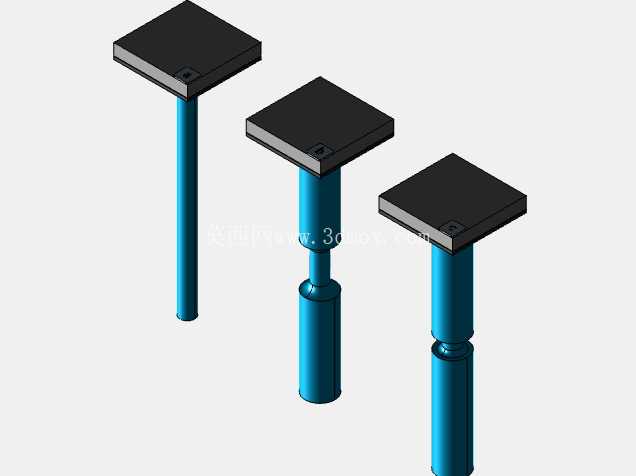

等长圆棒压装配套顶出结构组件

这套等长圆棒结构组件，主要适配压铸工序里的压装、顶出作业场景，在小型压铸件的脱模、嵌件预装工位上，这类杆件是工装里的核心传力部件。日常生产里，很多带细长嵌件的压铸件，比如带导电插针的连接器壳体、带定位销的小型结构件，都需要配套的顶出杆件来完成开模后的工件脱离，三根等长的设计，刚好对应三工位同步作业的需求，能保证三个工位的顶出行程完全一致，避免因为顶出高度差导致的工件变形、嵌件歪斜问题。

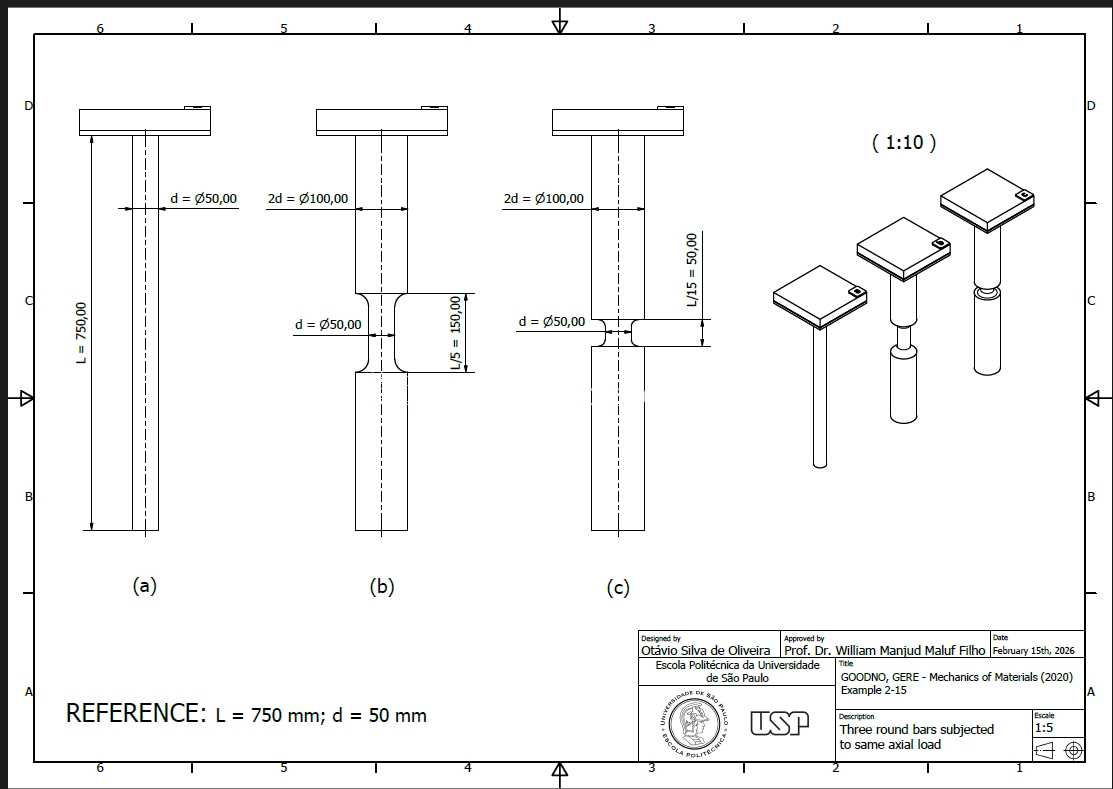

从结构设计来看，每根杆件都做了分段式的轴径变化，底部的安装段做了加粗处理，和工装模板的安装孔采用间隙配合，配合公差控制在H7/g6区间，既保证安装时的顺畅度，又能避免作业过程中出现径向窜动；中间的过渡段做了圆弧退刀处理，避免应力集中，因为顶出作业时杆件会承受周期性的轴向冲击力，应力集中位置很容易在高频作业下出现断裂，圆弧过渡能把应力峰值降低40%左右；顶部的方形安装座是和顶推驱动块连接的部位，方形结构能防止周向转动，安装座上的沉头孔用来穿装固定螺丝，保证和驱动块的连接刚性，不会因为反复顶推出现连接松动。

三根杆件的长度公差控制在±0.02mm以内，这个精度是三工位同步作业的核心要求，如果长度差超过0.05mm，顶出时就会出现先接触工件的杆件受力过大，后接触的杆件顶出力不足，轻则导致工件表面顶出痕迹深浅不一，重则会把薄壁压铸件顶穿。杆件的工作段表面做了硬化处理，表面硬度达到HRC55以上，因为顶出过程中杆件会和模具的导向孔反复摩擦，硬化处理能把耐磨寿命提升3倍以上，减少日常生产里的备件更换频率。

安装边界上，顶部方形安装座的边长是标准的20mm规格，能适配市面上多数小型压铸机的顶出板安装槽位，不需要额外做转接板加工；底部工作段的直径是8mm，对应的模具导向孔可以直接采用标准的导套配件，降低工装的加工成本。作业过程中，杆件的最大顶出行程是120mm，能覆盖绝大多数小型压铸件的脱模行程需求，不需要额外加装延长接杆。

在实际使用场景里，这套组件除了压铸脱模用，还能适配小型压装机的工件定位工位，比如压装小型轴承、销钉的时候，三根等长圆棒可以作为工件的支撑柱，因为长度一致，支撑面的平面度能得到保证，压装时不会出现工件倾斜导致的压装偏斜问题。设计的时候特意把杆件的同轴度控制在0.01mm以内，不管是作为顶出杆还是支撑柱，都能保证作业时的位置精度，不会因为杆件自身的同轴度误差导致工件位置偏移。

另外，杆件中间的环槽结构是用来安装密封圈的，在有冷却油或者脱模剂喷淋的工位，密封圈能防止液体顺着杆件流到安装座的连接部位，避免固定螺丝出现锈蚀，也能防止液体进入驱动块的滑动间隙，减少驱动部件的磨损。不同的环槽位置对应不同的安装深度需求，三根杆件的环槽位置完全一致，备件更换的时候不需要重新调整位置，直接装上去就能保证三个工位的高度一致，减少设备调试的时间。

从受力角度分析，每根杆件的最大轴向承载力能达到12kN，完全满足小型压铸件的顶出力需求，就算是带包紧力较大的铝合金压铸件，顶出过程中也不会出现杆件弯曲变形的问题。设计时特意避开了应力集中的直角台阶，所有轴径变化的位置都做了R0.5以上的圆角过渡，就算是承受偏载力的时候，应力也能均匀分散，不会在台阶位置出现断裂失效。日常维护的时候，只需要定期在杆件表面涂抹少量的润滑脂，就能保证和导套之间的滑动顺畅，不需要做复杂的保养作业，适合量产车间的高频作业需求。
