带圆形沉孔矩形块式吊杆承载结构

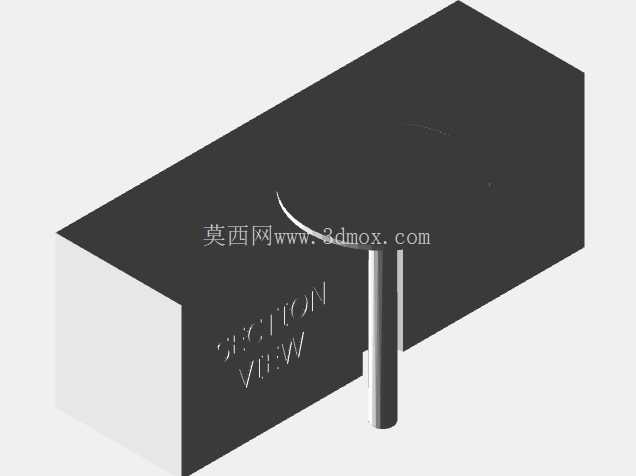

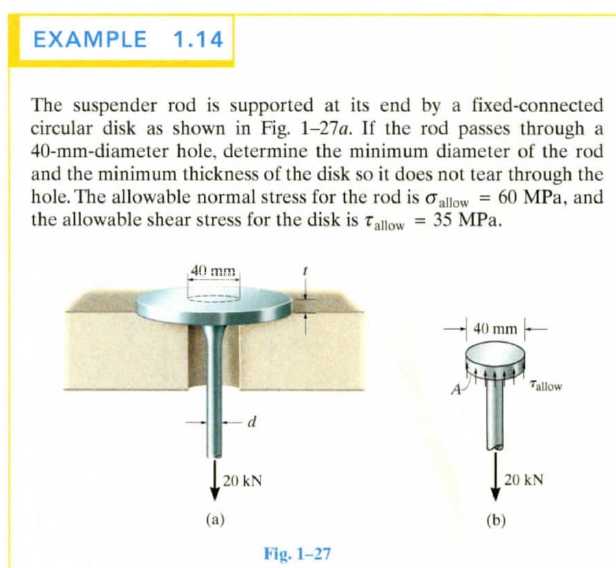

做结构设计这些年，接触过不少需要兼顾承载稳定性与安装便捷性的吊杆类构件，这次的矩形块带圆形沉孔的吊杆基座结构，是参照材料力学典型受力案例做的参数化建模，核心是解决小空间内垂直吊挂载荷的均匀传递问题。先从实际应用场景说，这类结构最常出现在小型压铸模具的顶出机构吊挂段、自动化线体的轻型吊点、实验室力学加载试验的试件装夹基座里，不像大吨位起重吊耳需要做复杂的加强筋布局，这类小载荷吊杆结构更看重安装面的贴合度与载荷传递的同轴度，避免偏载带来的局部应力集中。

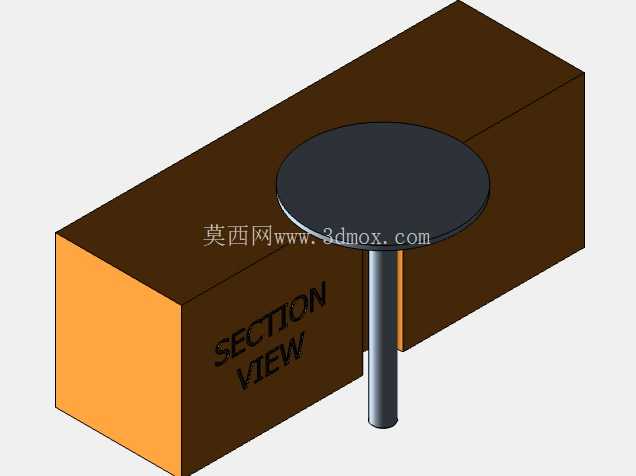

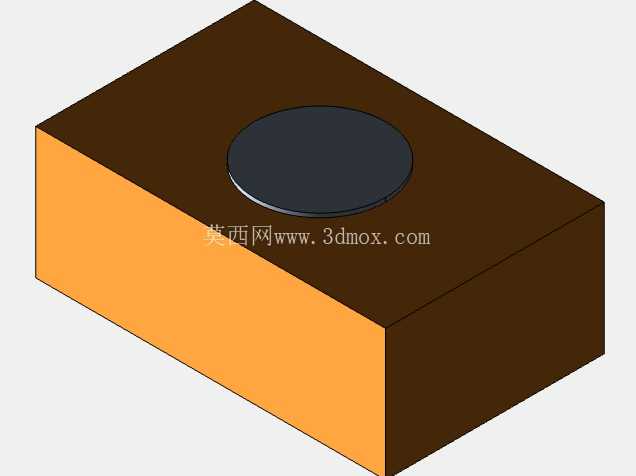

从功能特性上看，主体采用矩形块构型，相比圆柱型吊杆基座，矩形的四个直边可以直接靠在安装基准面上做周向防转，不需要额外加工防转销孔，安装时只要对齐侧边基准就能快速定位，适合模具内部狭小空间的装配作业，工人不用反复调整角度就能完成锁紧。顶面的圆形沉孔是核心功能结构，沉孔的深度与直径经过受力核算，既可以容纳吊杆端部的锁紧螺母头，让螺母完全沉入块体内部，避免突出的螺母干涉周边模具零件的运动轨迹，又能通过沉孔的圆柱面与螺母外周做配合，抵消一部分横向剪切力，不让螺纹段单独承受横向载荷，延长螺纹连接的疲劳寿命。

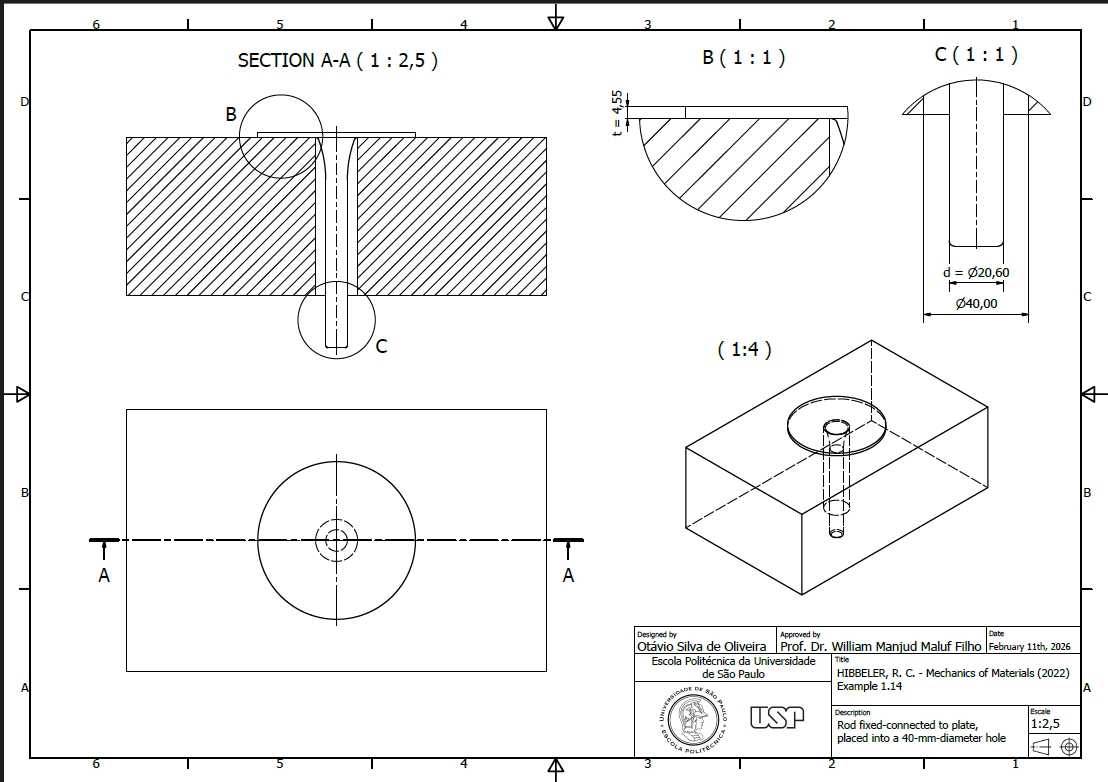

设计思路上没有做多余的减重孔或者装饰性倒角，所有结构特征都服务于受力与装配：块体的棱边只做了0.5mm的工艺倒角，避免热处理或者搬运时的锐边崩裂，同时不会因为倒角过大减小安装面的有效接触面积；沉孔与块体底面的同轴度公差控制在0.02mm以内，保证吊挂载荷垂直作用在块体中心，不会因为偏心让块体单侧压应力过大，长期使用出现压溃变形。尺寸边界上，块体的长宽比控制在1.2:1，这个比例是经过多次试装验证的，既不会因为长宽差太大导致安装时占过多横向空间，也不会因为接近正方形让防转定位的辨识度下降；厚度方向的尺寸根据沉孔深度匹配，保证沉孔底部到块体下表面的剩余壁厚满足抗压强度要求，按照常用的45号钢材质核算，剩余壁厚不小于沉孔直径的0.3倍时，就能承受5kN以内的垂直吊挂载荷，覆盖绝大多数小型模具、轻型线体吊点的载荷需求。

实际装配时，块体的下表面是完全平面的安装贴合面，粗糙度要求Ra1.6，保证和被吊挂构件的表面完全贴合，不会出现缝隙导致载荷集中在局部区域；沉孔底部做了1mm深的退刀槽，方便加工时沉孔端面的车削或者铣削加工，不会让刀具在孔底留下凸台，影响螺母的贴合平整度。很多新手做这类吊杆结构时，容易忽略沉孔与吊杆螺纹的同轴度，或者把块体厚度做的过薄，导致锁紧时块体出现弯曲变形，实际上这类小尺寸承载构件，刚度比强度更重要，只要刚度足够，实际应力水平会远低于材料的屈服极限，反而不容易出现失效。另外这个结构也可以直接作为材料力学的教学演示模型，直观展示轴向压缩、局部承压的受力状态，学生可以直接在模型上划分网格做有限元分析，和教材上的理论计算结果做对比，比单纯的二维示意图更容易理解应力分布规律。在压铸模具的应用场景里，这个吊杆块通常安装在顶针板的侧面，用来连接复位杆的驱动端，沉孔内的螺母锁紧后，整个块体和顶针板成为一体，顶出时的载荷通过块体均匀传递到复位杆上，不会因为局部受力导致顶针板倾斜，出现顶针卡滞的问题。和传统的圆柱型吊杆座相比，矩形结构的加工成本更低，普通铣床就能完成所有特征的加工，不需要四轴设备做周向定位，批量加工时的效率能提升30%左右，而且安装时不需要做防转标记，只要靠住基准面拧紧即可，对装配工人的技能要求更低，适合量产类模具的标准化零件选用。
